Câblage
Taille du câble
Procédure de câblage
1,2,3...
Remarque
Nous vous recommandons d'utiliser un câble de calibre AWG 24 ou AWDG
2
28 (0,2 mm à 0,08 mm
1,61 mm max.
1. Vérifier que chaque carte est bien installée.
RemarqueNe pas forcer sur les câbles.
2. Ne pas retirer l'étiquette protectrice en haut de la carte tant que le câblage
n'est pas terminé. Cette étiquette empêche les fils des câbles et autres
corps étrangers de pénétrer dans la carte pendant le câblage. (Enlever
l'étiquette lorsque le câblage est terminé afin de permettre la circulation
d'air nécessaire au refroidissement.)

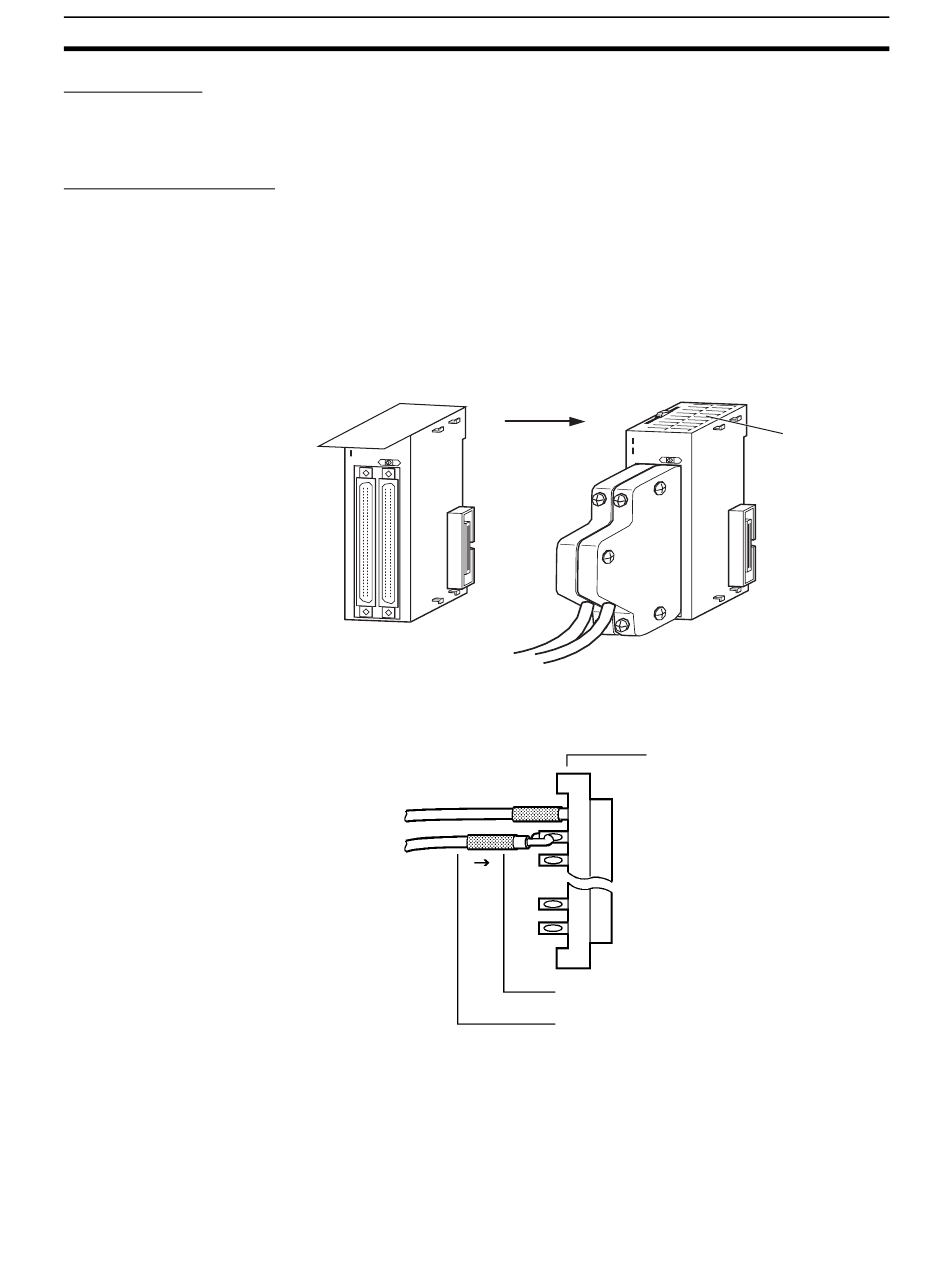

Avant le câblage
ID261
0 1 2 3 4 5 6 7
I
8 9
10 11 12 13 14 15
0 1 2 3 4 5 6 7
II
8 9 10 11
12 13 14 15
3. Lorsque des connecteurs de type à souder sont utilisés, s'assurer de ne
pas court-circuiter accidentellement les bornes adjacentes. Couvrir le joint
soudé avec une gaine thermorétractable.
Vérifier deux fois que les charges d'alimentation des cartes de sorties n'ont
pas été inversées. Si les charges sont inversées, le fusible interne des cartes
sautera et les cartes ne fonctionneront plus.
2
). Utiliser un câble dont le diamètre extérieur est de
Après le câblage
ID261
0 1 2 3 4 5 6 7
I
8 9 10 11
12 13 14 15
0 1 2 3 4 5 6 7
II
8 9 10 11 12 13 14 15
Connecteur de type à
souder
Tube thermo-rétractable
Fil (0,2 à 0,13 mm
Chapitre 5-3
Retirez
l'étiquette après
le câblage
2 )
231
