Périphériques de programmation
Remarque

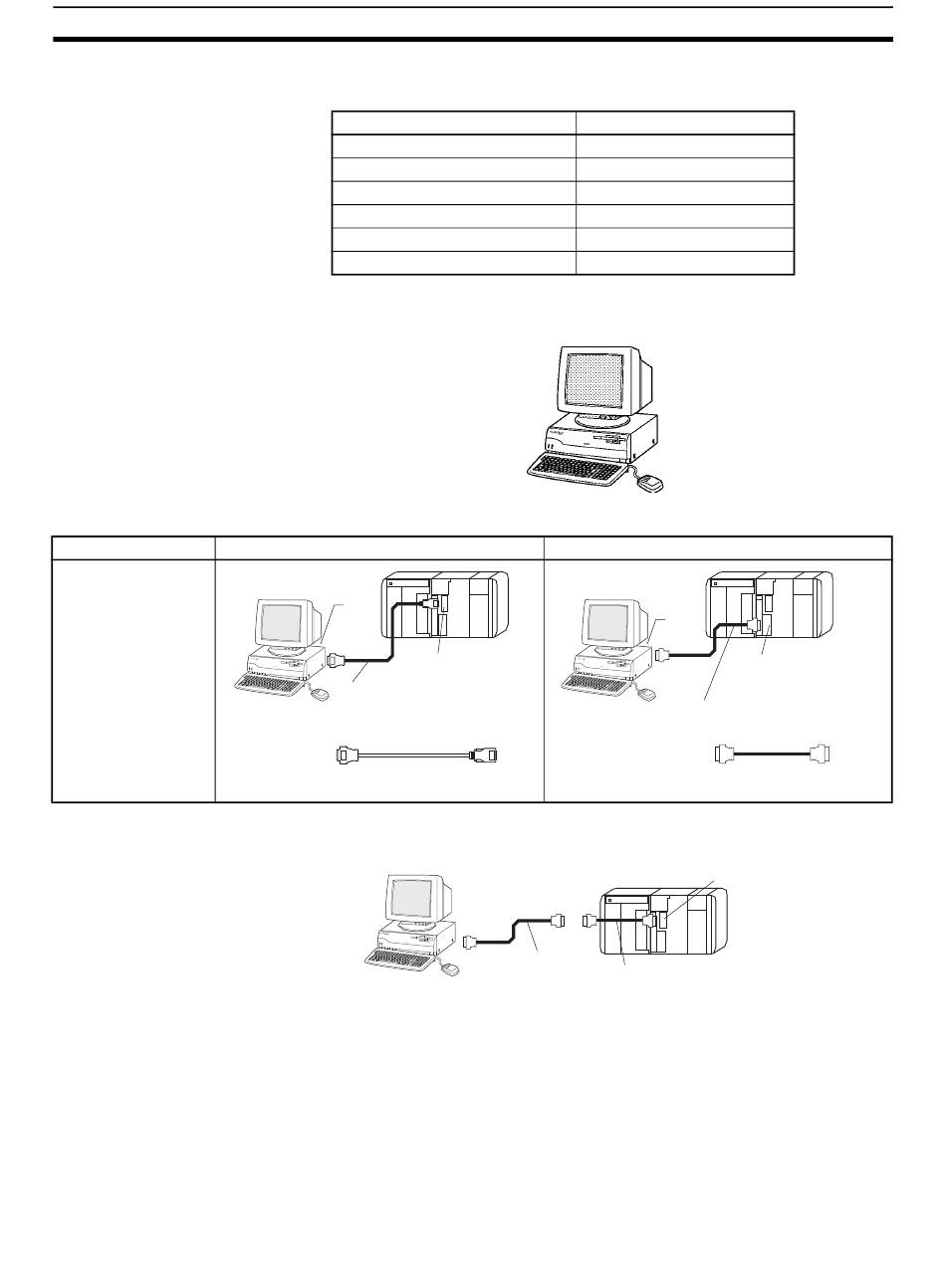

Connexions

Ordinateur
IBM PC/AT ou
ordinateur compatible
Remarque
144
1. Les versions suivantes de CX-Programmer sont requises pour les
différentes UC
UC CS1
UC CJ1
UC CS1-H
UC CJ1-H
UC CJ1M sauf CPU11/CPU21
UC CJ1M CPU11/CPU21
2. Il est impossible d'utiliser Windows 95 lorsque le CX-Programmer est con-
necté via une carte de support Controller Link ou SYSMAC LINK (bus PCI).
Connexion du port périphérique
Mâle
à 9
broches
Femelle
à 9
broches
Port périphérique
femelle à 10 broches
CS1W-CN118 (0,1 m) (Voir remarque 1)
CS1W-CN226 (2,0 m)
CS1W-CN626 (6,0 m)
CS1W-CN118 (Voir remarque 1)
CS1W-CN226
CS1W-CN626
Femelle
à 9 broches
1. Le câble CJ1W-CN118 est utilisé avec l'un des câbles RS-232C illustré sur
la droite (XW2Z-@@@@-@@) pour connecter le port périphérique à l'UC.
2. Si vous utilisez des câbles dont les numéros de modèle se terminent par -
V au lieu de -CV pour connecter l'ordinateur qui utilise le CX-Programmer
au port RS-232C (y compris en cas d'utilisation d'un câble CJ1W-CN118),
il est impossible d'utiliser une connexion de bus périphérique. Utiliser une
connexion Host Link (SYSMAC WAY). Pour effectuer un connexion au port
utilisant une connexion de bus périphérique, utiliser un câble RS-232C
comme décrit dans la section 3-3-5 Caractéristiques techniques du port
RS-232C.
UC Version de CX-Programmer
version 1.0 ou supérieure
version 2.04 ou supérieure
version 2.10 ou supérieure
version 2.10 ou supérieure
version 3.0 ou supérieure
version 3.3 ou supérieure
Connexion du port RS-232C
XW2Z-200S-CV/200S-V (2,0 m) (Voir remarque 2)
XW2Z-500S-CV/500S-V (5,0 m) (Voir remarque 2)
XW2Z-200S-
CV/200S-V ou
XW2Z-500S-
10 broches
CV/500S-V
Câble RS-232C
Câble CS1W-CN118
Chapitre 3-3
Mâle
à 9
broches
Port RS-232C
Femelle
femelle à 9 broches
à 9
broches
Femelle Mâle
à 9 broches à 9 broches
Port périphérique
