Echange de données avec les cartes réseaux
8-7-3 Cartes réseaux
Zone des cartes réseaux (mise à jour d'E/S)
Transfert de mots attribués dans la zone DM
1,2,3...
2. A chaque désactivation de la mise à jour cyclique d'une carte E/S spéciale,
vérifier que les E/S de cette carte sont rafraîchies avec l'instruction
IORF(097) dans le programme au moins toutes les 11 secondes pendant
l'opération. Une erreur de surveillance de l'UC se produit au niveau de la
carte E/S spéciale si elle n'est pas mise à jour toutes les 11 secondes.
Des données peuvent être échangées entre les cartes réseaux et l'UC via la
zone des cartes réseaux, la zone DM ou les commandes FINS.

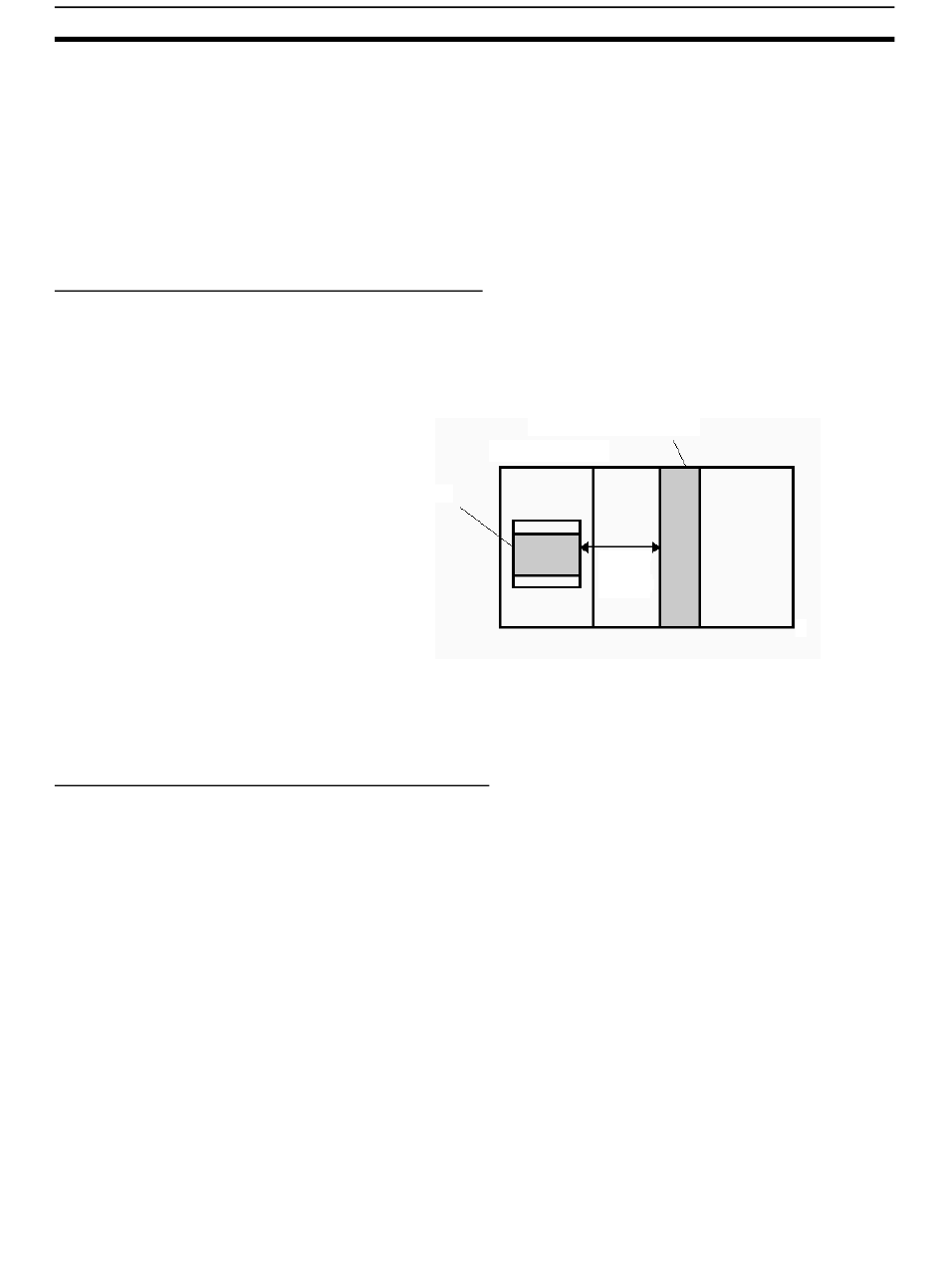

Des données sont échangées à chaque cycle pendant la mise à jour d'E/S de
la zone des cartes réseaux. En principe, 25 mots sont affectés à chaque carte
réseau en fonction de son numéro de carte. Le nombre de mots réellement
utilisés par la carte réseau varie.
La zone des cartes E/S spéciales va de CIO 1500 à CIO 1899 (25 mots × 16 cartes).
Zone des cartes
réseaux à
25 mots/carte
Remarque Avec les unités centrales CJ1-H, l'instruction CPU BUS I/O
REFRESH (DLNK(226)) peut être exécutée dans le schéma
contact pour rafraîchir les mots de la zone CIO affectés à la
carte réseau porteuse d'un numéro de carte spécifique.
Chaque carte réseau se voit attribuer 100 mots dans la zone DM dans la
plage comprise entre D30000 et D31599 (100 mots × 16 cartes). Le transfert
des données peut être effectué à trois moments différents à l'aide des mots
affectés à chaque carte. La temporisation des transferts de données dépend
du modèle utilisé.
1. Données transférées lorsque l'API est mis sous tension.
2. Données transférées à chaque cycle.
3. Données transférées chaque fois que nécessaire.
Remarque Avec les unités centrales CJ1-H, l'instruction CPU BUS I/O
REFRESH (DLNK(226)) peut être exécutée dans le schéma
contact pour rafraîchir les mots de la zone DM affectés à la
carte réseau porteuse d'un numéro de carte spécifique.
Quelques modèles transfèrent des données dans les deux sens, depuis la
zone DM vers la carte et vice versa. Voir le Manuel d'utilisation des cartes
pour plus de détails sur les transferts des données.
Ces 100 mots sont généralement utilisés pour conserver les paramètres
initiaux de la carte réseau. Lorsque le contenu de cette zone est modifié
depuis le programme pour refléter une modification du système, les bits de
redémarrage (de A50100 à A50115) des cartes concernées doivent passer à
ON pour redémarrer les cartes.
Carte réseau
UC
Transfé-
rées
pendant
la mise à
jour E/S
Chapitre 8-7
