Affectations d'E/S
8-1-2

Affectation d'E/S

Remarque
Affectation d'E/S aux
cartes E/S standard
Remarque
Si aucune table d'E/S n'est enregistrée sur une UC CJ1, l'UC affecte
automatiquement des mots d'E/S aux cartes E/S standard montées à chaque
mise sous tension et le fonctionnement commence. Cette opération s'appelle
« allocation automatique d'E/S au démarrage » (voir remarque). Il s'agit du
paramètre par défaut des UC CJ1 et il produit les affectations décrites dans
ce chapitre.
Lors de l'utilisation de l'allocation automatique d'E/S au démarrage, les mots
affectés aux cartes peuvent ne pas correspondre à ceux utilisés pour elles
dans le programme si une carte est ajoutée ou retirée à l'API. Ne pas ajouter
et ne pas retirer de carte sans vérifier le programme et toujours remplacer les
cartes par le même type de carte, avec le même nombre d'E/S.
Les cartes E/S standard série CJ se voient attribuer des mots de la zone E/S
(CIO 0000 à CIO 0079) et peuvent être montées sur le rack UC ou sur des
racks d'extension.
Voir la section 2-4 Cartes E/S pour plus de détails sur les cartes E/S standard
disponibles.
■
Affectations de mots
Cartes E/S standard sur le rack UC

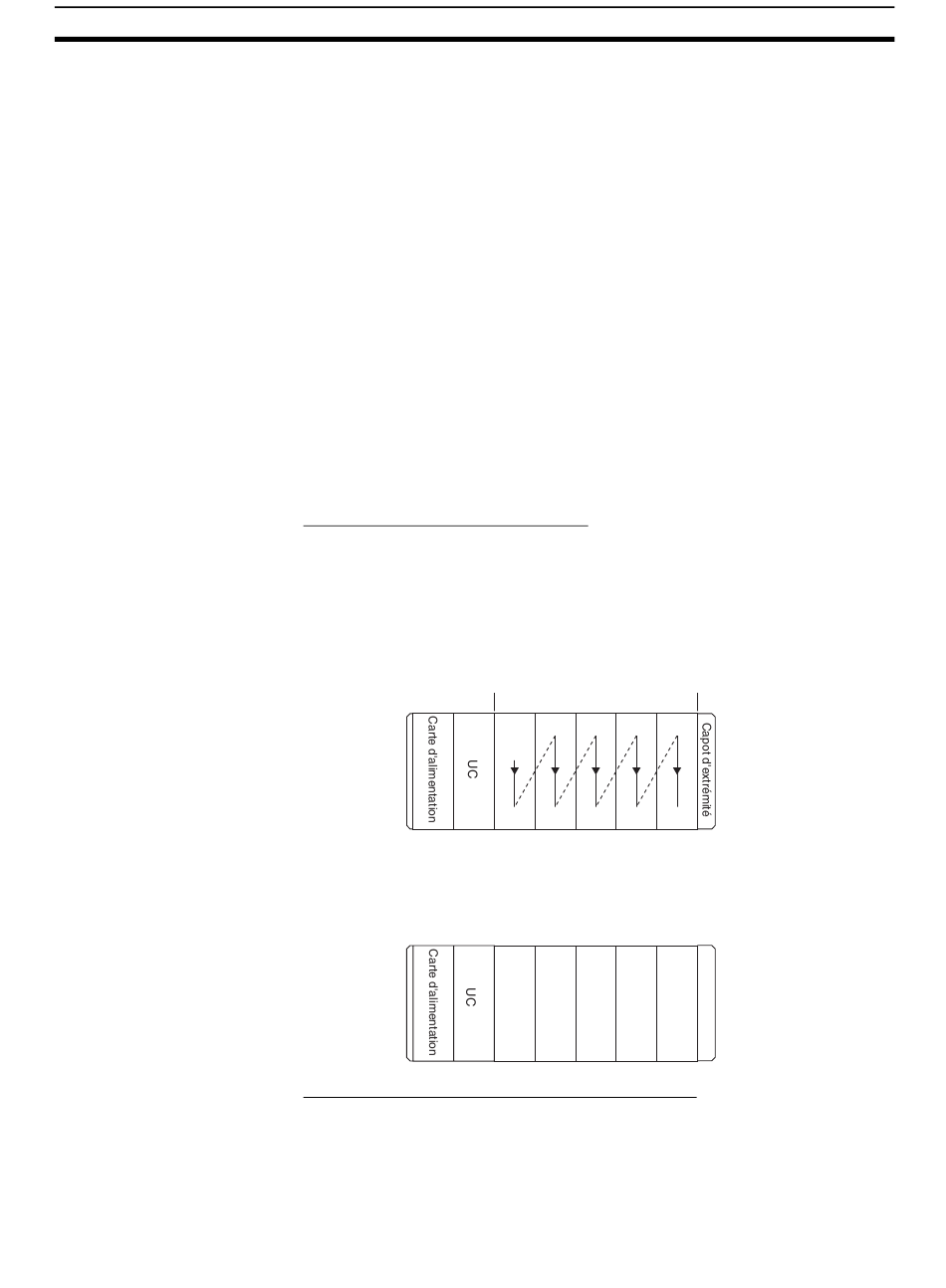

Les cartes E/S standard sur le rack UC sont affectées à des mots de la
gauche vers la droite en commençant par la carte la plus proche de l'UC.
Chaque carte reçoit le nombre de mots dont elle a besoin.
Les cartes qui ont de 1 à 16 points E/S reçoivent 16 bits et les cartes de 17 à
32 points E/S en reçoivent 32. Par exemple, une carte à 8 points reçoit 16 bits
(1 mot) et les bits 00 à 07 de ce mot sont affectés aux 8 points de la carte.
Exemple 1
L'exemple suivant illustre l'affectation d'E/S à 5 cartes E/S standard du rack
UC.
Depuis la gauche
Cartes E/S standard dans des racks d'extension
L'affectation d'E/S à des cartes E/S standard se poursuit du rack UC série CJ
vers le rack d'extension série CJ connecté au rack UC série CJ. Les mots sont
affectés de la gauche vers la droite et chaque carte reçoit le nombre de mots
nécessaires, tout comme pour les cartes du rack UC série CJ.
←
10 cartes E/S max.
CIO
0000
→
1 2 3 4
IN IN IN OUT OUT
16 pts 16 pts 32 pts 32 pts 64 pts
0002 0004 0006
0000 0001 0003 0005
0009
Chapitre 8-1
→
Rack UC
5
