Racks D'extension Série Cj; Racks D'extension Maxima Schéma D'extension - Omron SYSMAC CJ Série Manuel D'utilisation

Configuration du système standard
2-3-3 Racks d'extension série CJ
Longueur
totale du
câble : 12 m
Racks
d'extension :
3 maximum
Remarque
Racks d'extension maxima

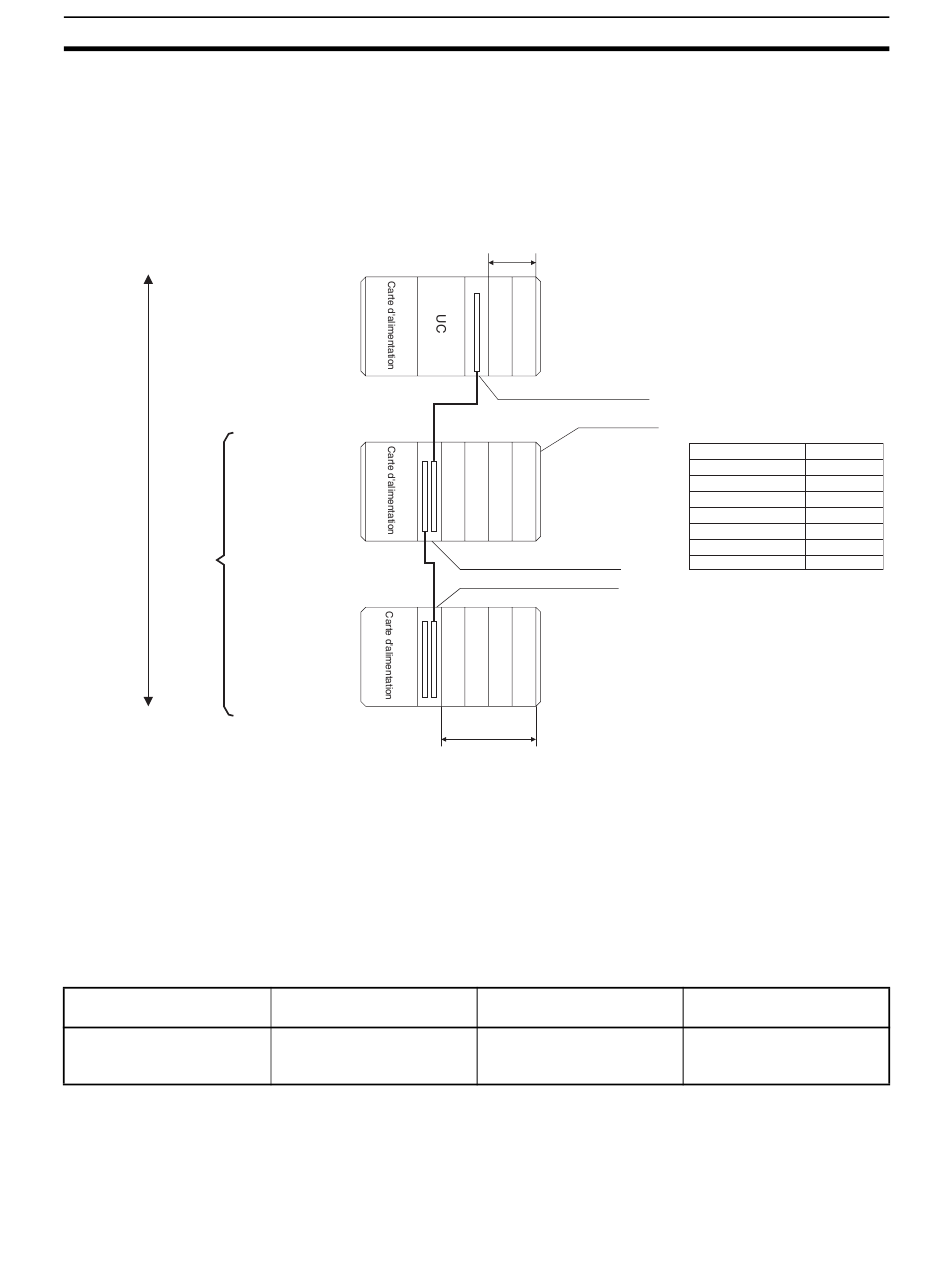

Schéma d'extension
Rack UC série CJ avec racks
d'extension série CJ
Vous pouvez connecter des racks d'extension série CJ aux racks UC pour
étendre le nombre de cartes dans le système. Il est possible de monter
jusqu'à 10 cartes E/S sur chaque rack d'extension et de connecter 3 racks
d'extension au total. (Un seul rack d'extension peut être connecté à une UC
CJ1M.) Le nombre maximum de cartes E/S pouvant être connectées sur un
API est donc de 40 (ou de 20 pour les UC CJ1M).
Câble de connexion E/S série CS/CJ
(Voir remarque 3)
30 cm, 70 cm, 2 m, 3 m, 5 m, 10 m, 12 m
Câble de connexion E/S série CS/CJ
(Voir remarque 3)
30 cm, 70 cm, 2 m, 3 m, 5 m, 10 m, 12 m
1. Connectez la carte d'extension maître E/S directement à l'UC. Elle ne
pourra fonctionner correctement si elle est connectée à un autre
emplacement.
2. Connecter directement le coupleur esclave à la carte d'alimentation. Elle
ne pourra fonctionner correctement si elle est connectée à un autre
emplacement.
3. La longueur totale du câble de connexion E/S série CS/CJ entre
l'ensemble des racks doit être de 12 m maximum.
Rack
Racks d'extension série CJ
10 cartes E/S max.
Rack UC
Carte de contrôle E/S (Voir remarque 1.)
Capot d'extrémité
Rack d'extension
série CJ
carte d'extension esclave E/S (Voir remarque 2.)
carte d'extension esclave E/S (Voir remarque 2.)
Rack d'extension série CJ
10 cartes E/S max.
Nombre maximum de
racks
3 racks (1 rack pour les UC
CJ1M) CJ
Chapitre 2-3
Câbles de connexion E/S série CS/CJ
Câble Longueur
CS1W-CN313 0,3 m
CS1W-CN713
0,7 m
CS1W-CN223
2 m
CS1W-CN323
3 m
CS1W-CN523 5 m
CS1W-CN133 10 m
CS1W-CN133B2 12 m
Remarques
La longueur totale du câble
doit être de 12 m au
maximum.
95
