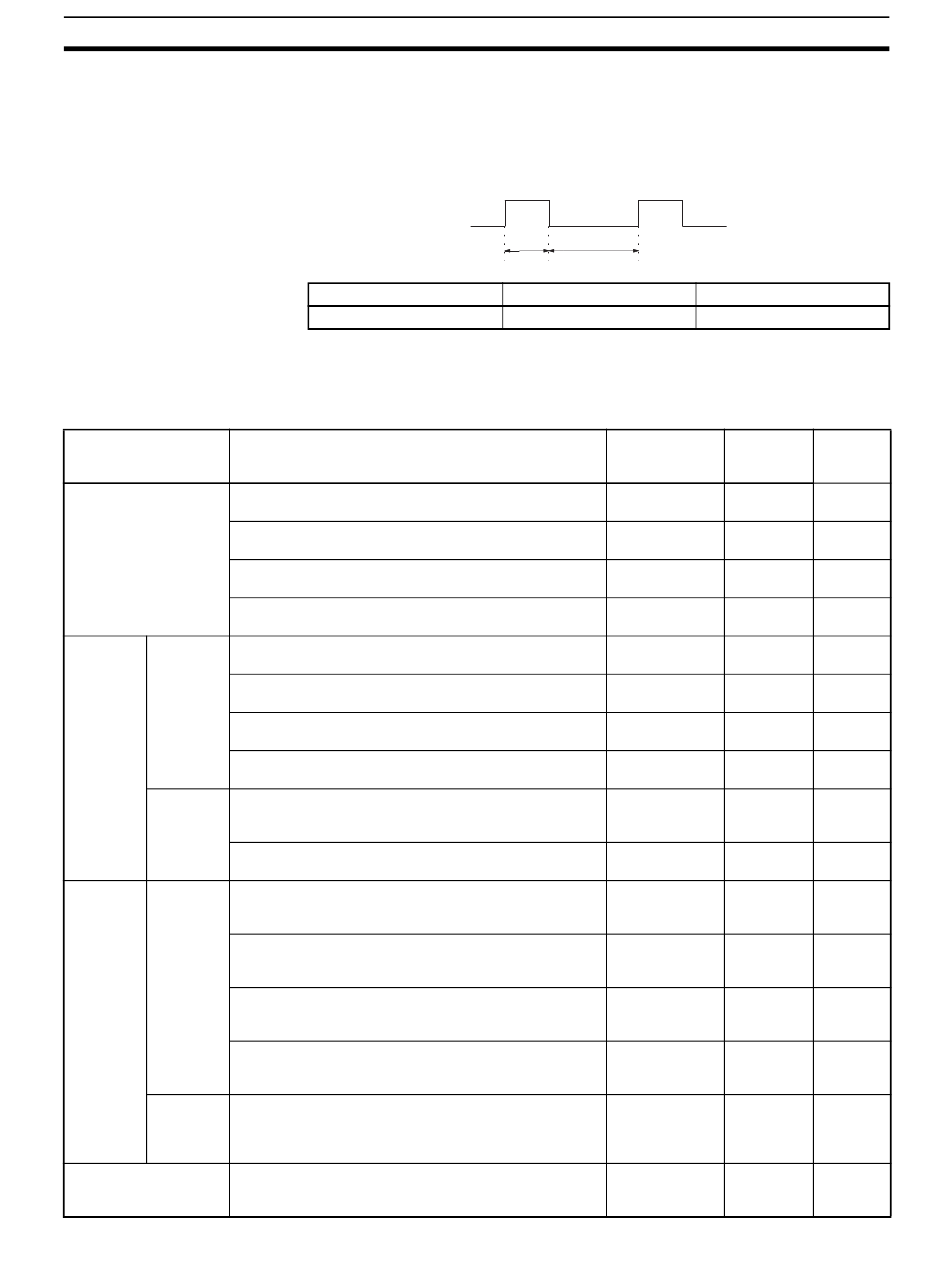

Cartes E/S standards série CJ
Largeur du signal d'entrée
3-6-2 Cartes E/S standards série CJ à 32/64 points munies de connecteurs
Nom
Cartes d'entrées c.c. Connecteur compatible Fujitsu
24 Vc.c., 32 entrées
Connecteur compatible Fujitsu
24 Vc.c., 64 entrées
Connecteur MIL
24 Vc.c., 32 entrées
Connecteur MIL
24 Vc.c., 64 entrées
Cartes de Avec Connecteur compatible Fujitsu
sortie sorties 12 à 24 Vc.c., 0,5 A, 32 sorties
transistor NPN
Connecteur compatible Fujitsu
12 à 24 Vc.c., 0,3 A, 64 sorties
Connecteur MIL
12 à 24 Vc.c., 0,5 A, 32 sorties
Connecteur MIL
12 à 24 Vc.c., 0,3 A, 64 sorties
Avec Connecteur MIL
sorties 24 Vc.c., 0,5 A, 32 sorties, protection contre les
PNP courts-circuits de charge
Connecteur MIL
12 à 24 Vc.c., 0,3 A, 64 sorties
Cartes Avec Connecteur compatible Fujitsu
Entrées sorties 24 Vc.c., 16 Entrées
24 Vc.c./ NPN 12 à 24 Vc.c., 0,5 A, 16 sorties
Sorties
Connecteur compatible Fujitsu
transistors
24 Vc.c., 32 Entrées
12 à 24 Vc.c., 0,3 A, 32 sorties
Connecteur MIL
24 Vc.c., 16 Entrées
12 à 24 Vc.c., 0,5 A, 16 sorties
Connecteur MIL
24 Vc.c., 32 Entrées
12 à 24 Vc.c., 0,3 A, 32 sorties
Avec Connecteur MIL
sorties 24 Vc.c., 16 Entrées
PNP 24 Vc.c., 0,5 A, 16 sorties, protection contre les
courts-circuits de charge
Cartes E/S TTL Connecteur MIL
Entrées : TTL (5 Vc.c.), 32 Entrées
Sorties : TTL (5 Vc.c., 35 mA), 32 sorties
Le temps de réponse des entrées ne peut pas être changé pour la carte
CJ1W-INT01. Quant aux zones correspondantes des constantes de temps
des entrées des cartes E/S standards dans Configuration API et à l'état de
validation de A220 à A25, ils ne sont pas valides.
Les signaux d'entrée doivent répondre aux conditions suivantes :
Carte
CJ1W-INT01
Les cartes sont disponibles avec des connecteurs compatibles Fujitsu
(CJ1W-@D@@1) ou des connecteurs MIL (CJ1W-@D@@2/3).
Caractéristiques techniques
ON OFF
Temps ON
0,05 ms min.
Modèle
CJ1W-ID231
CJ1W-ID261
CJ1W-ID232
CJ1W-ID262
CJ1W-OD231
CJ1W-OD261
CJ1W-OD233
CJ1W-OD263
CJ1W-OD232
CJ1W-OD262
CJ1W-MD231
CJ1W-MD261
CJ1W-MD233
CJ1W-MD263
CJ1W-MD232
CJ1W-MD563
Chapitre 3-6
Temps OFF
0,5 ms min.
Nombre Page
de bits
affectés
32 490
64 493
32 491
64 495
32 519
64 522
32 521
64 524
32 529
64 532
32 501
64 507
32 503
64 509
32 505
64 511
