Connexion au port RS-232C sur la carte UC

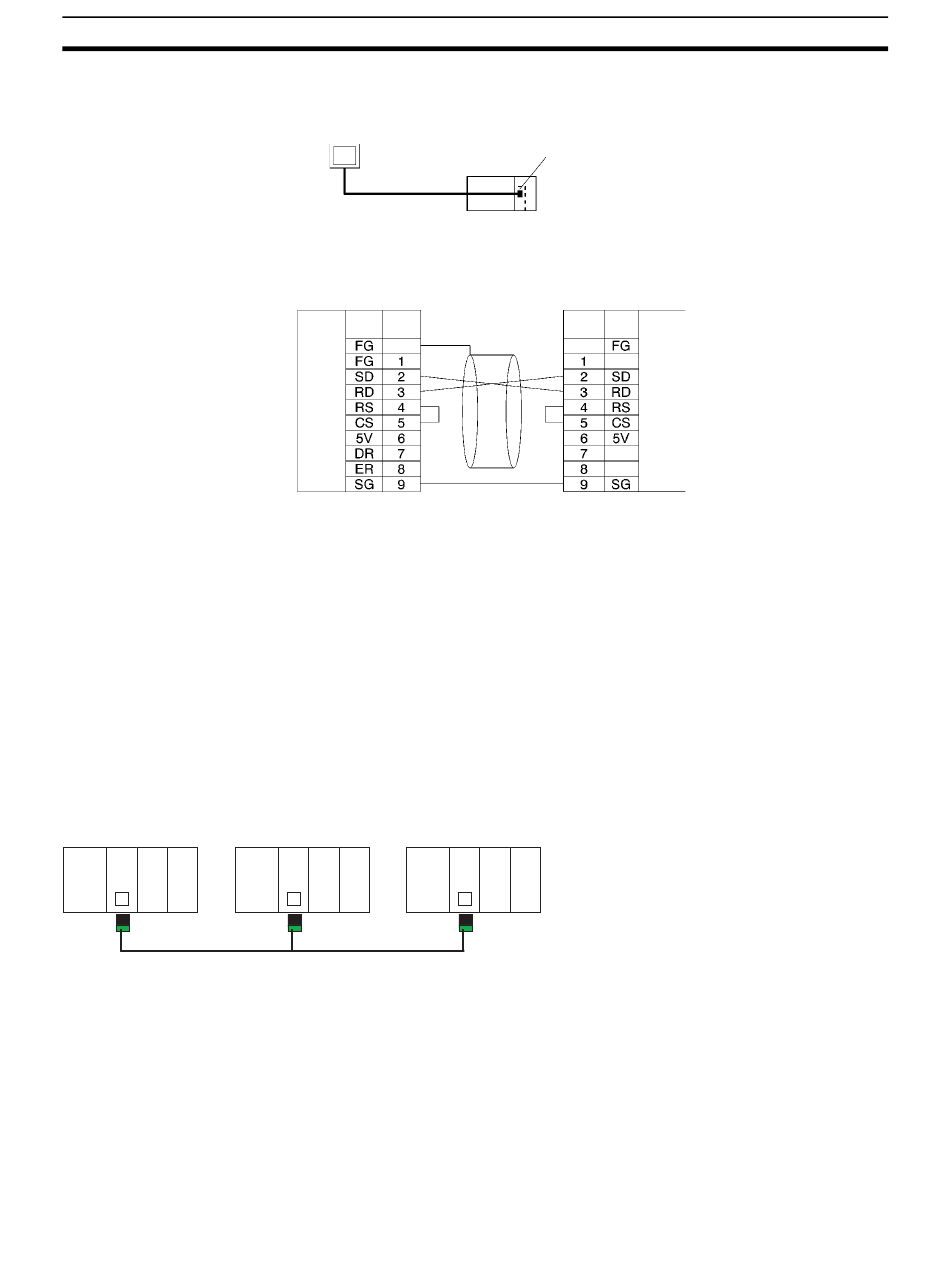

Exemple de connexion au terminal opérateur programmable (TOP)
Connexion directe de RS-232C à RS-232C
• Mode de communication : Host Link (numéro de carte 0 uniquement pour Host Link)
• Câbles OMRON avec connecteurs :
XW2Z-200T-1 : 2 m
XW2Z-500T-1 : 5 m
Exemples de connexion liaison série (UC CJ1M uniquement)
Cette section fournit des exemples de connexion pour la liaison API série. Le mode de communication utilisé
ici est le mode Liaison API série.

Connexion d'un convertisseur RS-422A (CJ1W-CIF11)

UC CJ1M (carte
UC CJ1M (carte
interrogée n°0)
d'interrogation)
Port RS-232C
Convertisseur
RS-422A
Liaison API série
(longueur totale du câble transmission : 50 m max.)
Remarque Le CJ1W-CIF11 n'est pas isolé, la distance totale de transmission pour l'ensemble ne doit donc
pas dépasser 50 m. Si la distance est supérieure à 50 m, utilisez le câble NT-AL001 isolé, pas le
CJ1W-CIF11.ou encore le RD400 OEEF Si le NT-AL001ou le RD400 OEEF est utilisé seul, la
distance totale de transmission pour l'ensemble du chemin de transmission ne doit donc pas
dépasser 500 m. Reportez-vous aux exemples de câblage dans Annexe G Convertisseur RS-422A
CJ1W-CIF11 pour obtenir des schémas de câblage et des paramètres pour combiner le CJ1W-
CIF11 et le NT-AL001. Lorsque le CJ1W-CIF11 est combiné au NT-AL001, cependant, la distance
totale de transmission ne doit donc pas dépasser 50 m.
608
TOP
RS-232C
Host Link ou NT Link (1:N)
UC
Nom du Broche
signal
n˚
Boîtier
Interface
RS-232C
Connecteur à 9 broches
D-Sub (mâle)
NT Link (1:N, carte N = 1 uniquement)
UC CJ1M (carte
interrogée n°1)
Port RS-232C
Port RS-232C
Convertisseur
RS-422A
Port RS-232C
TOP
Broche Nom du
signal
n˚
Boîtier
Interface
RS-232C
Connecteur à 9 broches
D-Sub (mâle)
Convertisseur
RS-422A
Annexe F
