Configuration du système standard

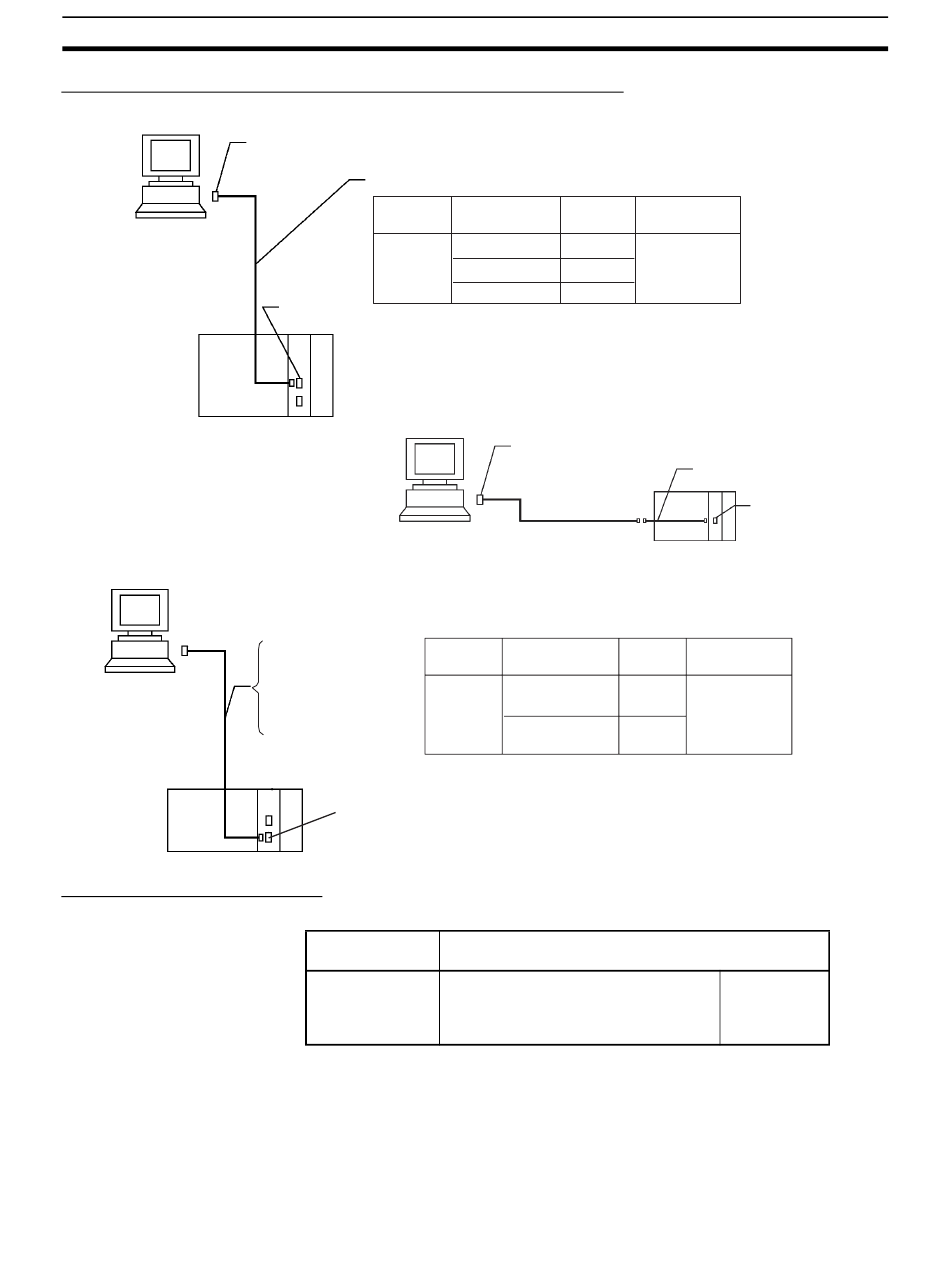

Connexion d'ordinateurs utilisant des logiciels de support

Connexion à un port périphérique
Ordinateur DOS
(RS-232C, 9 broches)
Connexion au port RS-232C.
Version DOS
((RS-232C, à
9 broches)

Logiciel de programmation

92
RS-232C
Connexion de câbles pour le port périphérique
Ordinateur
DOS
Port
périphérique
Remarque
Connexion de câbles pour le port RS-232C
Câble RS-232C
Ordinateur
XW2Z-200S-CV
ou XW2Z-200S-V : 2 m
XW2Z-500S-CV
ou XW2Z-500S-V : 5 m
Remarque
Port RS-232C
Système
d'exploitation
Windows
Câble Longueur
0,1 m
CS1W-CN118
2,0 m
CS1W-CN226
CS1W-CN626 6,0 m
Le câble CS1W-CN118 est utilisé avec un câble RS-
232C pour établir une connexion au port périphérique de
la carte UC comme illustré ci-dessous. Le câble CS1W-
CN118 ne peut pas être utilisé avec un câble RS-232C
dont le numéro de modèle se termine par -V pour
connecter un bus périphérique et doit être utilisé pour
une connexion Host Link (SYSMAC WAY).
Câble RS-232C
XW2Z-200S-@@ : 2 m
XW2Z-500S-@@ : 5 m
Câble Longueur
DOS XW2Z-200S-CV
ou XW2Z-200S-V
XW2Z-500S-CV
ou XW2Z-500S-V
Le XW2Z-200S-CV et le XW2Z-500S-CV utilisent des
connecteurs antistatiques et peuvent être connectés au
bus périphérique ou au Host Link. Le XW2Z-200S-V et
le XW2Z-500S-V, par contre, peuvent uniquement être
connectés au Host Link, pas au bus périphérique.
Nom
CX-Programmer
UC CJ1 : version 2.04 ou supérieure
UC CJ1-H : version 2.1 ou supérieure
UC CJ1M : version 3.0 ou supérieure
Chapitre 2-3
Connecteur
d'ordinateur
D-Sub,
9 broches
Câble CS1W-CN118
Port
périphérique
Connecteur
d'ordinateur
2,0 m D-Sub à
9 broches
5,0 m
CD-ROM
