Périphériques de programmation
3-3-2

Consoles de programmation

Console de programmation CQM1H-PRO01-E

Connexion
PRO01 PRO01
PROGRAMMING CONSOLE PROGRAMMING CONSOLE
MONITOR
RUN PROGRAM

Console de programmation CQM1-PRO01-E

PRO01 PRO01
PROGRAMMING CONSOLE PROGRAMMING CONSOLE
MONITOR
RUN
PROGRAM
Connectez l'UC à la console de programmation à l'aide des câbles suivants.
CS1W-CN114 (longueur du câble : 0,05 m)
142

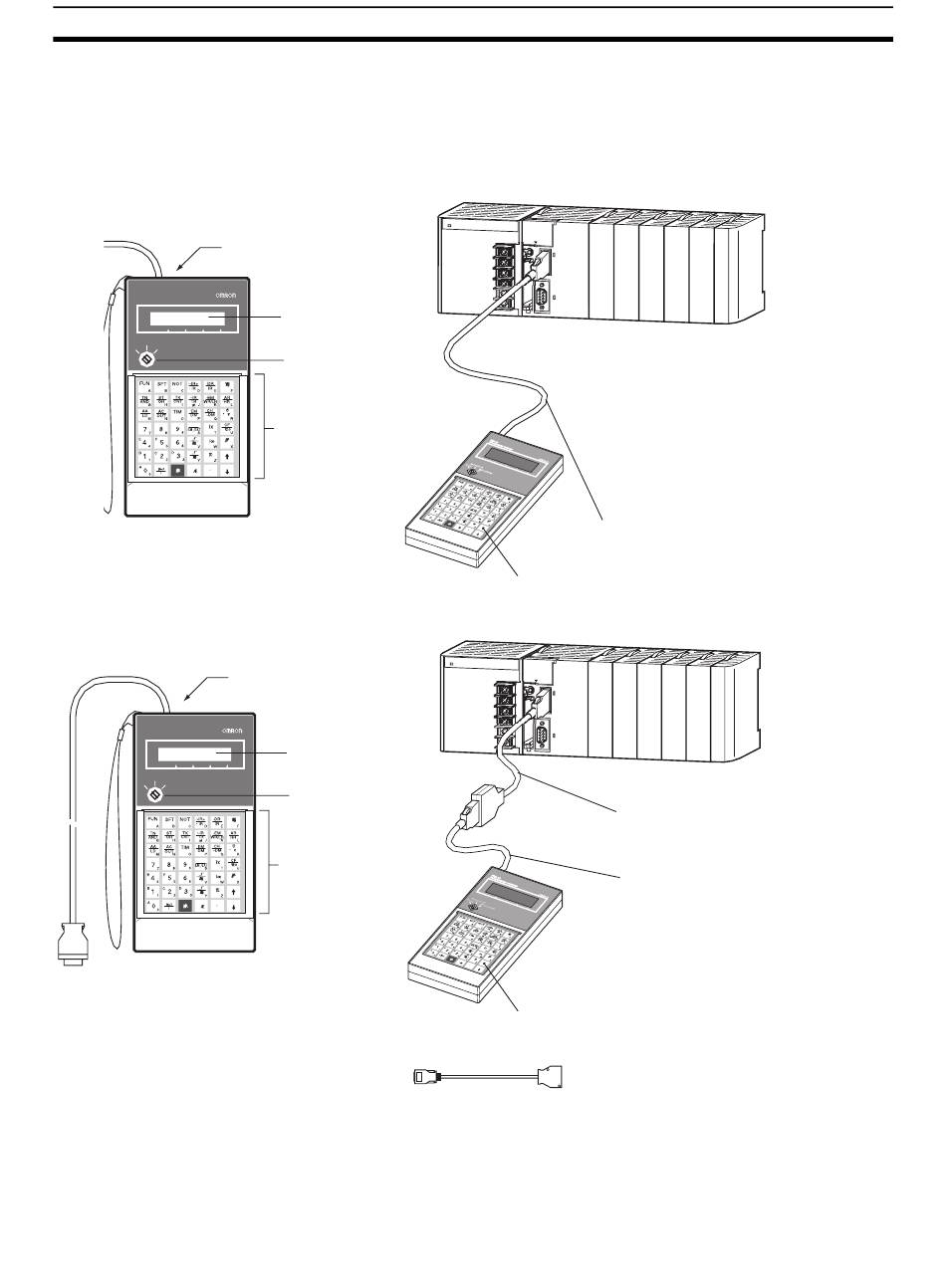

Trois consoles de programmation peuvent être utilisées avec les UC série CJ :
CQM1H-PRO01-E, CQM1-PRO01-E et C200H-PRO27-E. Ces consoles de
programmation sont illustrées ci-dessous.
Zone LCD
Interrupteur de
sélection de mode
Touches de fonctionnement
(pour installer le clavier
CS1W-KS001-E)
Connexion
Zone LCD
Interrupteur de sélection
de mode
Touches de fonction
(Installez la feuille de
touches du
CS1W-KS001-E)
Câble inclus avec la console de programmation
CQM1H-PRO01-E
Console de programmation CQM1H-PRO01-E
CS1W-CN114 (longueur du câble : 0,05 m)
Câble inclus avec CQM1-PRO01-E
Console de programmation
Console de programmation CQM1-PRO01-E
Chapitre 3-3
