Installation

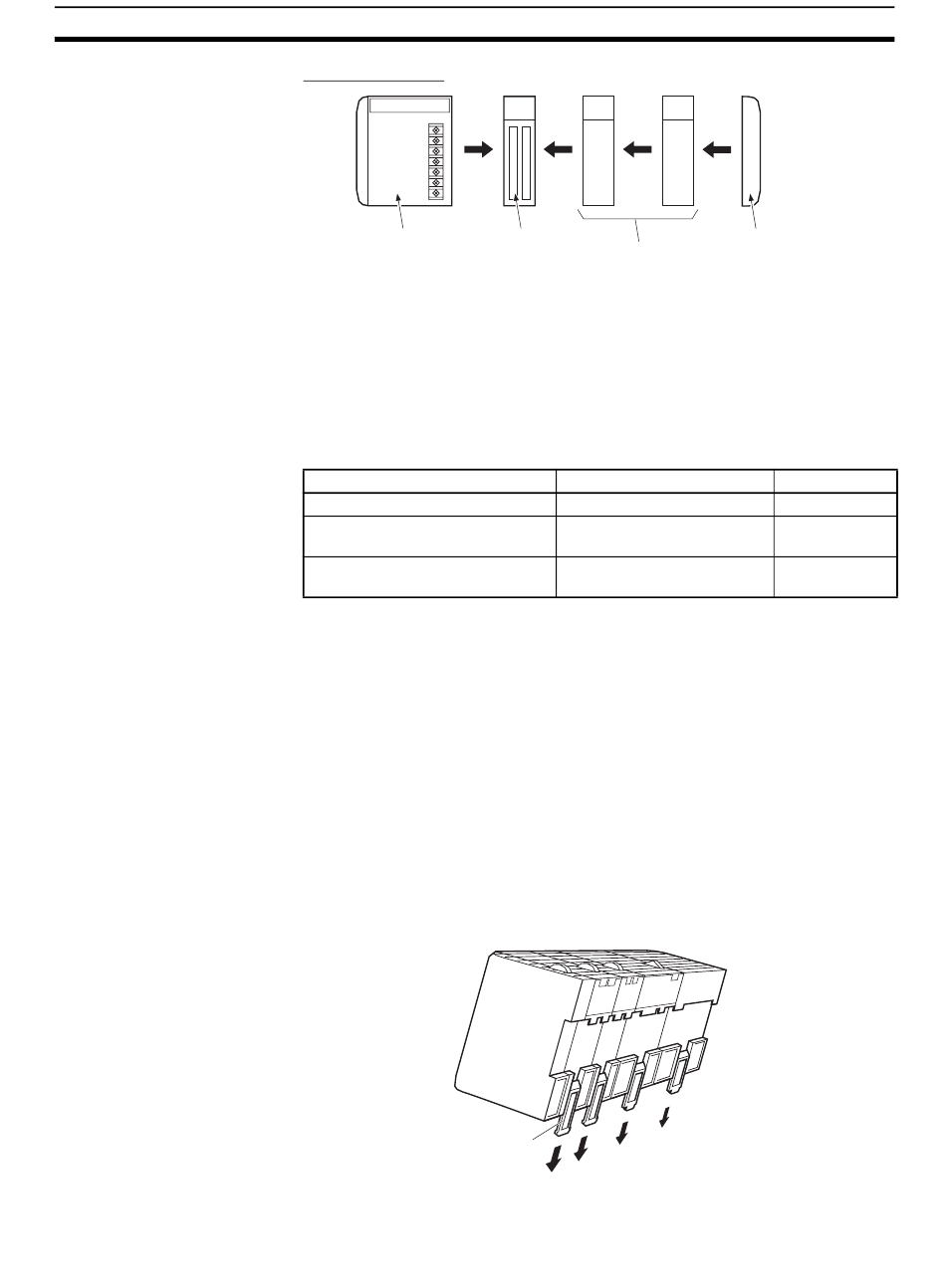

Rack d'extension

carte d'extension

d'alimentation

Connecter directement le coupleur esclave à la carte d'alimentation.

Il n'existe pas de rack arrière pour la série CJ. L'API est construit en

connectant des cartes ensemble à l'aide des connecteurs situés sur les côtés.

Attachez le couvercle fin de bus sur la carte à l'extrême droite du rack. Une

erreur de bus E/S survient et l'API ne fonctionnera pas en mode RUN ou

MONITOR si le couvercle fin de bus n'est pas connecté. Si cela se produit, les

informations suivantes seront enregistrées dans la mémoire.

Drapeau d'erreur de bus d'E/S

Numéro d'emplacement de l'erreur

du bus d'E/S

Numéro de rack de l'erreur du bus

1. Toujours mettre l'API hors tension avant de connecter des cartes les unes

2. Toujours mettre l'ensemble du système hors tension avant de remplacer

3. Vous pouvez connecter 10 cartes E/S maximum à un rack UC ou à un

rack d'extension. Si vous avez connecté 11 cartes ou plus, une erreur

de dépassement d'E/S survient et l'API ne fonctionnera pas en mode

RUN et MONITOR. Si cette situation se présente, le drapeau de

dépassement E/S (A40111) passe à ON et A40713 à A40715 (détails

sur le dépassement E/S 2) passent à ON.

Appliquer la procédure suivante pour installer un API série CJ sur le rail DIN.

1. Libérer les broches au dos des cartes série CJ.

Capot d'extrémité

Cartes E/S (10 max.)

(fourni avec un

coupleur esclave E/S)

A40400 à A40407

A40408 à A40415

Chapitre 5-2
