Câblage
5-3 Câblage
5-3-1 Câblage de l'alimentation

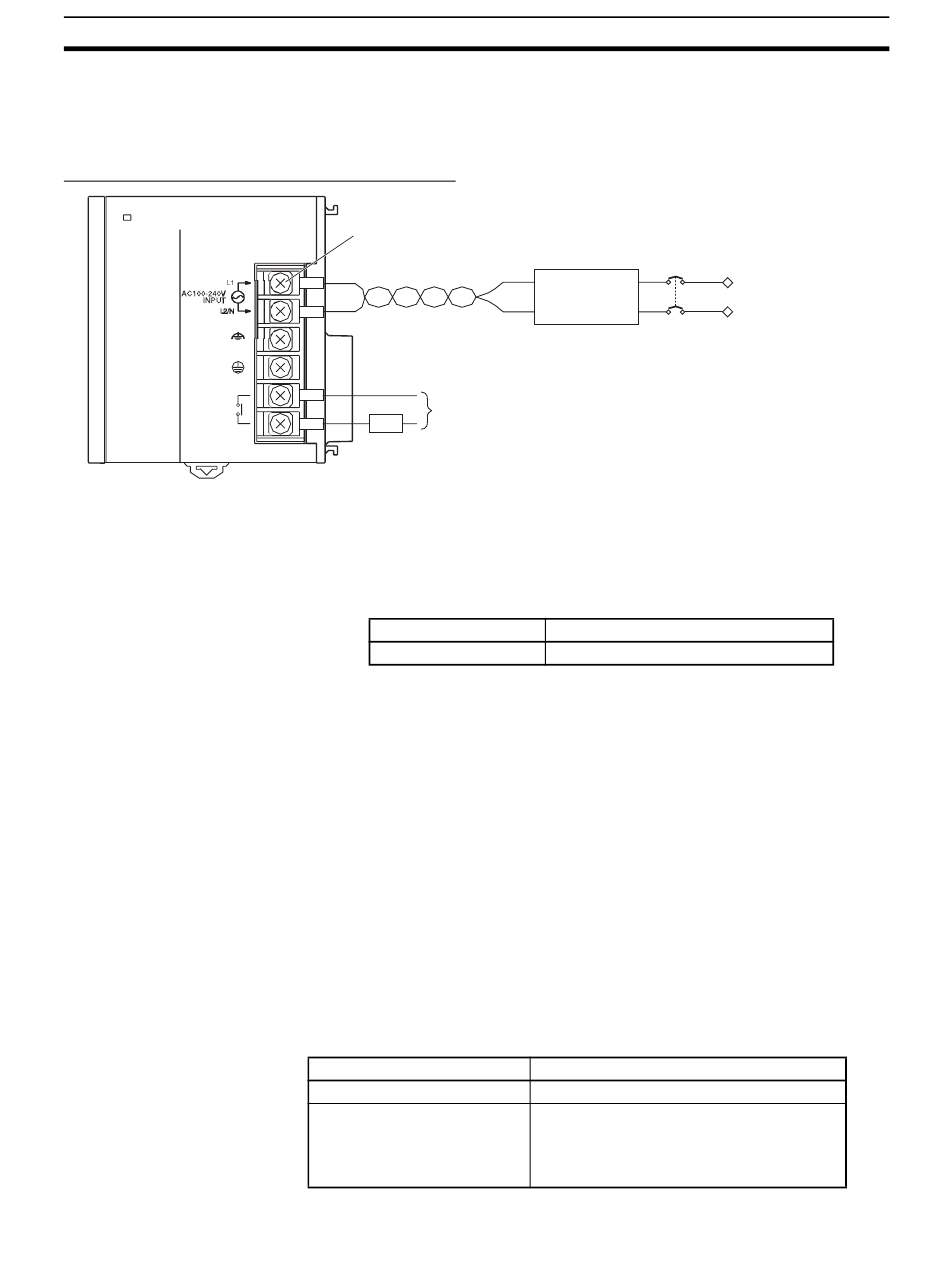

Carte d'alimentation (c.a.) CJ1W-PA205R
PA205R
POWER
L1
RUN
OUTPUT
AC240V
DC24V
Remarque
Source d'énergie c.a.
Transformateur d'isolation
Capacité d'alimentation
Sortie RUN
Bornes à vis auto-taraudées M4
Alimentation c.a.
Sortie RUN
ON lorsque l'UC est en mode RUN ou MONITOR.
OFF lorsque l'UC est en mode PROGRAM ou à l'arrêt à la suite
Alimentation
d'une erreur fatale.
La fonction de sortie RUN est uniquement active en cas de montage sur un
rack UC.
• Assurer un courant 100 à 240 Vc.a.
• Maintenir les fluctuations de tension dans la plage donnée :
Tension d'alimentation
100 à 240 Vc.a.
• Si une phase de l'alimentation de l'équipement est mise à la terre, la
connecter à la borne L2/N.
Les circuits internes d'isolation des parasites de l'API sont suffisants pour
contrôler les parasites types des lignes d'alimentation, mais les parasites
entre l'API et le sol peuvent être réduits de manière significative en
connectant un transformateur d'isolation 1:1. Ne pas mettre à la terre la
bobine secondaire du transformateur.
La consommation électrique est de 100 VA max. par rack pour le CJ1W-
PA205R et de 50 VA pour le CJ1W-PA202, mais il y aura une pointe de courant
au moins 5 fois supérieure au courant max. lors de la mise sous tension.
La sortie est sur ON chaque fois que l'UCfonctionne en mode RUN ou
MONITOR ; elle est sur OFF quand l'UC est en mode PROGRAM ou qu'une
erreur fatale s'est produite.
Vous pouvez utiliser la sortie RUN pour contrôler les systèmes externes,
notamment dans un circuit d'arrêt d'urgence qui coupe l'alimentation aux
systèmes externes lorsque l'API n'est pas en fonctionnement. (Voir la section
5-1 Circuits de sécurité pour plus de détails sur le circuit d'arrêt d'urgence.)
Elément
Forme du contact
Capacité de commutation
maximale
Transformateur
d'isolation
1:1
Fluctuations de tension permises
85 à 264 Vc.a.
CJ1W-PA205R
SPST-NO
240 Vc.a. :2 A pour les charges résistives
120 Vc.a. 0,5 A pour les charges inductives
24 Vc.c. : 2 A pour les charges résistives
24 Vc.a. : 2 A pour les charges inductives
Chapitre 5-3
Alimentation c.a.
100 à 240 V
223
