Carte De Sortie À Contact Cj1W-Oc211 (Bornier, 16 Points) - Omron SYSMAC CJ Série Manuel D'utilisation

Caractéristiques des cartes d'E/S standard

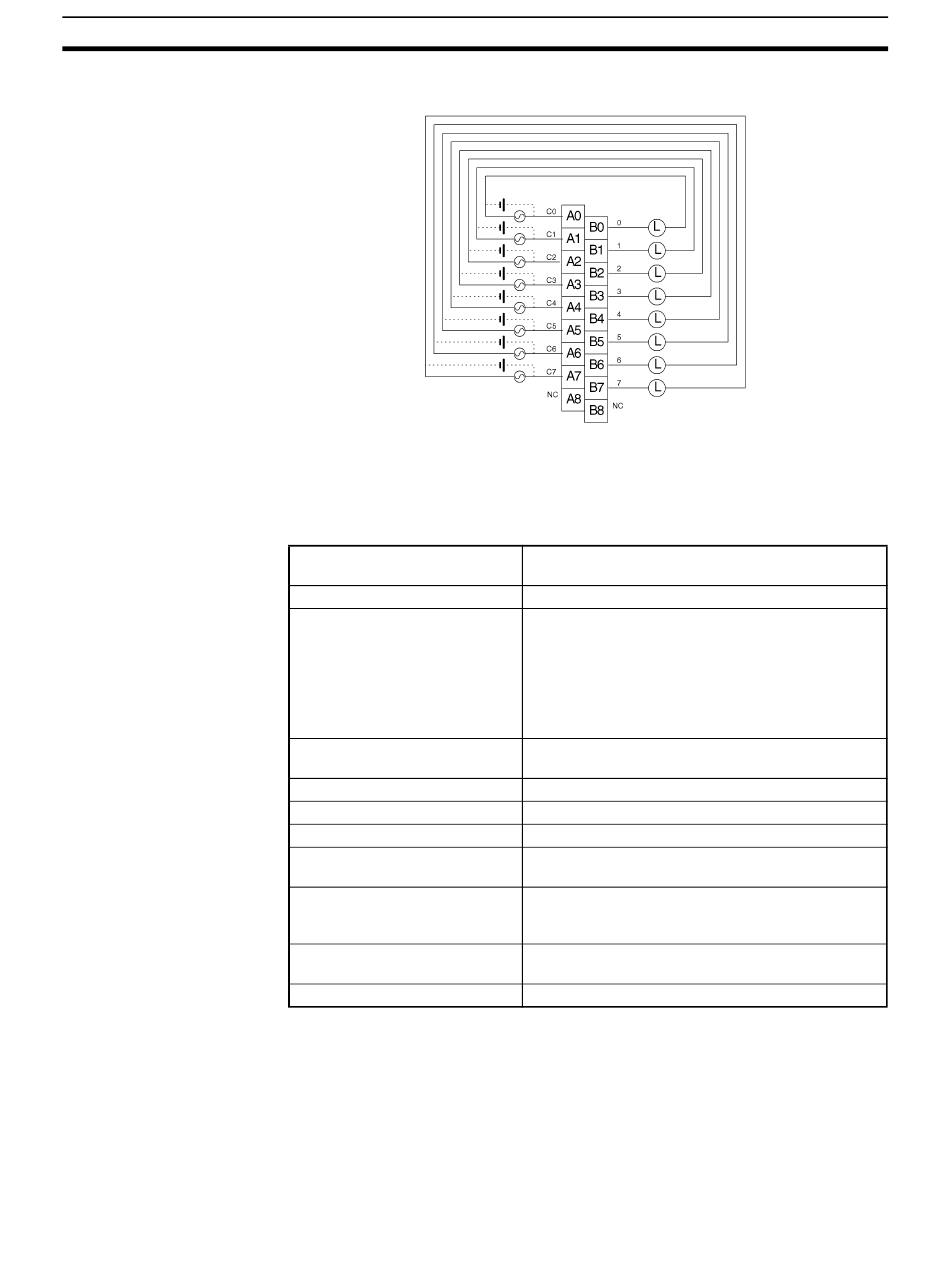

Connexions des borniers
Remarque Les bornes numérotées de A0 à A9 et de B0 à B9 sont utilisées dans ce manuel, mais elles
n'apparaissent pas sur la carte.
Carte de sortie à contact CJ1W-OC211 (bornier, 16 points)
514
2 A 250 Vc.a.,
2 A 24 Vc.c. max.
Capacité de commutation max.
Capacité de commutation min.
Durée de vie du relais
Remplacement du relais
Temps de réponse à ON
Temps de réponse à OFF
Nombre de circuits
Résistance d'isolation
Rigidité diélectrique
Consommation en courant
interne
Poids
2 A 250 Vc.a. (cosφ = 1), 2 A 250 Vc.a.
(cosφ = 0,4), 2 A 24 Vc.c. (8 A/carte)
1 mA 5 Vc.c.
Electrique : 150 000 opérations (24 V c.c., charge
résistive )/ 100 000 opérations (250 V c.a.,
cosφ = 0,4, charge inductive)
Mécanique : 20 000 000 opérations
La durée de vie varie selon la charge connectée.
Consultez la page 536 pour les informations sur la
durée de vie selon la charge.
NY-24W-K-IE (Fujitsu Takamizawa Component Ltd.)
Les utilisateurs ne doivent pas remplacer les relais.
15 ms max.
15 ms max.
16 points/commun, 1 circuit
20 MΩ entre les borniers externes et le bornier GR
(500 Vc.c.)
2 000 Vc.a. entre les borniers externes et le bornier
GR pendant 1 minute pour un courant de fuite de
10 mA max.
110 mA 5 Vc.c. max. 96 mA 24 Vc.c.
(6 mA × nombre de points à ON)
170 g max.
Annexe A
La polarité de
l'alimentation des
entrées peut être
connectée dans les
deux sens, dans la
mesure où des
contacts de relais sont
utilisés.
