Carte De Sortie À Transistor Cj1W-Od211 (Bornier, 16 Points, Npn) - Omron SYSMAC CJ Série Manuel D'utilisation

Caractéristiques des cartes d'E/S standard

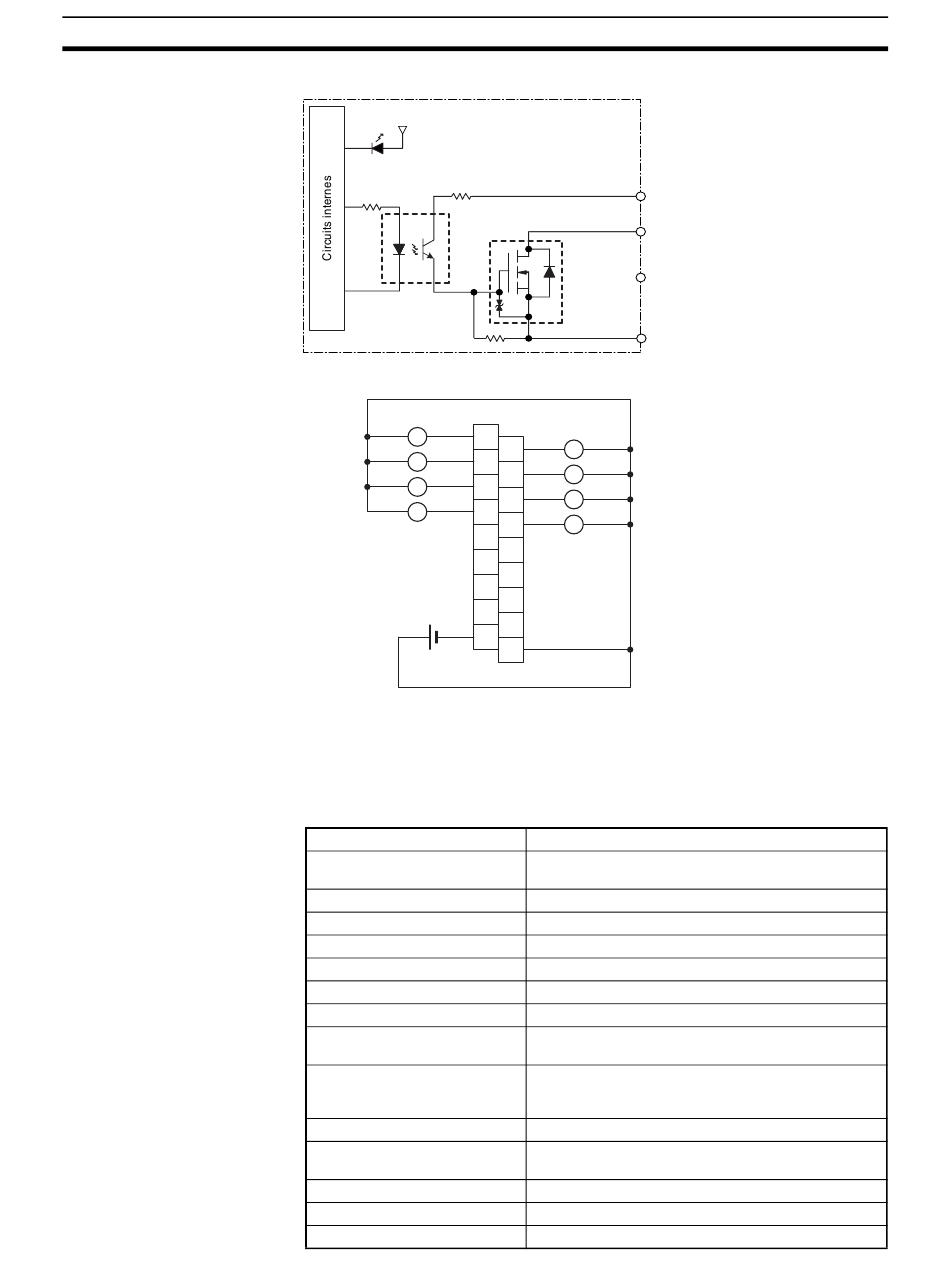

Configuration du circuit
Connexions des borniers
Lors du câblage, prêtez particulièrement attention à la polarité de l'alimentation externe. La charge ne
fonctionne pas correctement si la polarité est inversée.
Remarque Les bornes numérotées de A0 à A9 et de B0 à B9 sont utilisées dans ce manuel, mais elles
n'apparaissent pas sur la carte.
Carte de sortie à transistor CJ1W-OD211 (bornier, 16 points, NPN)
518
Voyant de sortie
0
L
A0
2
L
A1
4
L
A2
6
L
A3
NC
A4
NC
A5
NC
A6
NC
A7
12 à 24 Vc.c.
COM
A8
Tension nominale
Plage de tension de la charge
de fonctionnement
Courant de charge maximal
Courant induit maximal
Courant de fuite
Tension résiduelle
Temps de réponse à ON
Temps de réponse à OFF
Résistance d'isolation
Rigidité diélectrique
Nombre de circuits
Consommation en courant
interne
Fusible
Alimentation externe
Poids
+V
OUT00
à
OUT07
COM
1
L
B0
3
L
B1
5
L
B2
7
L
B3
NC
B4
NC
B5
NC
B6
NC
B7
+V
B8
12 à 24 Vc.c.
10,2 à 26,4 Vc.c.
0,5 A/point, 5,0 A/carte
4 A/point, 10 ms max.
0,1 mA max.
1,5 V max.
0,1 ms max.
0,8 ms max.
20 MΩ entre les borniers externes et le bornier GR
(100 Vc.c.)
1 000 Vc.a. entre les borniers externes et le bornier
GR pendant 1 minute pour un courant de fuite de
10 mA max.
16 (16 points/commun, 2 circuits)
5 V c.c., 100 mA maximum
aucun
10,2 à 26,4 V c.c., 20 mA minimum
110 g max.
Annexe A
