Câblage
Bornes serties
5-3-2 Câblage des cartes E/S standard série CJ munies de borniers
Caractéristiques
techniques des cartes E/S

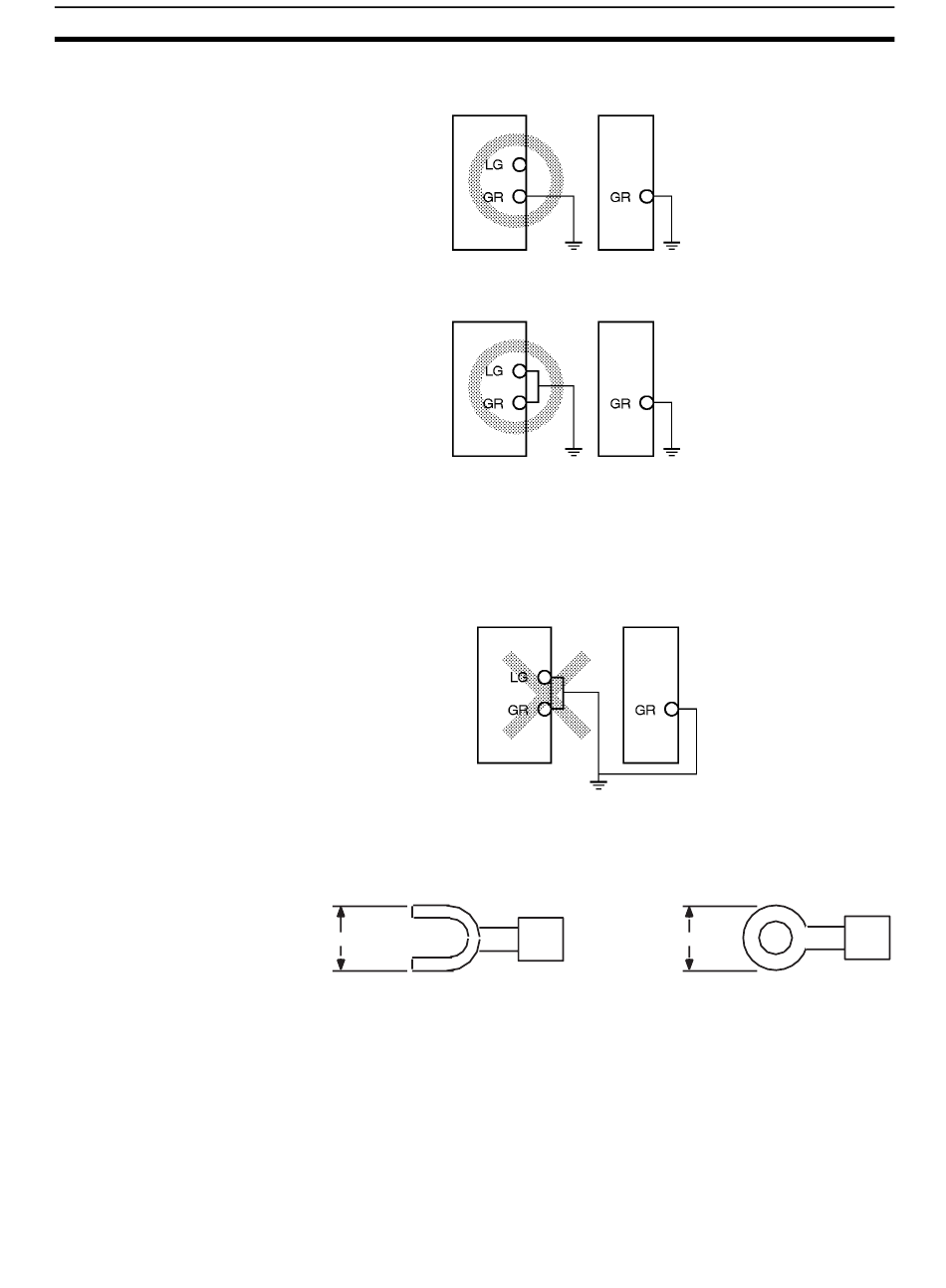

• Ne pas partager une ligne de terre avec d'autres équipements.
API série CJ
API série CJ
• Ne pas partager la mise à la terre des API avec d'autres équipements et
ne pas mettre l'API à la terre à une structure métallique d'un bâtiment. La
configuration montrée dans le schéma suivant peut causer un dysfonc-
tionnement.
Les bornes de la carte d'alimentation sont des bornes à vis. Utiliser des bor-
nes serties pour le câblage. Ne pas connecter de câbles multibrins dénudés
directement aux bornes. Serrer les vis des borniers à un couple de 1,2 Nm.
Utiliser des bornes serties (M4) ayant les dimensions illustrées ci-dessous.
7 mm max.
Vérifier deux fois les caractéristiques techniques des cartes E/S. S'assurer
plus particulièrement de ne pas appliquer une tension excédant la tension
d'entrée des cartes d'entrées ou la capacité de commutation maximale des
cartes de sorties. Une telle tension pourrait en effet provoquer des pannes,
des dommages ou un incendie.
Lorsque l'alimentation possède des bornes positives et négatives, s'assurer
de les câbler correctement.
Autre équipement
A la terre A la terre
(inf. ou égal à 100 Ω) (inf. ou égal à 100 Ω)
Autre équipement
A la terre
A la terre
(inf. ou égal à 100 Ω)
(inf. ou égal à 100 Ω)
API série CJ Autre équipement
Chapitre 5-3
7 mm max.
