Mises à niveau des UCs CJ1-H/CJ1M ver. 2.0
1-4-5 Communications via 8 niveaux de réseau maximum
UC précédentes ( UCs pré-ver. 2.0)
Remarque
Source de la com-
mande FINS
OU
Connexion
en série
Cette connexion n'est pas comptée comme un niveau de réseau.
UC ver. 2.0 ou ultérieure
Résumé
Remarque
Remarque
l'adresse IP de l'ordinateur dans les propriétés de la connexion locale
(exemple : 192.168.250.55). Une connexion peut être établie simplement en
définissant l'adresse IP de la carte Ethernet (192.168.250.xx) et le nœud
dans CX-Programmer.
Remarque Lorsque l'ordinateur est connecté directement à la carte
Ethernet, utiliser un câble croisé Ethernet.

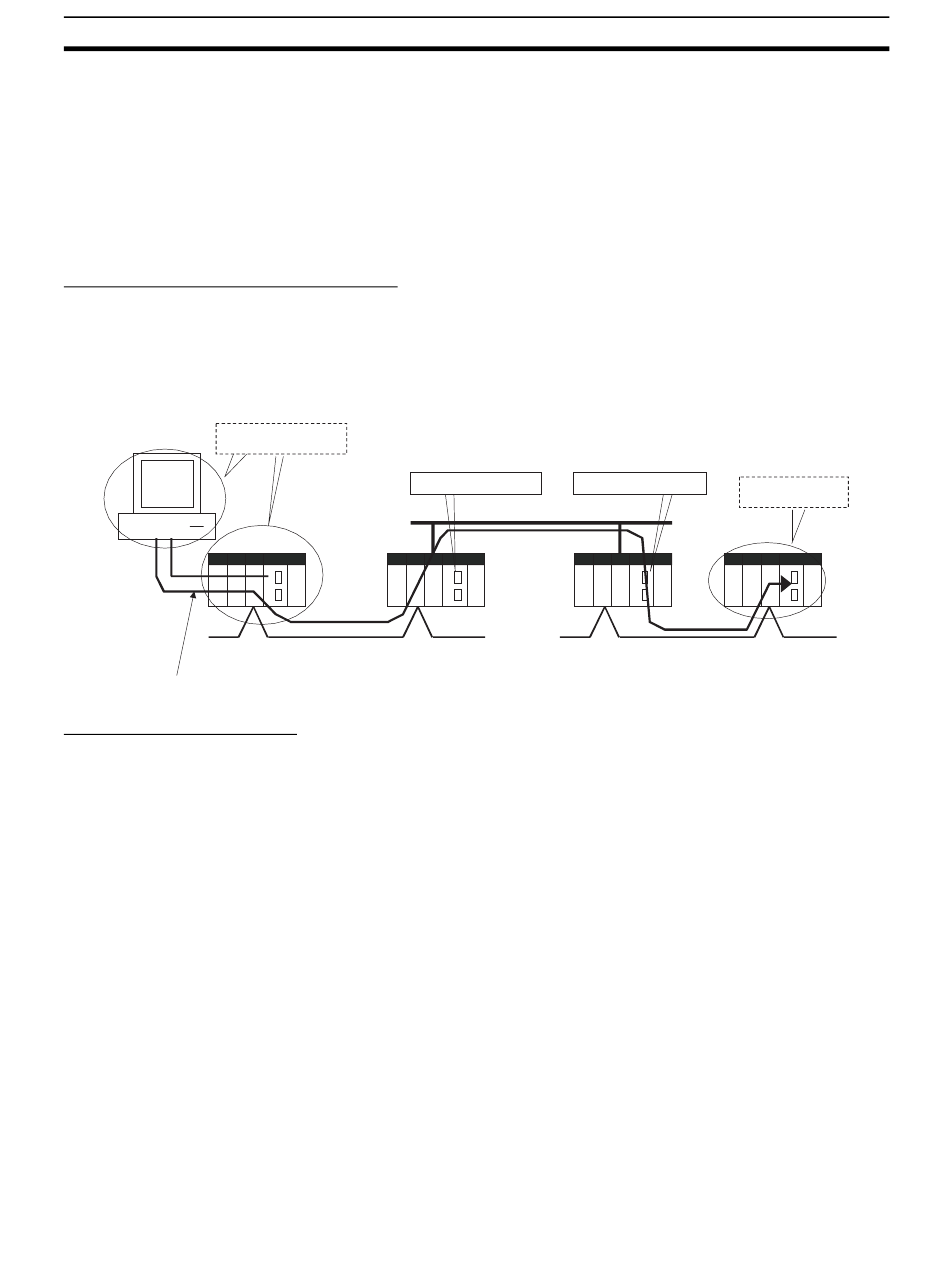

Avec les UCs pré-ver. 2.0, il était possible de communiquer via 3 niveaux de
réseau max. (voir remarque), y compris le réseau local. Il était impossible de
communiquer via 4 niveaux ou plus.
Une passerelle au réseau passant par des communications série n'était pas
considérée comme un niveau.
Nombre de niveaux = 1
Réseau 2
Réseau 1
Avec les UCs CS/CJ ver. 2.0, il est possible de communiquer via 8 niveaux de
réseau max. (voir remarque), y compris le réseau local.
1. Cette fonctionnalité n'est activée qu'après avoir défini des tables de
routage avec CX-Net dans CX-Programmer version 4.0 ou supérieure.
2. Une passerelle au réseau passant par des communications série n'était
pas considérée comme un niveau.
Réseaux compatibles
Seuls les 2 types de réseaux suivants peuvent être utilisés en cas de
communication via 8 réseaux maximum. Les niveaux de réseau peuvent être
combinés dans n'importe quel ordre.
• Controller Link
• Ethernet
Les communications sont limitées à 3 réseaux max. par les réseaux
DeviceNet et SYSMAC Link.
Nombre de niveaux = 2
Destination de la
commande FINS
Réseau 3
