Confirmation De L'alimentation - Omron SYSMAC CJ Série Manuel D'utilisation

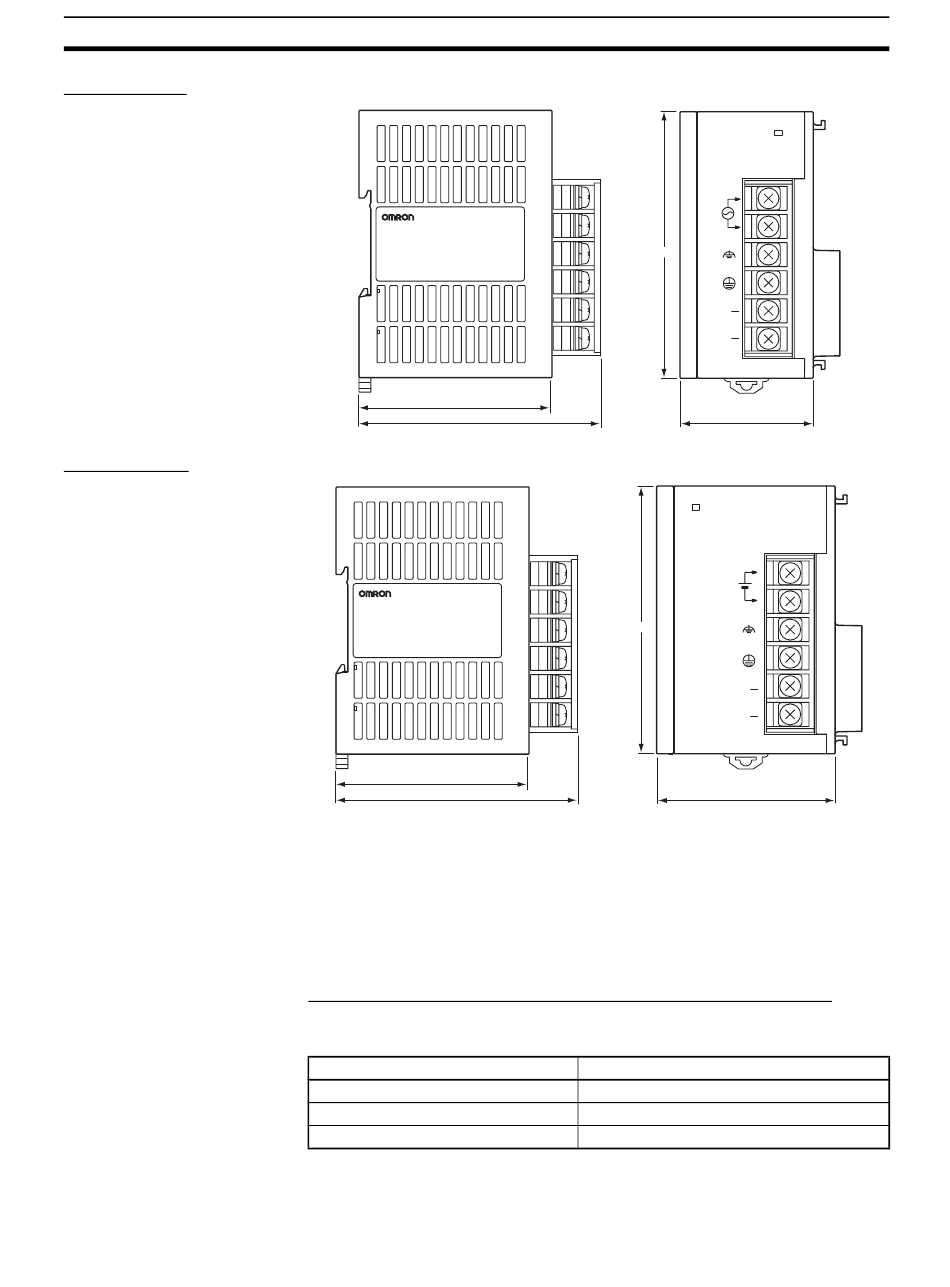

Cartes d'alimentation
CJ1W-PA202
CJ1W-PD025
3-4-4

Confirmation de l'alimentation

Condition 1 :
Caractéristiques sur le
courant
65
81,6
65
81,6
Après avoir déterminé la tension d'alimentation est nécessaire, calculer le
courant et la puissance nécessaires pour chaque rack.
Il existe deux groupes de tension pour l'alimentation interne : 5 Vc.c. et
24 Vc.c.
Consommation électrique à 5 Vc.c. (alimentation logique interne)
Le tableau suivant indique le courant qui peut être fourni aux cartes (y com-
pris l'UC) qui utilisent une alimentation de 5 Vc.c.
Carte d'alimentation
CJ1W-PA205R
CJ1W-PA202
CJ1W-PA025
PA202
POWER
L1
AC100
-240 V
INPUT
L2/N
90
NC
NC
45
PD025
POWER
DC24V+
INPUT
90
NC
NC
60
Courant maximum à 5 Vc.c.
5,0 A
2,8 A
5,0 A
Chapitre 3-4
153
