Configuration Du Système; Noms Des Composants - Omron SYSMAC CJ Série Manuel D'utilisation

cartes d'extension maître E/S et cartes d'extension esclave E/S

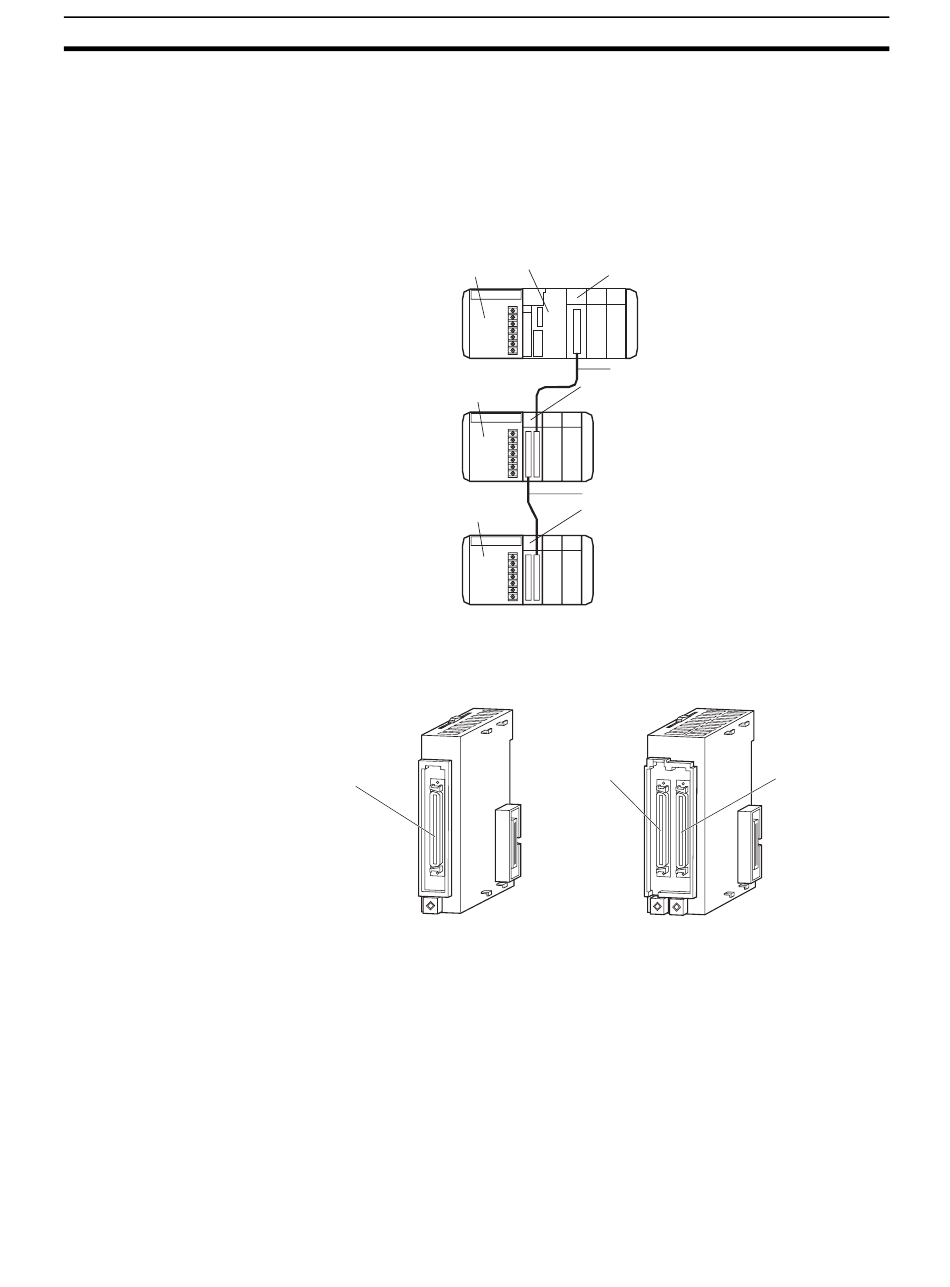

3-5-2 Configuration du système
3-5-3

Noms des composants

La carte d'extension maître E/S est directement connectée à l'UC. Si elle n'est
pas connectée directement à droite de l'UC, des dysfonctionnements risquent
de se produire.
La carte d'extension esclave E/S est directement connectée à la carte
d'alimentation. Si elle n'est pas connectée directement à droite de la carte
d'alimentation, des dysfonctionnements risquent de se produire.
Carte
d'alimentation
Carte
d'alimentation
Carte
d'alimentation
Coupleur maître
CJ1W-IC101
IC101
OUT
Connecteur de
sortie pour câble
de connexion E/S
Coupleur maître
UC
CJ1W-IC101
Rack UC
Câble de connexion E/S
CJ1W-II101
Coupleur esclave E/S
Rack d'extension
Câble de connexion E/S
Coupleur esclave
CJ1W-II101
Coupleur esclave
CJ1W-II101
II101
Connecteur de
OUT
IN
sortie pour câble
de connexion E/S
Chapitre 3-5
Connecteur d'entrée pour
câble de connexion E/S
155
