Installation
• Le haut et le bas du connecteur sont différents. Vérifier que le connecteur
est tourné dans le bon sens avant de le brancher.
carte d'extension esclave E/S
Carte d'alimentation
Longueur
carte d'extension esclave E/S
totale
du câble :
Carte d'alimentation
12 m max.
carte d'extension esclave E/S
Carte d'alimentation
Câble de connexion E/S
Connexion des connecteurs à verrouillage simple

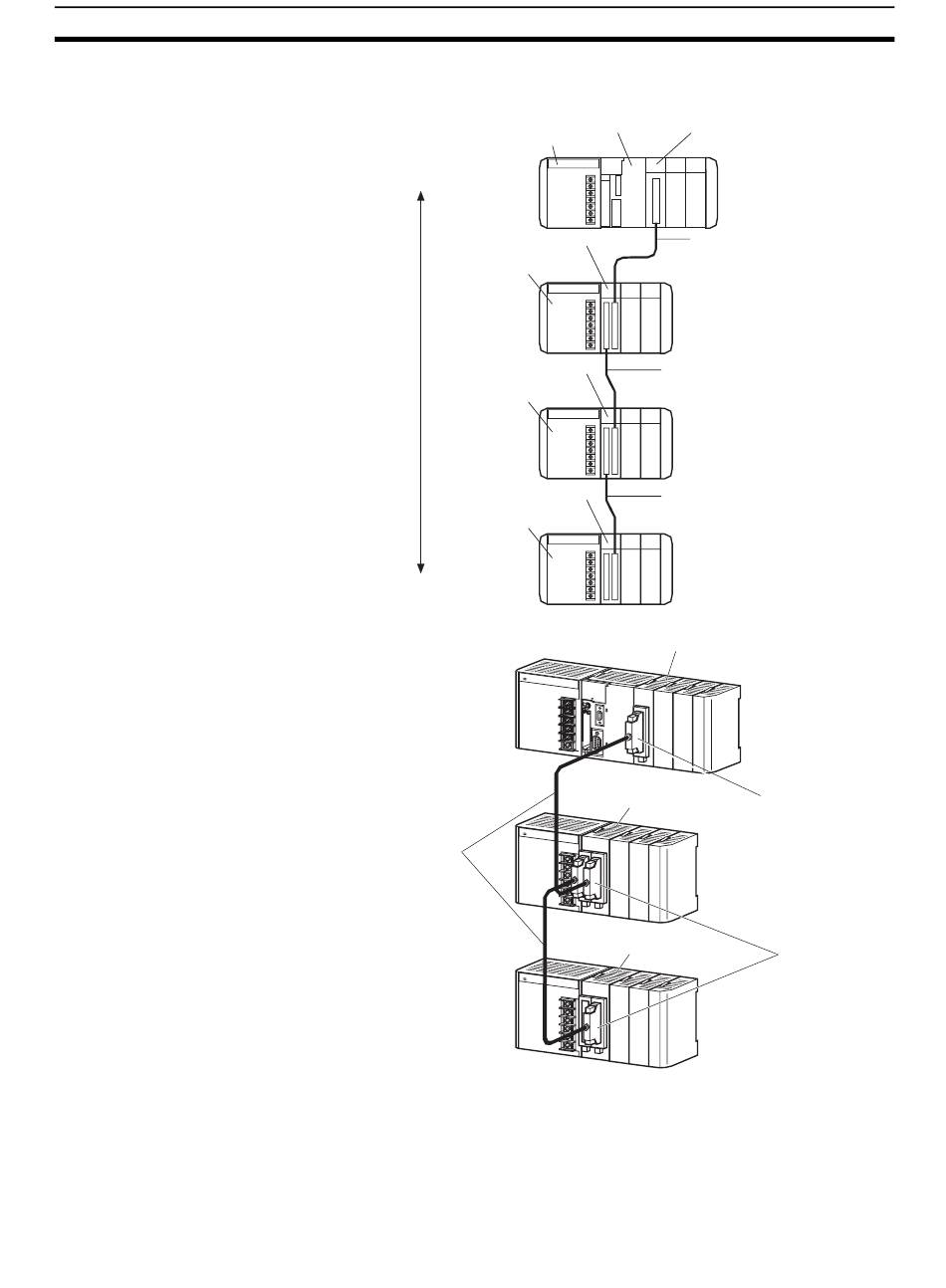

Appuyer sur les onglets au bout du connecteur et insérer le connecteur
jusqu'à ce qu'il soit bien en place. L'API ne fonctionnera pas correctement si
le connecteur n'est pas inséré complètement.
Carte
UC carte d'extension maître E/S
d'alimentation
Câble de connexion E/S
Rack d'extension
Câble de connexion E/S
Rack d'extension
Câble de connexion E/S
Rack d'extension
carte d'extension maître E/S
carte d'extension esclave E/S
carte d'extension esclave E/S
Chapitre 5-2
Rack UC
Rack UC
Connecteur à
verrouillage simple
Rack d'extension
Connecteur à
verrouillage simple
Rack d'extension
