Affectation de premiers mots à des racks
1,2,3...
Remarque
Vérification des paramètres de premier mot de rack sur une console de programmation
1,2,3...
310
Suivre la procédure ci-dessous pour paramétrer les mots du premier rack.

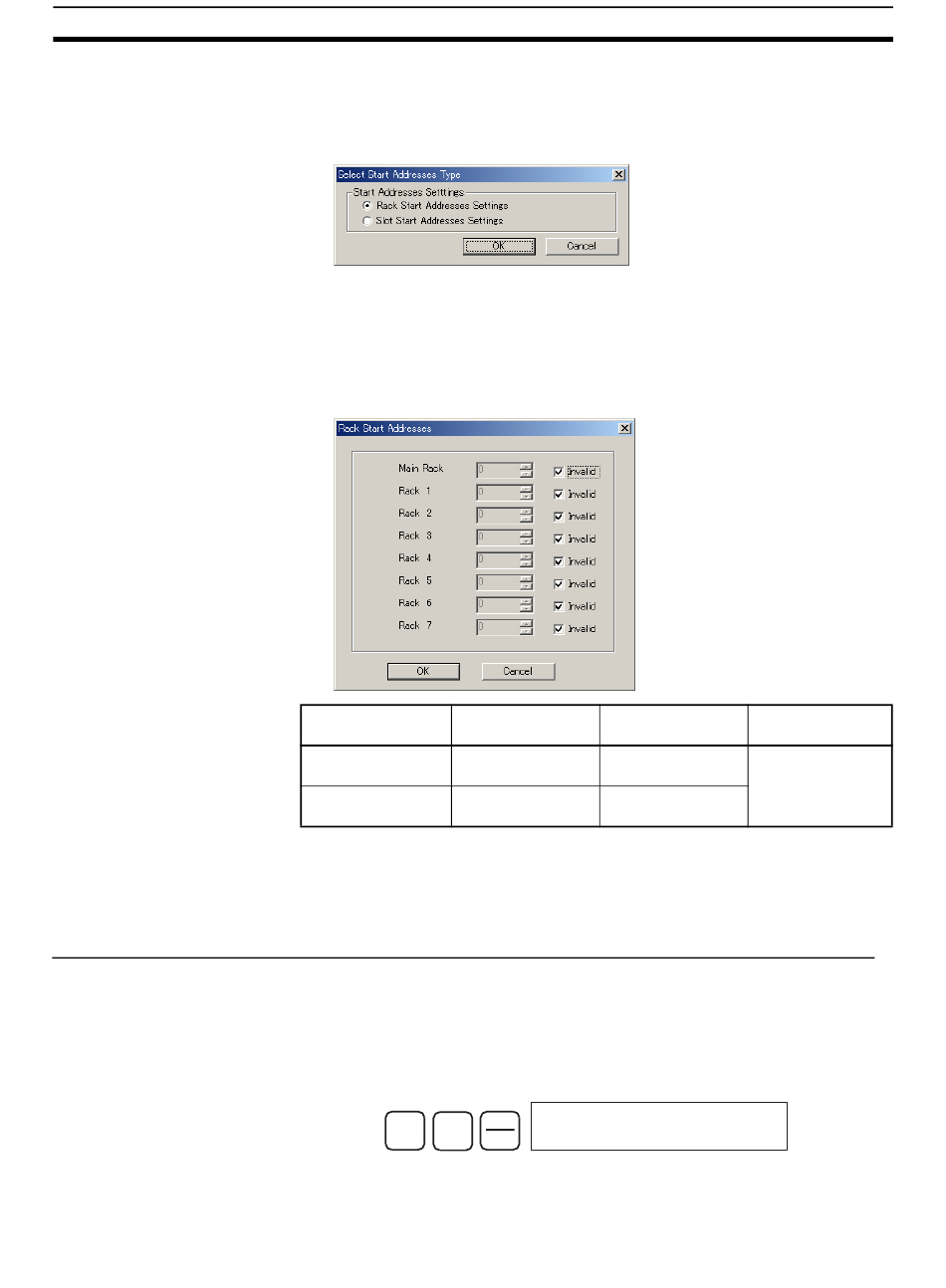

1. Sélectionner Rack/Slot Start Addresses (Adresse de début du rack/
emplacement) du menu Option dans la fenêtre des tables d'E/S. La boîte
de dialogue suivante s'affiche.
2. Sélectionner l'option Rack Start Addresses Settings et cliquer sur le
bouton OK.
3. Dans la boîte de dialogue qui apparaît, décocher les cases des
paramètres qui désactivent les paramètres des mots du premier rack et
configurer l'adresse des premiers mots du rack UC et des racks
d'extension (1 à 7).
Paramètre
configuration
Adresse de début
0 à 999
de rack
Non valide
Sélectionné ou
effacé
4. Cliquer sur OK.
1. Il est possible de définir jusqu'à 3 Racks pour tout modèle de carte UC.
2. Bien que la fenêtre de CX-Programmer affiche 7 Racks, seulement 3
Racks peuvent être définis pour la gamme Mini-CJ1.
Avec une UC CJ1-H/CJ1M, la console de programmation peut également être
utilisée pour vérifier si le premier mot a ou non été configuré sur un rack.
Utiliser la procédure suivante.
1. Appuyer sur les touches FUN, SHIFT et CH pour lancer l'opération de
création de la table d'E/S. Si le premier mot d'un rack a été paramétré, un
message le précisant apparaît sur la deuxième ligne de l'écran.
FUN
SHIFT
Si aucun message ne s'affiche, alors le premier mot n'a pas été configuré.
2. Appuyer sur la touche CHG, entrer le mot de passe (9713) et appuyer sur
la touche WRITE pour continuer la création des tables d'E/S ou appuyer
sur la touche CLR pour annuler la création et retourner à l'écran initial.
Plage de
Défaut
0
Sélectionné
(non valide)
000000I/O TBL ?
CH
* DM
Rack 1st Word En
Chapitre 8-4
Remarques
Identique pour tous
les racks
