Carte De Sorties À Transistor Cj1W-Od263 (Connecteurs Mil, 64 Points, Npn) - Omron SYSMAC CJ Série Manuel D'utilisation

Caractéristiques des cartes d'E/S standard

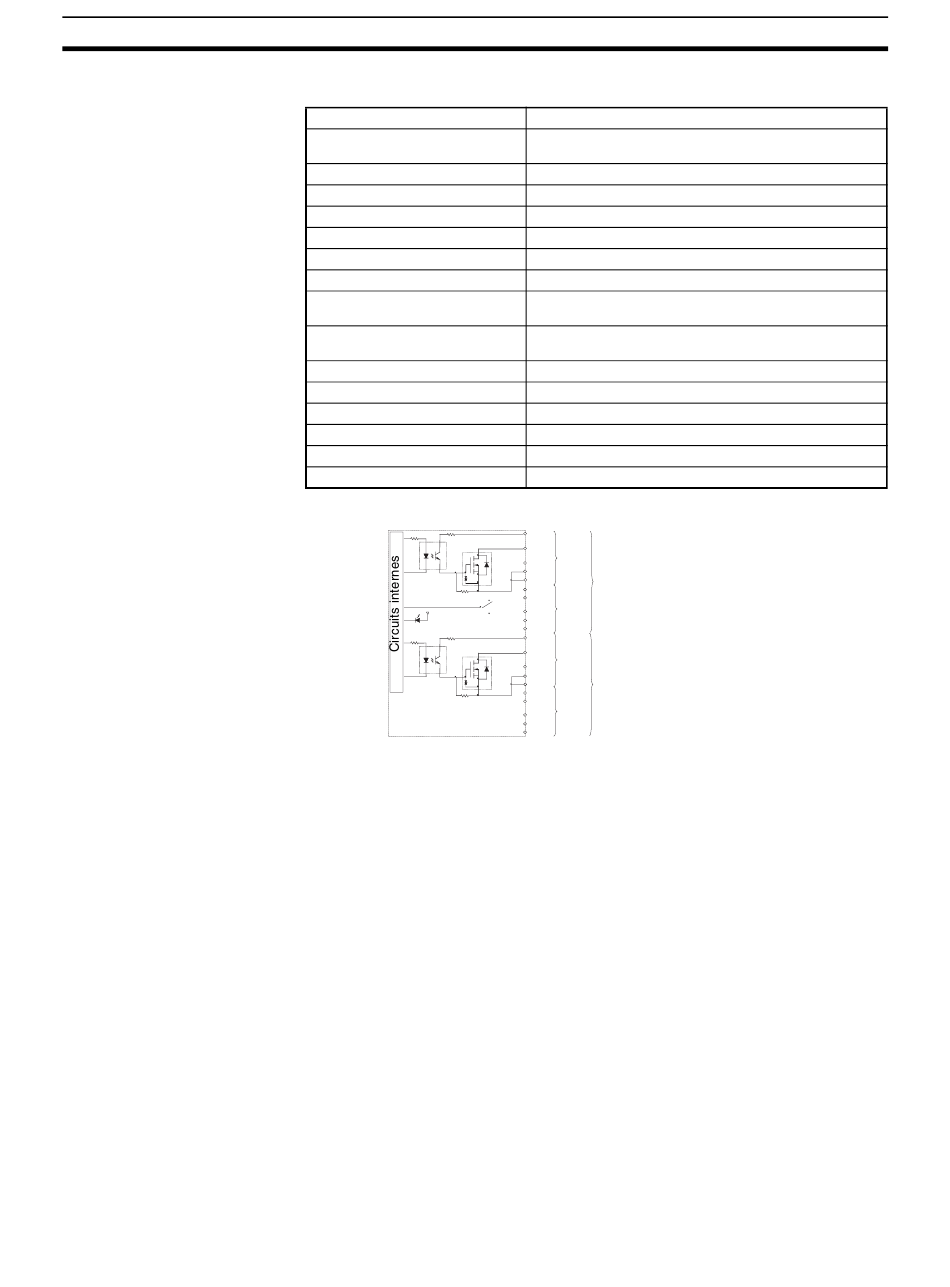

Carte de sorties à transistor CJ1W-OD263 (connecteurs MIL, 64 points, NPN)
Configuration du circuit
524
Tension nominale
Plage de tension de la charge de
fonctionnement
Courant de charge maximal
Courant induit maximal
Courant de fuite
Tension résiduelle
Temps de réponse à ON
Temps de réponse à OFF
Résistance d'isolation
Rigidité diélectrique
Nombre de circuits
Consommation en courant interne
Fusible
Alimentation externe
Poids
Accessoires
SW
Voyant de sortie
12 à 24 Vc.c.
10,2 à 26,4 Vc.c.
0,3 A/point, 1,6 A/commun, 6,4 A/carte
3,0 A/point, 10 ms max.
0,1 mA max.
1,5 V max.
0,5 ms max.
1,0 ms max.
20 MΩ entre les borniers externes et le bornier GR
(100 Vc.c.)
1 000 Vc.a. entre les borniers externes et le bornier GR
pendant 1 minute pour un courant de fuite de 10 mA max.
64 (16 points/commun, 4 circuits)
170 mA max.
aucun
12 à 24 V c.c., 50 mA minimum
110 g max.
aucun
+V
OUT00
à
m ch
OUT15
COM0
COM0
CN1
+V
OUT00
à
(m+1) ch
OUT15
COM1
COM1
+V
OUT00
à (m+2) ch
OUT15
COM2
COM2 CN2
+V
OUT00
à
(m+3) ch
OUT15
COM3
COM3
Annexe A
