Modification du mode de mise à jour de la PV de temporisation/compteur
6-4-3
Sélection du mode BCD ou du mode binaire et confirmation
Remarque
Sélection du mode BCD ou du mode binaire
1,2,3...
Lors de l'écriture d'un nouveau programme, le mode BCD ou binaire est
sélectionné dans les paramètres des propriétés de l'API, dans CX-
Programmer version 3.0.
La sélection du mode BCD/binaire est uniquement prise en charge par CX-
Programmer version 3.0 ou supérieure. CX-Programmer version 2.1 ou les
versions inférieures ne permettent pas la sélection de modes.
Utilisation du
CX-Programmer
mode BCD
Vers. 3.0
TIM
0000
#0010
Transfert du
programme
Utilisation du
utilisateur en
mode binaire
cours
TIMX
0000
&10
Mnémoniques :
Exemple d'utilisation du mode BCD : TIM
Exemple d'utilisation du mode binaire : TIMX

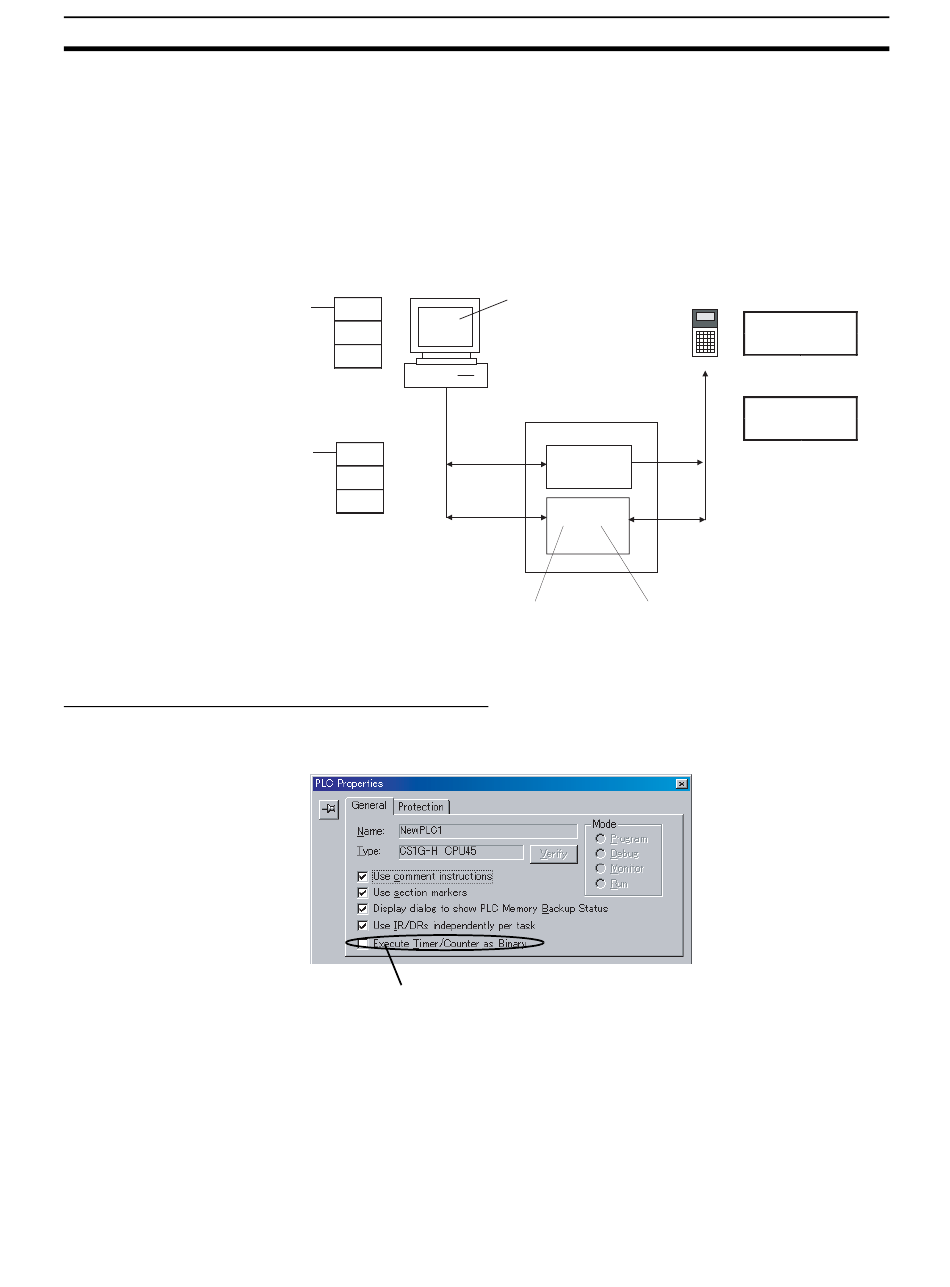

1. Sélectionnez le nom de l'API, cliquez avec le bouton droit de la souris et
sélectionnez PLC Properties.
Cochez cette case pour activer la configuration.
2. Cliquez sur l'onglet General et cochez la caseExecute Timers/Counters
as Binary.
• Non cochée (par défaut) : mode BCD
• Cochée : mode binaire
La valeur de consigne du mode de mise à jour de la PV de temporisation/
compteur configurée dans les propriétés de l'API sera stockée dans la
mémoire utilisateur de l'UC lors du transfert du programme utilisateur, du
CX-Programmer vers l'UC.
Console de
Le mode BCD/binaire
programmation
est sélectionné dans les
propriétés de l'API.
Il n'est pas possible de
sélectionner le mode
avec la console de
programmation.
UC CS1-H/CJ1-
H/CJ1M/CS1D
Définition du mode de
mise à jour de la PV de
temporisation/compteur
(Voir remarque.)
Programme
utilisateur
Remarque : La définition du mode de
Chapitre 6-4
Utilisation du
mode BCD
0 0 0 0 0 1
TIM
Valeur de consigne
#0010
Utilisation du
mode binaire
0 0 0 0 0 1
TIMX
Valeur de consigne
& 1 0
mise à jour de la PV de
temporisation/compteur
est sauvegardée dans le
293
