Concepts de base
38
• Instructions d'entrée (départs logiques et instructions intermédi-
aires) : L'instruction lit l'état des bits, effectue des comparaisons, teste
des bits ou effectue d'autres types de traitement lors de chaque cycle ;
elle enverra la condition d'exécution (flux d'alimentation) lorsque les résul-
tats passeront de ON à OFF. La condition d'exécution passera à OFF lors
du cycle suivant.
Instruction différenciée par le bas
Remarque Contrairement aux instructions différenciées par le haut, la
variation (%) de différenciation par le bas ne peut être ajoutée
qu'aux instructions LD, AND, OR, SET et RSET. Pour exécuter la
différenciation par le bas avec d'autres instructions, combinez les
instructions à une instruction DIFD ou DOWN. NOT ne peut être
ajouté aux instructions que si vous utilisez une UC CS1-H, CJ1-H,
CJ1M ou CS1D.
• Instructions d'entrée (départs logiques et instructions intermédi-
aires) : L'instruction lit l'état des bits, effectue des comparaisons, teste
des bits ou effectue d'autres types de traitement lors de chaque cycle ;
elle enverra une condition d'exécution OFF (arrêt du flux d'alimentation)
lorsque les résultats passeront de ON à OFF. La condition d'exécution
passera à ON lors du cycle suivant.

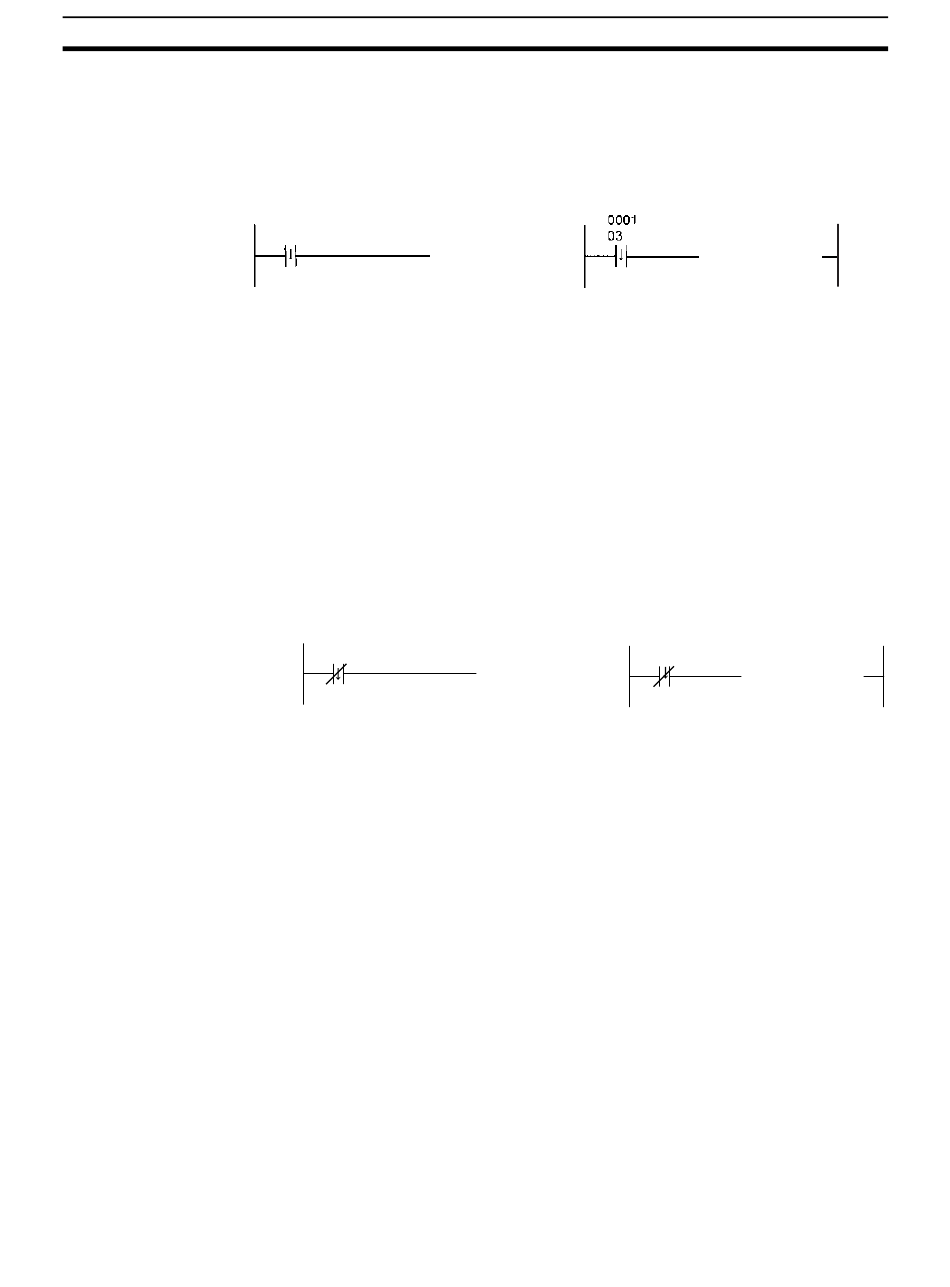

Instruction d'entrée différenciée par le bas
Exemple
Passera à ON lorsque le CIO 000103 basculera de
ON à OFF et passera à OFF après un cycle.
Exemple
0001
03
Condition d'exécution OFF créée pour un
seul cycle lorsque CIO 00103 passe de
ON à OFF.
Chapitre 2-1
