Concepts de base
Remarque
Remarque
42
• Si une opérande mot est spécifiée pour une instruction, les 16 bits
spécifiés des E/S seront mis à jour.
• Les entrées de l'opérande d'entrée ou de l'opérande source seront mises
à jour juste avant l'exécution d'une instruction.
• Les sorties de l'opérande de sortie ou de l'opérande de destination (D)
seront mise à jour juste après l'exécution d'une instruction.

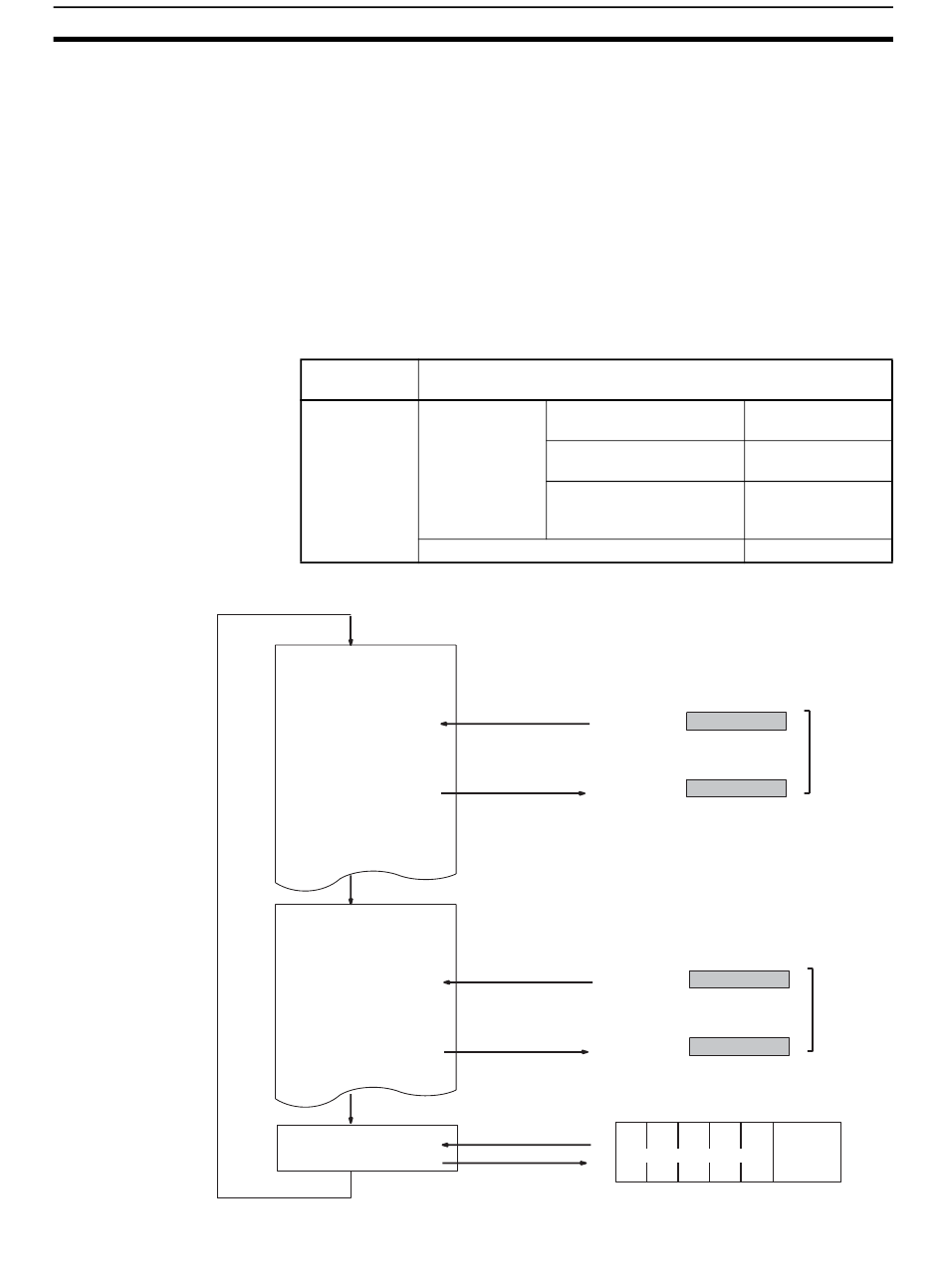

Ajoutez un point d'exclamation (!) (option de mise à jour immédiate) devant
l'instruction.
La mise à jour immédiate n'est pas prise en charge par les UC CS1D pour
systèmes d'UC en duplex, mais par contre elles prennent en charge la mise à
jour pour les instructions IORF(097) et DLNK(226).
Cartes mises à jour pour l'instruction I/O REFRESH
Emplacement
Rack UC ou rack d'extension E/S
(mais pas les racks esclaves SYSMAC BUS)
Cartes
Cartes d'E/S
standard
Cartes d'E/S spéciales
Les cartes d'E/S C200H ne peuvent pas être montées sur les API série CJ.
Haut
.
.
.
!LD 000101
.
.
.
!OUT 000209
.
.
.
END
Haut
Rafraîchis-
.
.
sement d'E/S
.
!MOV
0003
.
0004
.
.
END
Rafraîchissement d'E/S
Cartes d'E/S standard
série CS/CJ
Cartes d'E/S standard
C200H (voir remarque.)
Cartes d'E/S haute densité
groupe 2 C200H (voir
remarque.)
Rafraîchissement immédiat
Entrée
CIO 0001
Sortie
CIO 0002
S
CIO 0003
D
CIO 0004
Rafraîchissement cyclique
(traitement par lots)
Toutes les E/S réelles
Chapitre 2-1
Mises à jour
Mises à jour
Pas de mise à jour
Pas de mise à jour
15
0
Cartes
16 bits
15
0
15
0
Cartes
16 bits
15
0
