Paramètres du démarrage et maintenance
6-6-3
Sortie RUN
Remarque
!Attention
6-6-4
Paramètre du retard de la détection de mise hors tension
6-6-5
Désactivation des interruptions à la mise hors tension

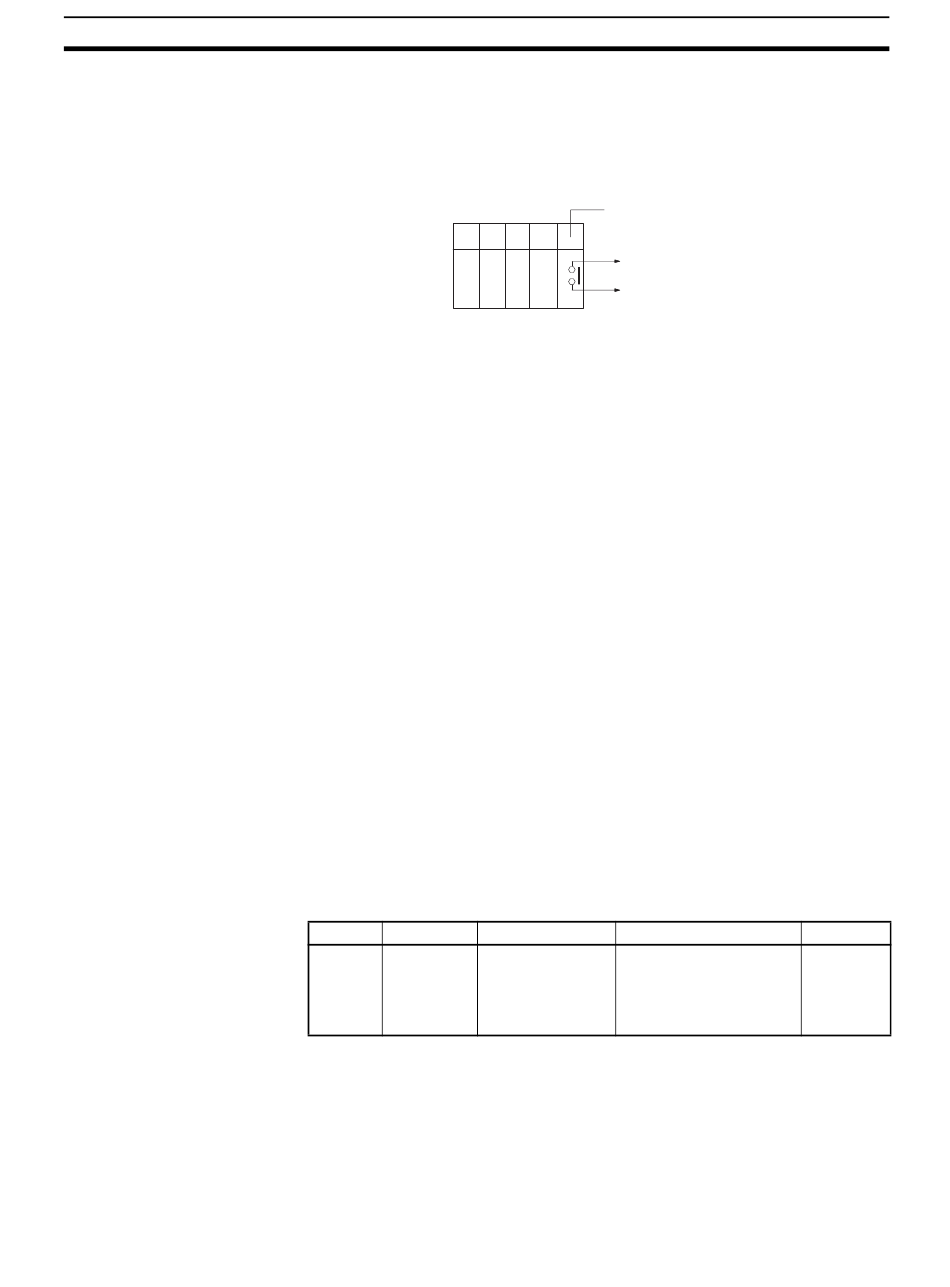

Certaines cartes d'alimentation (les C200HW-PA204R, C200HW-PA209R,
CJ1W-PA205R et CS1D-PA207R) sont équipées d'une sortie RUN. Ce point de
sortie est à ON (fermé) lorsque l'UC fonctionne en mode RUN ou MONITOR, et à
OFF (ouvert) lorsque l'UC est en mode PROGRAM.
Vous pouvez utiliser cette sortie RUN pour créer un circuit de sécurité
externe, par exemple, un circuit d'arrêt d'urgence qui empêche l'alimentation
externe d'une carte de sortie de délivrer du courant lorsque l'API n'est pas
sous tension.
Si vous utilisez une carte d'alimentation sans sortie RUN, vous pouvez créer
un sortie équivalente en programmant le drapeau Toujours ON (A1) en tant
que condition d'exécution d'un point de sortie à partir d'une carte de sortie.
Si l'alimentation externe de la carte de sortie s'allume avant l'alimentation de
l'API, la carte de sortie risque de dysfonctionner temporairement à la
première mise en marche de l'API. Pour éviter tout dysfonctionnement,
ajoutez un circuit externe qui empêche l'alimentation externe de la carte de
sortie de s'allumer avant l'alimentation de l'API. Créez un circuit de sécurité
similaire à celui décrit plus haut pour garantir que le courant est
exclusivement délivré par une alimentation externe lorsque l'API fonctionne
en mode RUN ou MONITOR.
En règle générale, une interruption d'alimentation est détectée dans un délai de
10 à 25 ms (2 à 5 ms pour les alimentations c.c.) lorsque la tension chute en
dessous de 85 % de la valeur nominale minimale (80 % pour les alimentations
c.c.). Il existe, dans la configuration de l'API, un paramètre (adresse 225 bits 0 à
7, Retard de la détection de mise hors tension) qui permet d'allonger cette durée
jusqu'à 10 ms (jusqu'à 2 ms pour les alimentations c.c.).
Lorsque la tâche d'interruption de mise hors tension est activée, elle est exécutée
lorsque l'interruption d'alimentation est confirmée, sinon l'UC est réinitialisée et
s'arrête de fonctionner.
Paramètres associés
Adresse
Nom
CIO 256,
Retard de la
Définir le temps de
bits 00 à
détection de
retard avant la
07
mise hors
détection d'une
tension
interruption
d'alimentation.
Cette fonction est uniquement prise en charge par les UC CS1-H, CJ1-H,
CJ1M ou CS1D.
Dans le cas des UC CS1-H, CJ1-H, CJ1M ou CS1D, des zones du
programme peuvent être protégées des interruptions à la mise hors tension et
être ainsi exécutées avant l'UC, même si l'alimentation est interrompue. Cette
opération est réalisée à l'aide des instructions DISABLE
INTERRUPTS (DI(693)) et ENABLE INTERRUPTS (EI(694)).
Carte d'alimentation
sortie RUN
Signification
Paramètre
00 à 0A (hex.) : 0 à 10 ms 00 (hex.) :
Chapitre 6-6
Par défaut
0 ms
303
