Concepts de base

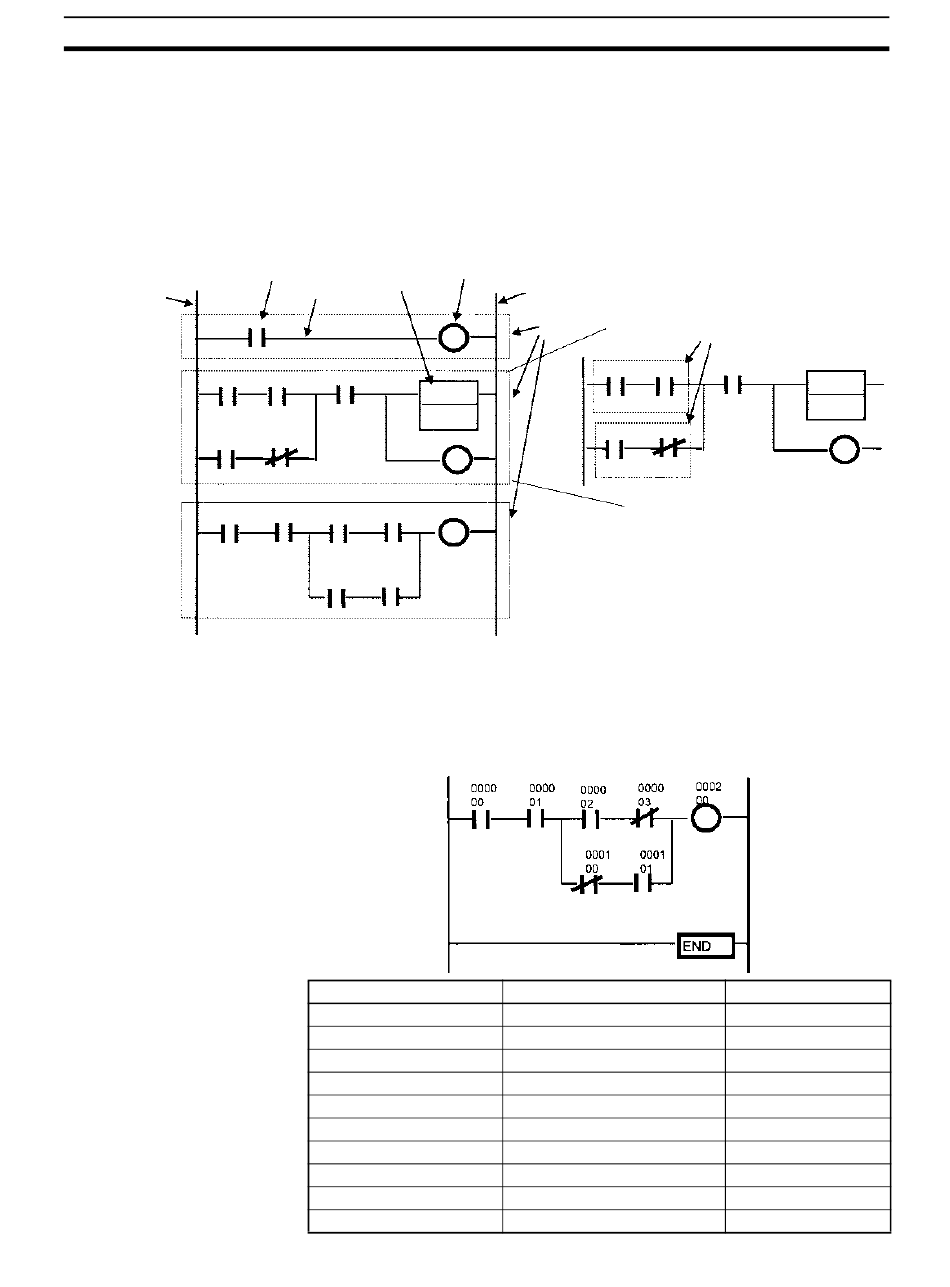

Structure générale du
schéma contact
Bit d'entrée
Barre de
bus gauche
Mnémonique
Un schéma contact comprend les éléments suivants : des barres de bus gauche
et droite, des lignes de connexions, des bits d'entrée, des bits de sortie et des
instructions spéciales. Un programme consiste en une ou plusieurs équations
logiques. Une équation logique est une unité qui peut être partagée lorsque le
bus est séparé horizontalement. En forme mnémonique, une équation logique
est l'ensemble des instructions allant de l'instruction LD/LD NOT à l'instruction de
sortie située juste avant les instructions LD/LD NOT suivantes. Une équation
logique d'un programme consiste en un bloc d'instructions qui commence par
une instruction LD/LD NOT indiquant un départ logique.
Instruction
Bit de sortie
spéciale
Ligne de
connexion
Un programme mnémonique est une série d'instructions de schéma contact
exprimées sous la forme mnémonique. Il possède des adresses de programmes
et chaque adresse de programme correspond à une instruction. Les adresses de
programmes sont formées de six chiffres, la première étant 000000.
Exemple
Adresse de programme
000000
000001
000002
000003
000004
000005
000006
000007
000008
000009
Ligne de terminaison
Segments
Blocs d'instruction
Instruction (mnémonique)
LD
AND
LD
AND NOT
LD NOT
AND
OR LD
AND LD
OUT
END
Chapitre 2-1
Opérande
000000
000001
000002
000003
000100
000101
000200
