Traitement des fichiers
Vérification des opérations de sauvegarde avec les voyants
Opération de sauvegarde
Sauvegarde de données de
l'UC sur la carte mémoire
Restauration des données de
la carte mémoire sur l'UC.
234
L'état du voyant d'alimentation de la carte mémoire (MCPWR) indique si une
opération de sauvegarde simple s'est déroulée correctement ou non.
Déroulement normal
(Voir remarque 1).
Etat de MCPWR
Allumé → Reste allumé
pendant que vous appuyez
sur l'interrupteur
d'alimentation de la carte
mémoire. → Clignote une fois.
→ Allumé pendant l'écriture.
→ Eteint après l'écriture des
données.
Allumé lors de la mise sous
tension. → Clignote une fois.
→ Allumé pendant la lecture.
→ Eteint après la lecture des
données.

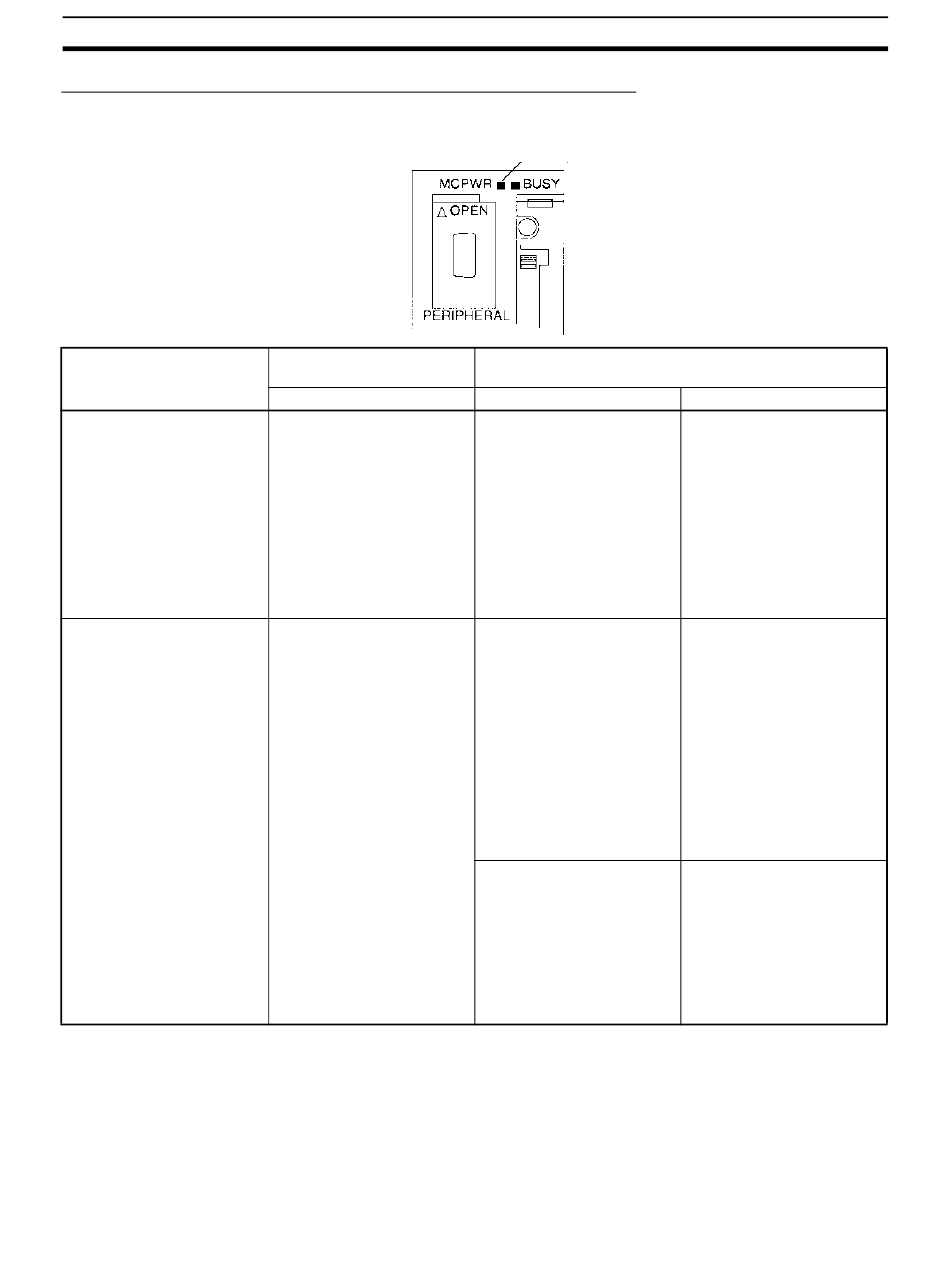

Voyant MCPWR
(Cet exemple présente
une UC série CS.)
Erreur survenue
Etat de MCPWR
Allumé → Reste allumé
pendant que vous appuyez
sur l'interrupteur
d'alimentation de la carte
mémoire. → Continue de
clignoter. → S'allume lorsque
vous appuyez sur
l'interrupteur d'alimentation de
la carte mémoire.
Allumé lors de la mise sous
tension. → Clignote à cinq
reprises. → S'éteint.
Allumé lors de la mise sous
tension. → Clignote une fois.
→ Allumé pendant la lecture.
→ Clignote à trois reprises. →
Eteint après la lecture des
données.
Chapitre 5-2
Erreur
Aucun fichier ne sera créé
avec les erreurs suivantes :
Capacité de la carte mémoire
insuffisante
(Voir remarque 2.)
Erreur mémoire dans l'UC
Erreur de bus E/S (lors de
l'écriture de données sur une
unité ou une carte, UC CS1-
H, CS1D, ou CJ1-H
uniquement)
Les données ne seront pas
lues avec les erreurs
suivantes :
Le programme sur la carte
mémoire dépasse la capacité
de l'UC
Les fichiers de sauvegarde
requis n'existent pas sur la
carte mémoire.
Le programme ne peut pas
être écrit car il est protégé en
écriture (La broche 1 de
l'interrupteur DIP est sur ON.)
Attention : les données seront
pas lues avec l'erreur
suivante.
Les fichiers EM et les
banques EM de l'UC ne
correspondent pas (numéros
de banques non consécutifs
ou non-concordance du
numéro de banque max.).
