Concepts de base
2-1-2
Informations de base concernant les instructions
Flux logique (P.F., condition
d'exécution)
Condition d'instruction
Drapeaux
Flux d'alimentation
Instructions d'entrée
Instructions de sortie
Conditions d'instruction

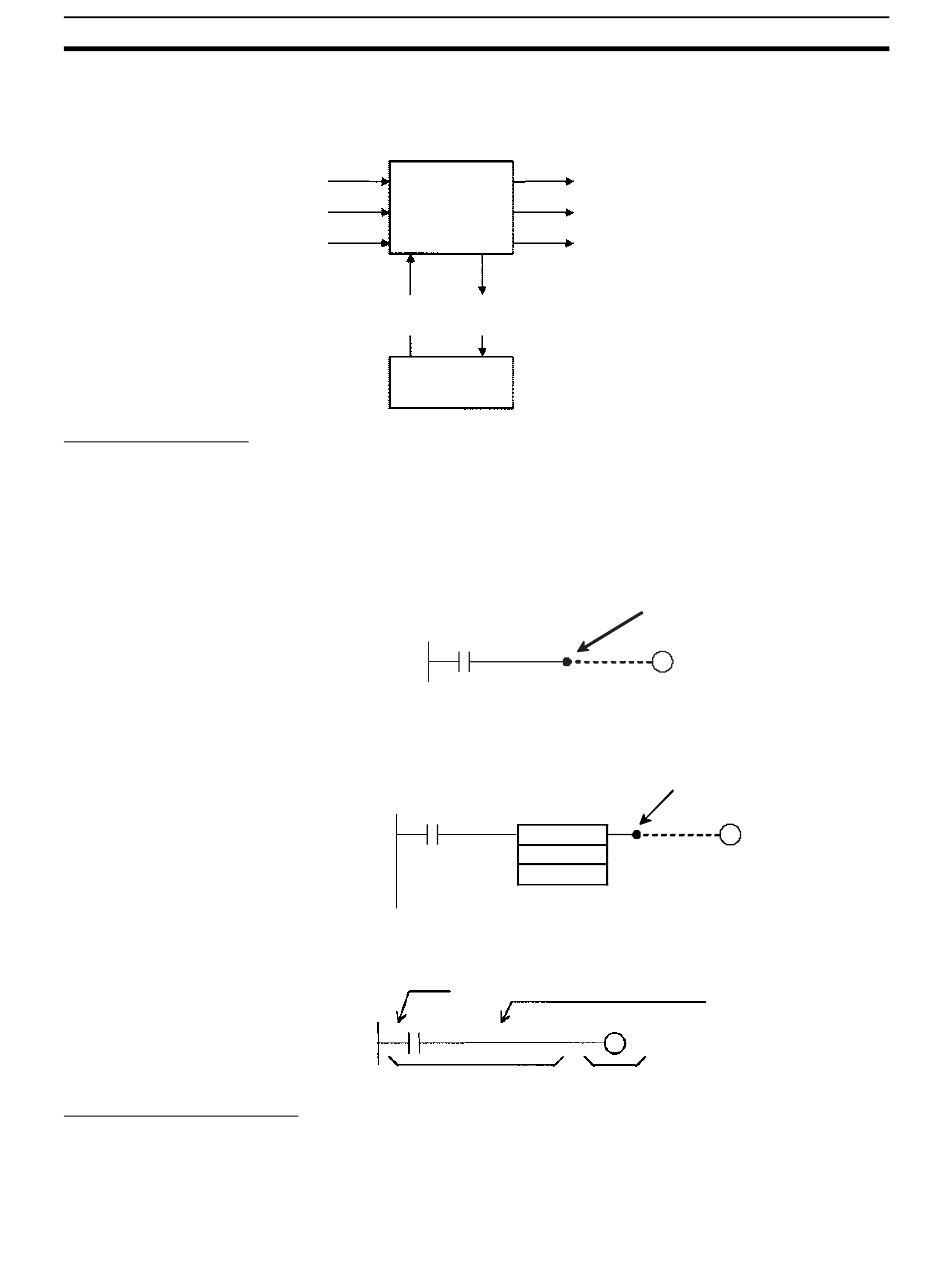

Un programme, c'est une suite d'instructions. Le diagramme suivant présente
la structure conceptuelle des entrées et sorties d'une instruction.
Instruction
Opérandes
Opérandes
(sources)
(destinations)
Mémoire
Le flux d'alimentation est la condition d'exécution utilisée pour contrôler
l'exécution et les instructions lorsque les programmes s'exécutent
normalement. Dans un schéma contact, le flux d'alimentation représente l'état
de la condition d'exécution.
• Les instructions de chargement indiquent un départ logique et sortent la
condition d'exécution.
• Les instructions intermédiaires entrent le flux d'alimentation en tant que
condition d'exécution et le sortent vers une instruction intermédiaire ou de
sortie.
Les instructions de sortie exécutent toutes les fonctions et utilisent le flux
d'alimentation comme condition d'exécution.
Flux logique LD
Bloc d'entrée
Les conditions d'instruction sont des conditions spéciales liées à l'exécution
générale des instructions fournies par les instructions suivantes. Le niveau de
priorité des conditions d'instruction est supérieur à celui du flux d'alimentation
lorsqu'il s'agit de décider si une instruction doit être exécutée ou non. Il se
peut qu'une instruction ne doive plus être exécutée ou qu'elle agisse
différemment en fonction des conditions d'instruction. Les conditions
Flux logique (P.F., condition
d'exécution)*1
Condition d'instruction*2
Drapeau
*1 : Instructions d'entrée uniquement.
*2 : Pas de sortie pour toutes
les instructions.
Sort la condition
d'exécution.
Sort la condition
d'exécution.
=
D00000
#1215
Bloc de sortie
Chapitre 2-1
Flux logique pour
l'instruction de
sortie
23
