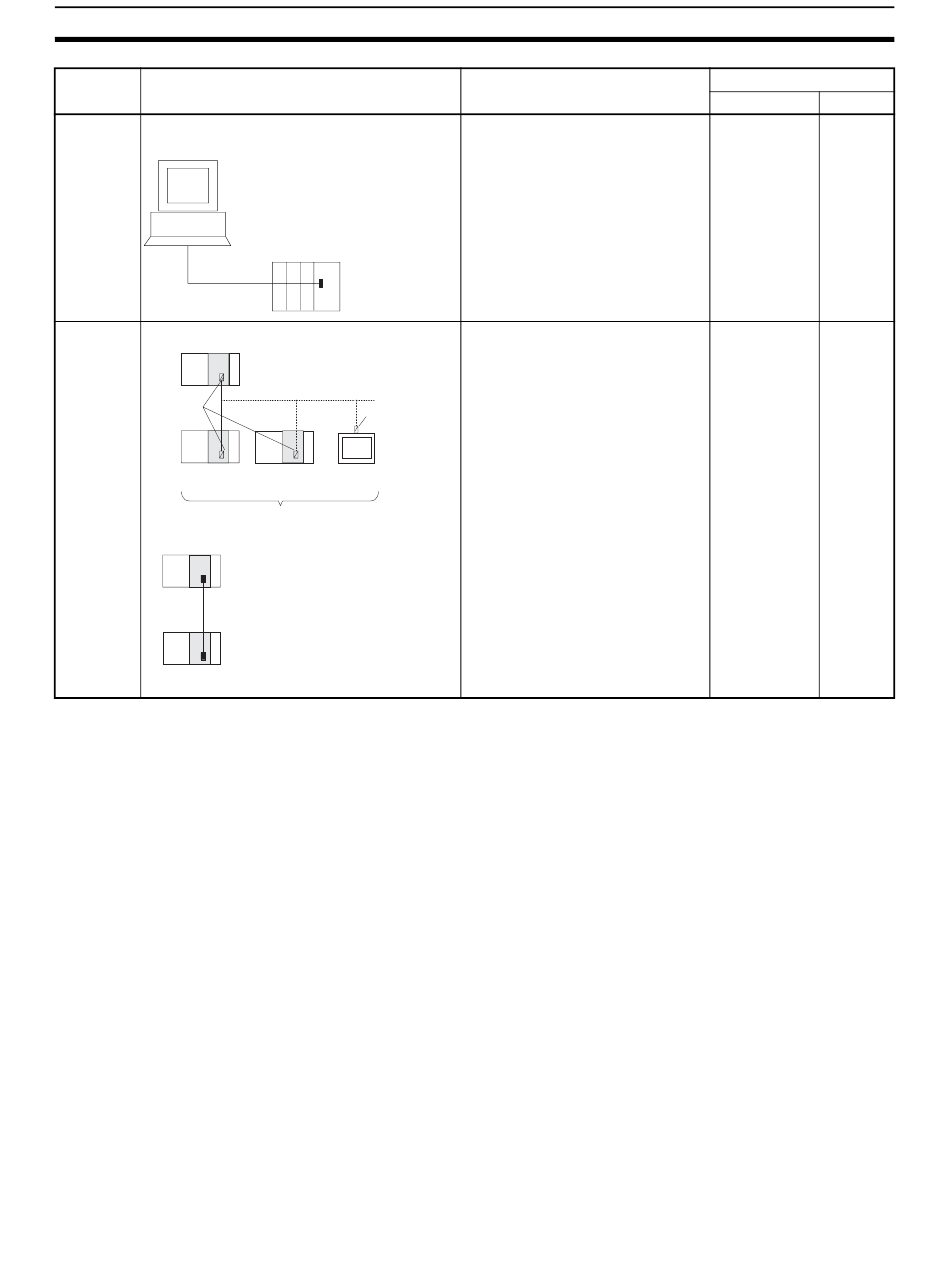

Communications en série
Protocole
Bus péri-
Périphériques de programmation
phérique
(pas les consoles de programmation)
Liaisons
Carte UC CJ1M
Carte d'analyse
API série
(CJ1M uni-
quement).
CJ1W-CIF11
connectée au
port RS-232C
(Voir remarque.)
Carte UC CJ1M
Carte analysée
Carte UC CJ1M
Carte d'analyse
RS-232C
Carte UC CJ1M
Carte analysée
Remarque
Connexions
RS-422A/485
Pour IHM série NS :
NS-AL002
Carte UC CJ1M
Carte analysée
8 unités max.
Vous trouverez ici une description des communications Host Link et sans
protocole.
L'adaptateur CJ1W-CIF11 n'est pas isolé et la distance de transmission totale
est de 50 mètres maximum. Si la distance de transmission totale est
supérieure à 50 mètres, utilisez l'adaptateur isolé NT-AL001 mais jamais le
CJ1W-CIF11. Si vous utilisez uniquement l'adaptateur NT-AL001, la distance
de transmission totale est de 500 mètres maximum.
Description
Assure des communications à
grande vitesse avec des périphéri-
ques de programmation différents
des consoles de programmation.
(La programmation déportée via
modems n'est pas prise en charge).
9 UC maximum, comprenant une
carte d'analyse et huit cartes interro-
gées, peuvent partager jusqu'à
10 mots par carte.
Un convertisseur RS-422A peut être
connecté au port RS-232C de cha-
que UC pour communiquer via
RS-422A/485, ou deux UC peuvent
communiquer via une connexion
RS-232C.
Les liaisons API en série peuvent
également inclure des IHM sous
forme de cartes interrogées via des
liaisons NT Link (1:N) associées à
des UC CJ1M.
Chapitre 6-3
Ports
Périphérique RS-232C
OK
OK
Non autorisé
OK
277
