Essais de fonctionnement et débogage
Remarque
Tracé de données
programmé
Tracé de données sur un
cycle
Tracé de données via TRSM
Procédure de traçage des données
1,2,3...
340
Utilisez un périphérique de programmation pour activer le bit de démarrage de
l'échantillonnage (A50815). N'activez jamais ce bit à partir du programme
utilisateur.

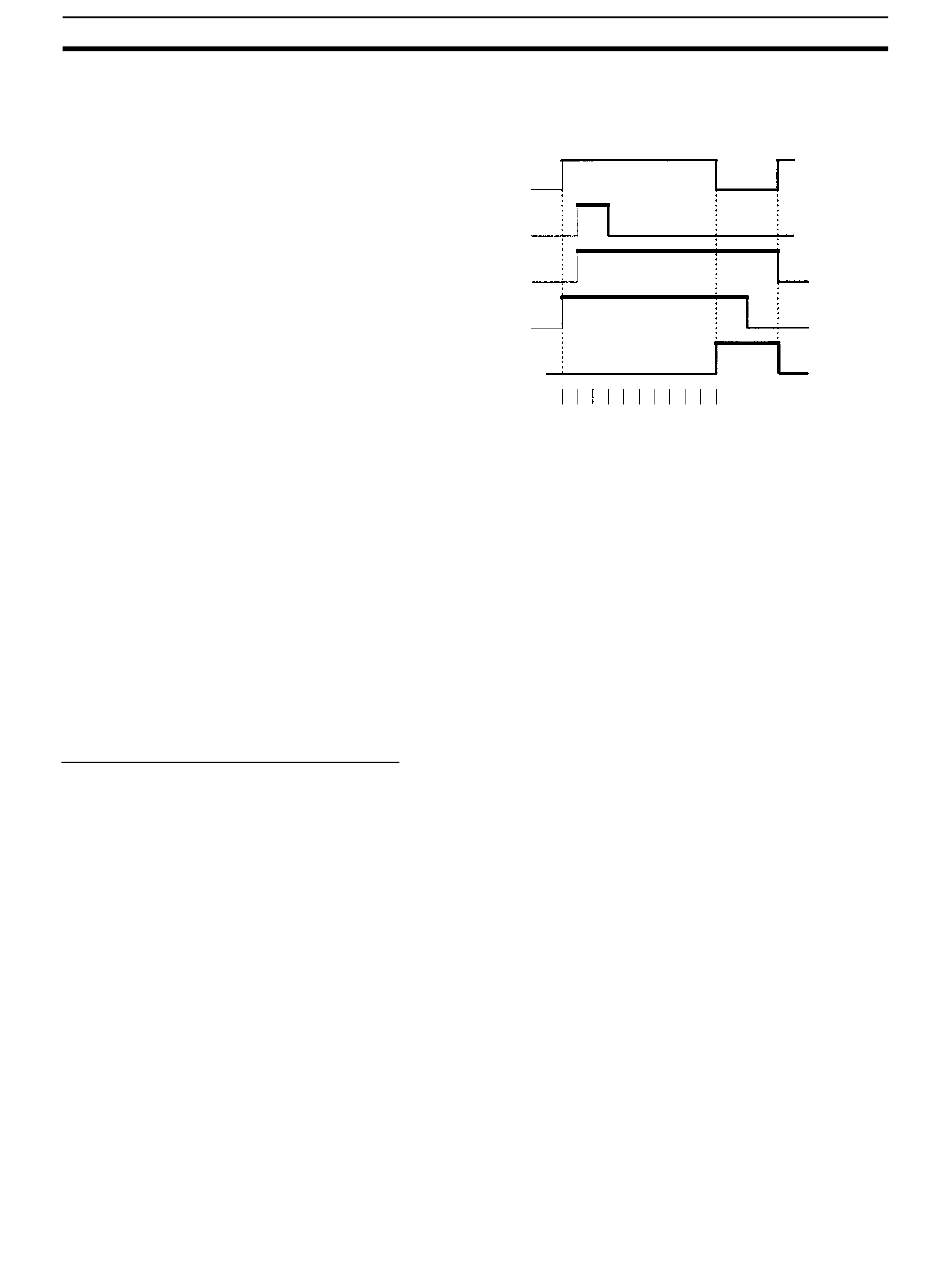

Bit de démarrage de
l'échantillonnage
Bit de démarrage du tracé
Drapeau de surveillance du
déclenchement du tracé
Drapeau de tracé en cours
Drapeau de tracé terminé
Echantillonnage
Vous pouvez exécuter les tracés suivants :
Un tracé de données programmé réalise un échantillonnage des données à
intervalles fixes. Les temps d'échantillonnage spécifiés vont de 10 à 2 550 ms par
pas de 10 ms. N'utilisez jamais l'instruction TRSM dans le programme utilisateur
et assurez-vous que la période d'échantillonnage définie est supérieure à 0.
Un tracé de données sur un cycle réalise un échantillonnage des données de
mise à jour d'E/S à la fin des tâches du cycle complet. N'utilisez jamais
l'instruction TRSM dans le programme utilisateur et assurez-vous que la période
d'échantillonnage définie est supérieure à 0.
Un échantillon est prélevé une fois, lorsque l'instruction TRACE MEMORY
SAMPLING (TRSM) est exécutée. Si plusieurs instructions TRSM sont utilisées
dans le programme, un échantillon est prélevé à chaque exécution de l'instruction
TRSM, après que la condition de déclenchement du tracé a été satisfaite.
Pour exécuter un tracé, procédez comme suit :
1. Utilisez CX-Programmer pour configurer les paramètres de tracé de
données (exécutez PLC/Data Trace et configurez sous Execute/Set) :
l'adresse des données échantillonnées, la période d'échantillonnage, le
temps de retard et les conditions de déclenchement.
2. Utilisez CX-Programmer pour démarrer l'échantillonnage ou activez le bit
de démarrage de l'échantillonnage (A50815).
3. Appliquez la condition de déclenchement du tracé.
4. Terminez le tracé des données.
5. Utilisez CX-Programmer pour lire les données de tracé.
a. Sélectionnez Data Trace dans le menu de l'API.
b. Sélectionnez Select dans le menu d'exécution.
c. Sélectionnez Execute dans le menu d'exécution.
d. Sélectionnez Read dans le menu d'exécution.
