Précautions

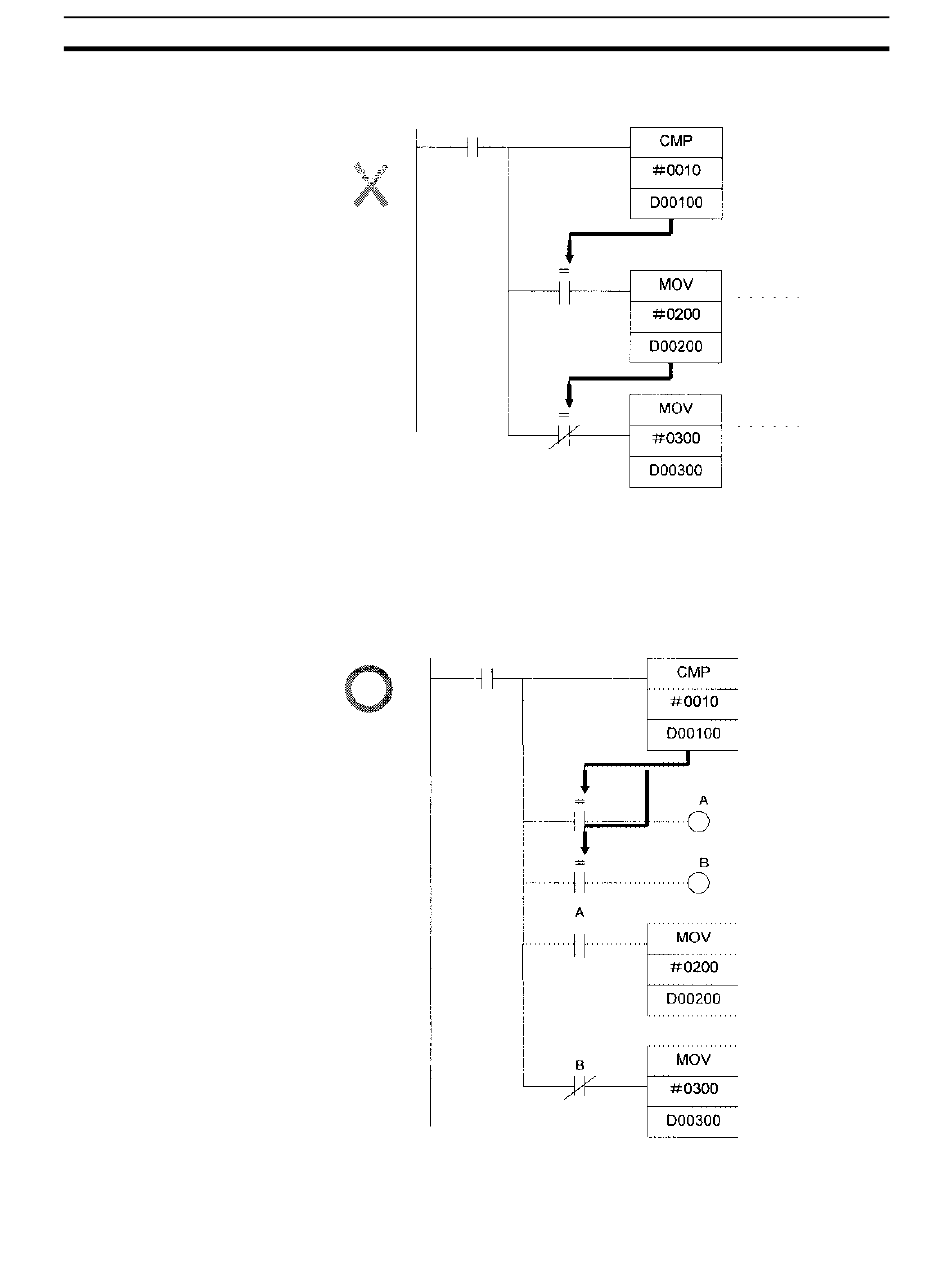

Exemple : L'exemple suivant déplacera #0200 vers D00200 si D00100 contient
#0010 et déplacera #0300 vers D00300 si D00100 ne contient pas #0010.
Utilisa-
tion
incor-
recte
Le drapeau d'égalité passera à ON si D00100 de l'équation logique ci-dessus
contient #0010. #0200 sera déplacé vers D00200 pour l'instruction (1), mais
ensuite le drapeau d'égalité passera à OFF car les données source #0200 ne
sont pas 0000 hex. L'instruction MOV (2) sera ensuite exécutée et #0300 sera
déplacé vers D00300. Il faudra donc insérer une équation logique, comme
illustré ci-dessous, afin d'éviter que les résultats de la première instruction
MOVE ne soient repris.
Utilisation
correcte
Chapitre 2-2
Reflète les résultats de
l'exécution de CMP.
(1)
Reflète les résultats de
l'exécution de MOV.
(2)
Reflète les résultats
de l'exécution de CMP.
