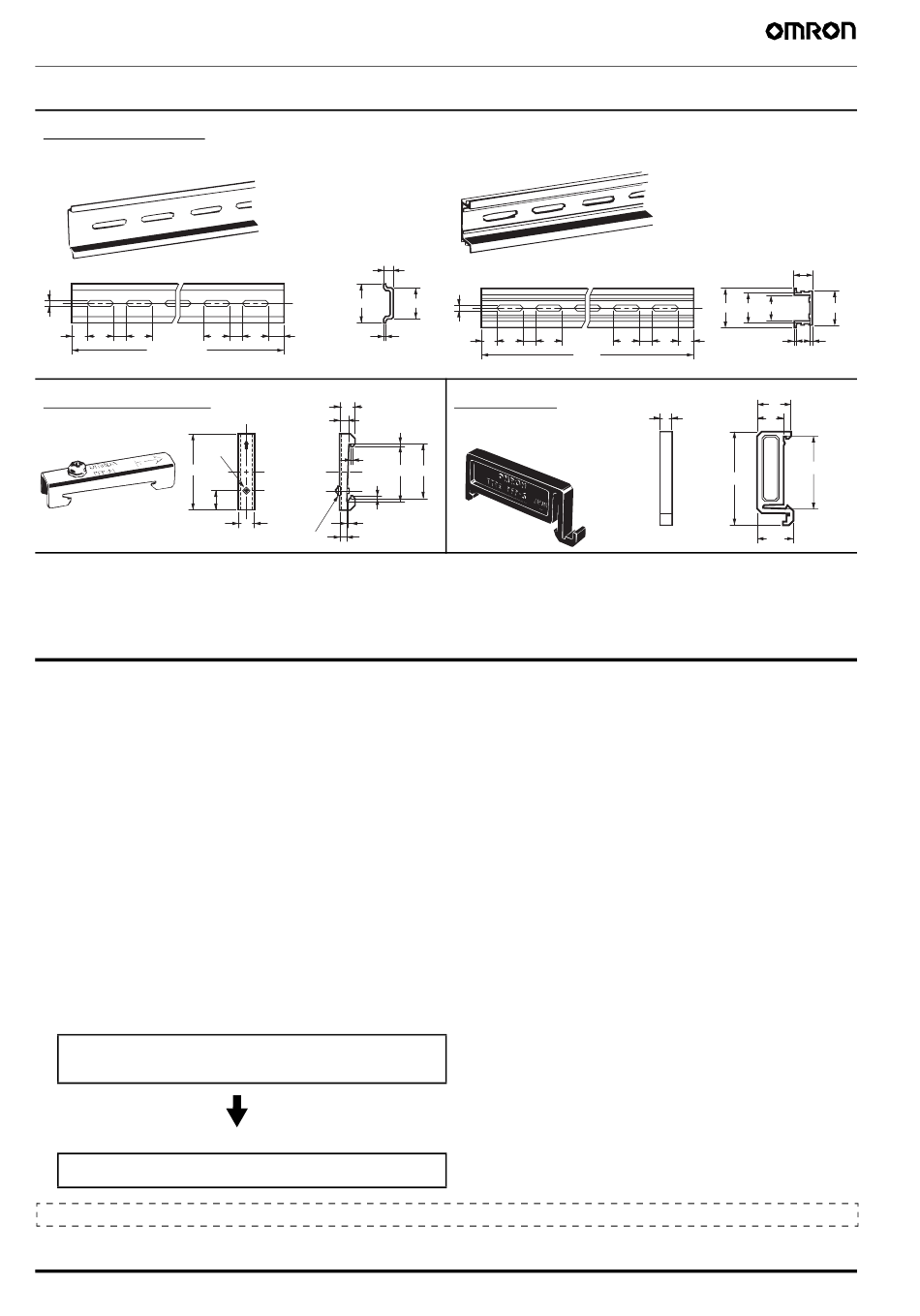

■ Accessoires de montage du rail (à commander séparément)
Rail de montage
PFP-100N
PFP-50N
4,5
15
25
25
10
1.000 (500) *
* Les valeurs entre parenthèses concernent le PFP-50N.
Plaque terminale
PFP-M
M4 × 8
vis à tête
plate
50
11,5
Précaution lors de la sélection des modules logiques
programmables ZEN
■ Modifications apportées par rapport aux modèles précédents
• Les plages d'alimentation et de tension de sortie transistor pour les modules d'UC et les modules d'E/S d'extension avec alimentation c.c. ont
été étendues de 10,8 à 28,8 V c.c.
• La largeur des modules d'E/S d'extension a été réduite de moitié et seuls les modèles à 8 points sont disponibles.
• La méthode de connexion entre le module d'UC et les modules d'E/S d'extension a changé.
• Le fonctionnement à double minuterie a été ajouté aux temporisateurs.
• Le fonctionnement programmé sur plusieurs jours et le fonctionnement par sortie à impulsions ont été ajoutés dans les temporisations
hebdomadaires.
• Un compteur à 8 chiffres et des comparateurs à 8 chiffres ont été ajoutés.
• La précision des entrées analogiques a été augmentée de ±1,5% FS.
• La précision de temporisation des temporisateurs hebdomadaires et des temporisateurs calendaires a été augmentée à ±15 s ou moins par
mois (à 25°C).
• Les paramètres des heures d'été et d'hiver ont été ajoutés pour l'Australie et la Nouvelle Zélande.
• Des modules d'UC avec communications RS-485 et des modules d'UC économiques et ont été ajoutés.
• Les fentes de dégagement de la chaleur dans le cas de modules d'UC et de modules d'E/S d'extension ont été supprimées pour empêcher
l'entrée de corps étrangers.
Les références ont été modifiées afin de refléter la fonctionnalité améliorée.
Numéros des modèles précédents
ZEN-@C@@@-@
(modules d'UC antérieurs à V1)
ZEN-@C@@@-@-V1
(modules d'UC antérieurs à V1)
ZEN-@E@@
(modules d'E/S d'extension de type 4E/8E)
Numéros des nouveaux modèles
ZEN-@C@@@-@-V2
(modules d'UC V2)
ZEN-8E1@@
(module d'E/S d'extension de type 8E1)
Les cassettes mémoire, câbles de connexion et batteries n'ont pas été modifiés et peuvent être utilisés tels quels avec les nouveaux modèles.
28
Module Logique ZEN V2
7,3
±0,15
35
±0,3
25
25
15 (5) *
10
10
6,2
1
1,8
10
1,3
Rondelle à ressort M4
4,8
Modules ZEN V2
PFP-100N2
4,5
27
±0,15
1
15
25
25
10
Entretoise
PFP-S
1,8
35,5 35,3
±0,3
35
27
25
25
15
10
1.000
5
44,3
16
24
29,2
1
1,5
16
12
34,8
16,5
