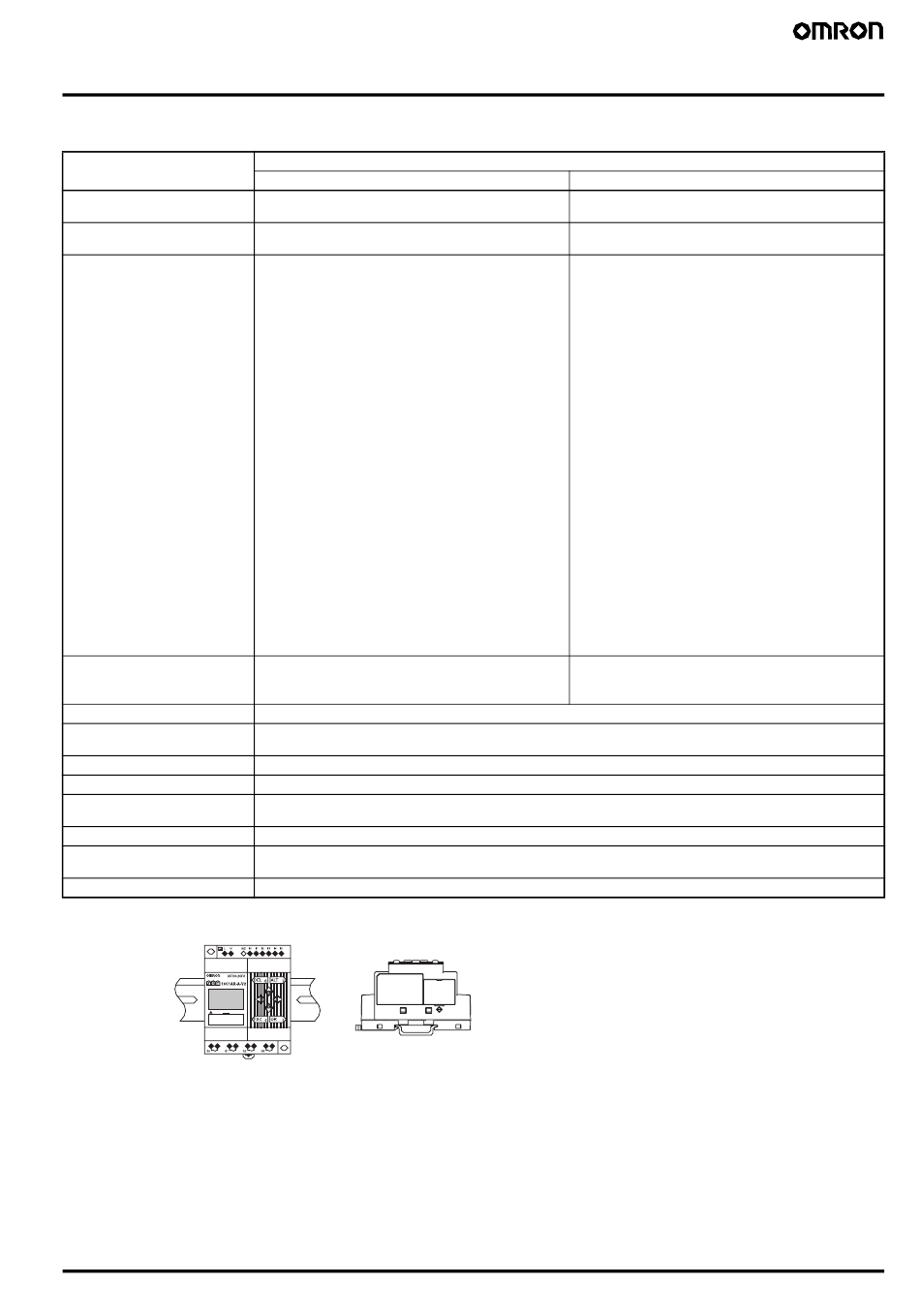

Caractéristiques
■ Valeurs nominales
Tension d'alimentation
nominale
Plage de tension de
fonctionnement
Consommation
Courant d'appel
Température ambiante
Température ambiante de
stockage
Humidité ambiante relative
Conditions ambiantes
Méthode de montage
Bornier
Couple de serrage de la vis de
borne
Classe de protection
Remarque : 1. Peut être monté sur un rail DIN de 35 mm.
2.
Installation standard (verticale)
ZEN-@C@AR-A-V2/ZEN-8E1AR
100 à 240 V c.a., 50/60 Hz
85 à 264 V c.a.
Modules d'UC sans modules d'E/S d'extension
• ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2/
ZEN-10C3AR-A-V2
100 V c.a. : 5 VA max.
240 V c.a. : 7 VA max.
• ZEN-10C4AR-A-V2
100 V c.a. : 6 VA max.
240 V c.a. : 8 VA max.
• ZEN-20C@AR-A-V2
100 V c.a. : 7 VA max.
240 V c.a. : 10 VA max.
Modules d'UC avec trois modules d'E/S d'extension
• ZEN-10C1AR-A-V2/ZEN-10C2AR-A-V2
100 V c.a. : 6 VA max.
240 V c.a. : 8 VA max.
• ZEN-10C4AR-A-V2
100 V c.a. : 7 VA max.
240 V c.a. : 9 VA max.
• ZEN-20C@AR-A-V2
100 V c.a. : 8 VA max.
240 V c.a. : 11 VA max.
Modules d'E/S d'extension
• ZEN-8E1AR
100 V c.a. : 3 VA max.
240 V c.a. : 4 VA max.
ZEN-10C@AR-A-V2 : 4,5 A max.
ZEN-20C@AR-A-V2 : 4,5 A max.
ZEN-8E1AR :
4 A max.
0 à 55°C (−25 à 55°C pour les modèles ZEN-@C2@@-@-V2)
−20 à 75°C (−40 à 75°C pour les modèles ZEN-@C2@@-@-V2)
10 à 90 % (sans condensation)
Sans gaz corrosifs
Montage en surface, montage sur rail DIN (installation standard (verticale) et installation horizontale)
(Voir remarques 1 et 2.)
Bornier pour fils rigides (utilisez un câble rigide ou une borne à fils fins).
0,565 à 0,6 N·m (5 à 5,3 in-lb)
IP20 (Monté dans un panneau de commande)
Installation horizontale
Spécification
12 à 24 V c.c. (Taux d'ondulation c.c. : 5 % max.)
10,8 à 28,8 V c.c.
Modules d'UC sans modules d'E/S d'extension
• ZEN-10C@DR-D-V2
12/24 V c.c. : 3 W max.
(ZEN-10C3DR-D-V2 : 2,8 W max.)
• ZEN-10C@DT-D-V2
12/24 V c.c. : 2 W max.
• ZEN-20C@DR-D-V2
12/24 V c.c. : 4 W max.
• ZEN-20C@DT-D-V2
12/24 V c.c. : 2 W max.
Modules d'UC avec trois modules d'E/S d'extension
• ZEN-10C@DR-D-V2
12/24 V c.c. : 4 W max.
• ZEN-10C@DT-D-V2
12/24 V c.c. : 3 W max.
• ZEN-20C@DR-D-V2
12/24 V c.c. : 5 W max.
• ZEN-20C@DT-D-V2
12/24 V c.c. : 3 W max.
Modules d'E/S d'extension
• ZEN-8E1DR
12/24 V c.c. : 2 W max.
ZEN-10C@D@-D-V2 :30 A max.
ZEN-20C@D@-D-V2 :30 A max.
ZEN-8E1DR :
Module Logique ZEN V2
ZEN-@C@D@-D-V2/ZEN-8E1D@
15 A max.
Modules ZEN V2
7
