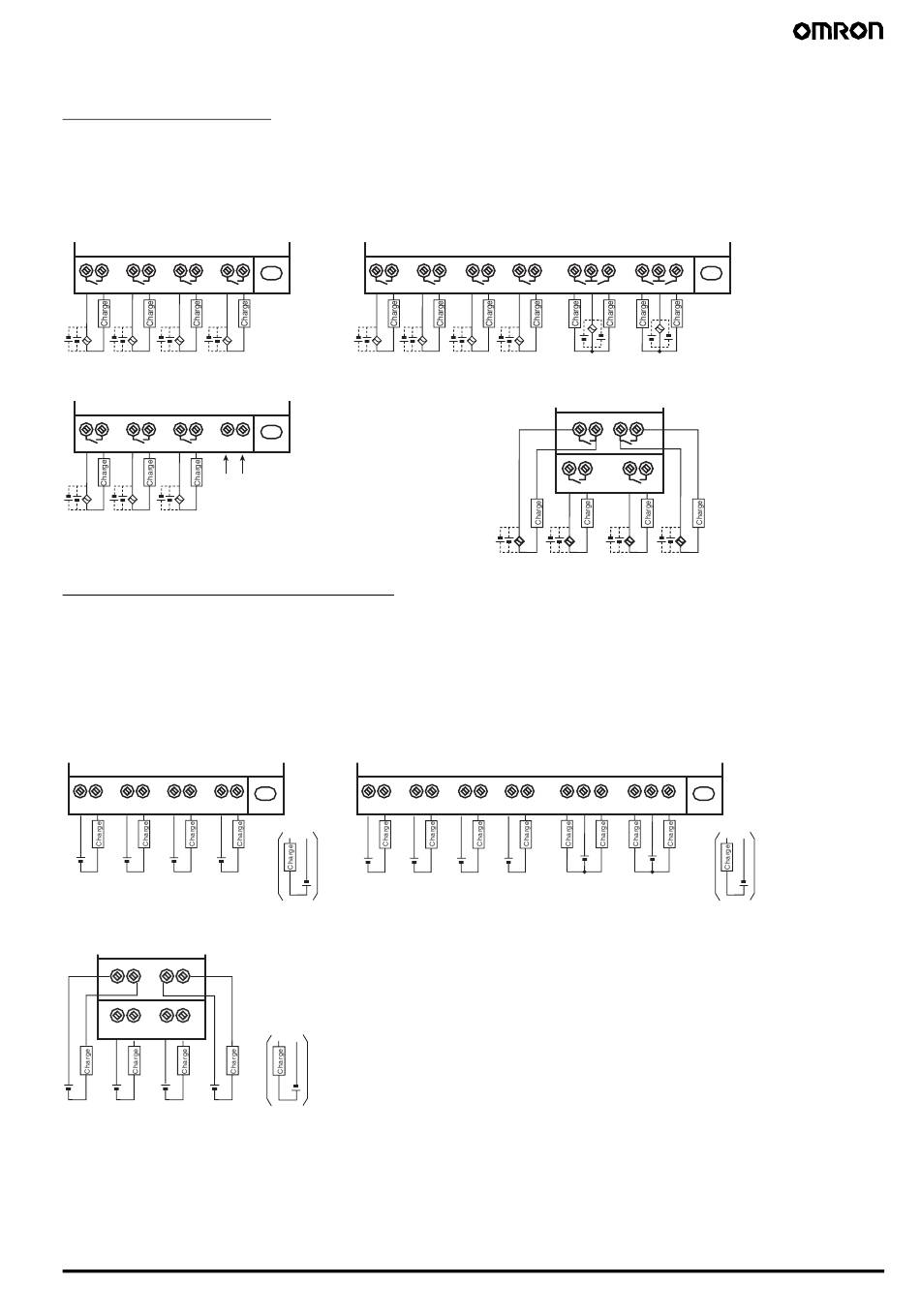

■ Raccordements de sortie
Module sorties relais
Les quatre circuits de sortie relais situés dans les modules d'UC à 10 points d'E/S et les modules d'E/S d'extension disposent de contacts
indépendants. Les modules d'UC à 20 points d'E/S disposent de 4 contacts indépendants (Q0 à Q3) et les quatre restants (Q4 à Q7) disposent
de 2 points/bornes communes. Il n'y a aucune restriction en termes de polarité.
Modules d'UC de type LCD Standard, modules d'UC de type LED et modules d'UC de type
économique
Module d'UC comprenant 10 points d'E/S
Q0
Q1
Q2
Q3
Modules d'UC de type communications
Module d'UC de type communications
B(+) A (−)
Q0
Q1
Q2
RS-485
Modules avec sorties à transistor
Pour les modules d'UC comprenant 10 points d'E/S et les modules d'extension d'E/S, les quatre sorties des circuits de sorties transistor disposent
de circuits indépendants. La polarité des bornes de sortie est indiquée sur le bornier, mais aucun problème ne résulte de l'inversion des positions
de connexion de l'alimentation et de la charge.
Pour les modules d'UC comprenant 20 points d'E/S, les sorties Q0 à Q3 des circuits de sorties transistor disposent de circuits indépendants et les
sorties Q4 à Q7 disposent de 2 points par borne commune. La polarité des bornes de sortie Q0 à Q3 est indiquée sur le bornier, mais aucun
problème ne résulte de l'inversion des positions de connexion de l'alimentation et de la charge.
Remarque : La longueur du câble ne doit pas excéder 10 m lors de la connexion des sorties transistor.
Modules d'UC de type LCD standard et modules d'UC de type LED sans affichage
Module d'UC comprenant 10 points d'E/S
−
−
−
−
+
+
+
+
Q0
Q1
Q2
Q3
Modules d'E/S d'extension
Modules d'extension d'E/S
−
−
+
+
OUT2
OUT3
−
−
+
+
OUT0
OUT1
Q0
Q1
−
+
+
Q0
Q1
Q0 à Q3
OUT0 à OUT3
Module d'UC comprenant 20 points d'E/S
Q2
Q3
Q4
Modules d'E/S d'extension
Modules d'extension d'E/S
OUT
OUT
0
Module d'UC comprenant 20 points d'E/S
−
−
−
−
−
+
+
+
Q2
Q3
Q4 Q5
Module Logique ZEN V2
Q5
Q6
Q7
OUT
2
3
OUT
1
−
−
+
Q6 Q7
Q0 à Q3
Modules ZEN V2
