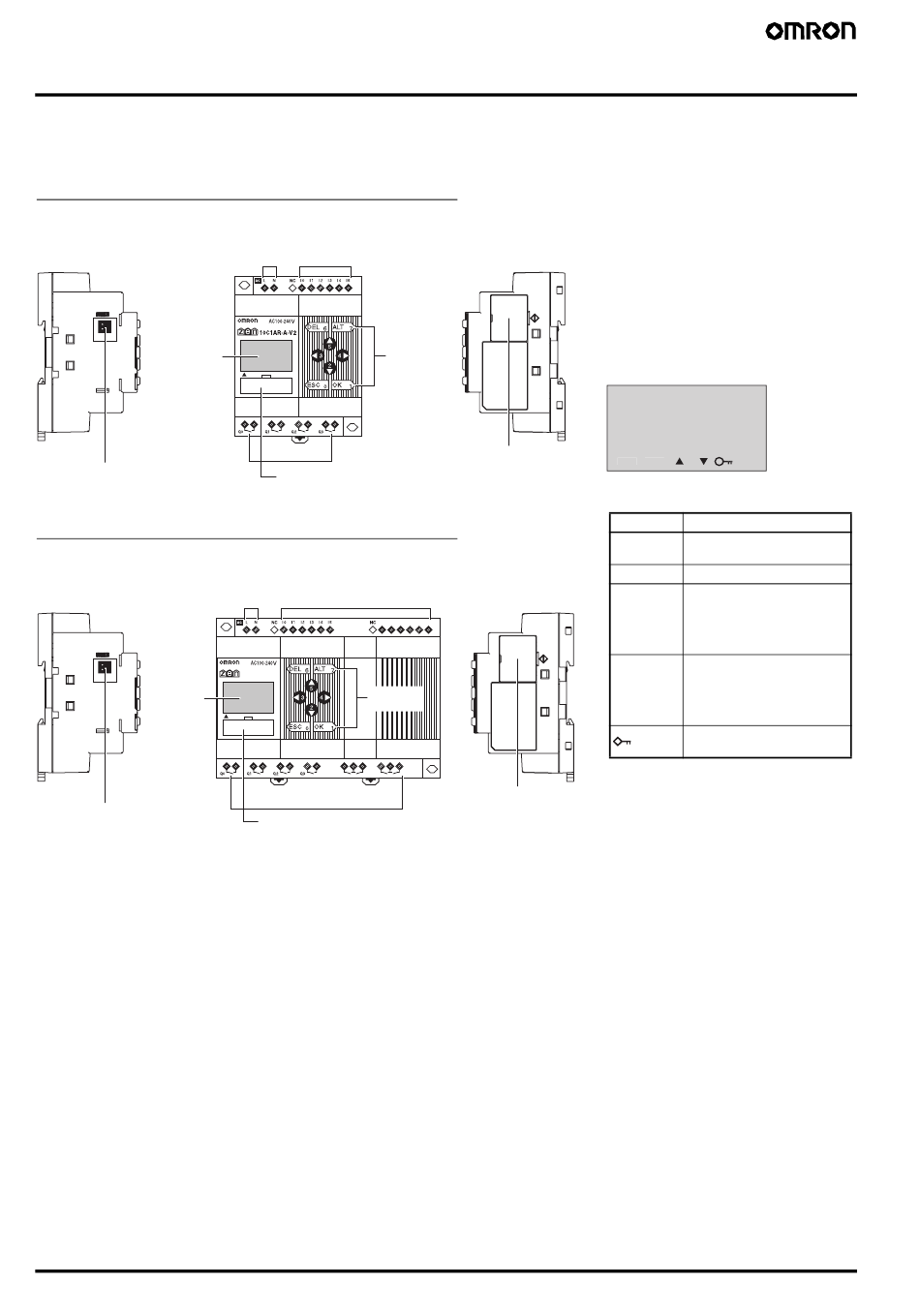

Nomenclature
■ Modules d'UC de type communications, économique et LCD standard
(à l'exception des modèles ZEN-@C2@@-@-V2).
Modules d'UC comprenant 10 points d'E/S
Côté gauche
Ecran
d'affichage
Connecteur de batterie
(Retirez le joint pour
connecter la batterie.)
Modules d'UC comprenant 20 points d'E/S
Côté gauche
Ecran
d'affichage
Connecteur de la batterie
(retirez la languette de
protection pour connecter
la batterie)
Remarque : 1. Avec des modules d'UC de type communications, la borne Q3 est utilisée comme borne RS-485. Pour plus d'informations, voir
"Raccordements de sortie" à la page 15.
2. Les modules d'UC de type économique ne sont pas fournis avec un connecteur de module d'extension. Ne retirez pas le cache.
16
Module Logique ZEN V2
Avant
Bornes
Bornes
d'alimentation
d'entrée
Touches
de fonction
Bornes de sortie
(Voir remarque 1.)
Connecteur du logiciel de
programmation ZEN (également
utilisé pour la cassette mémoire)
Avant
Bornes
Bornes d'entrée
d'alimentation
I 6 I 7
20C1AR-A-V2
Touches
de fonction
Q4
Q5
Q6
Bornes de sortie
Connecteur du logiciel de
programmation ZEN (également
utilisé pour la cassette mémoire)
Modules ZEN V2
Côté droit
Cache du connecteur du module
d'extension (voir remarque 2)
Ne retirez pas ce cache avant
de connecter un module
d'extension.
Côté droit
I 8
I 9 I a
I b
Q7
Cache du connecteur du module
d'extension (voir remarque 2)
Ne retirez pas ce cache avant
de connecter un module
d'extension.
Ecran d'affichage
RUN ERR
Significations des icônes
Icône
Signification
RUN
S'affiche quand l'appareil est
en mode d'exécution (RUN).
ERR
Indique une erreur.
▲
S'affiche lorsque le
programme à contacts ou le
menu contient une ligne de
niveau supérieur par rapport
à celle affichée.
▼
S'affiche lorsque le
programme à contacts ou le
menu contient une ligne de
niveau inférieur par rapport
à celle affichée.
S'affiche lorsqu'un mot de
passe a été défini.
