Unités alimentation c.c.
Remarque : 1. Veillez à connecter la borne COM avant d'activer l'alimentation. Si la borne COM est déconnectée ou si le câblage est modifié
après la mise sous tension de l'alimentation, un dysfonctionnement risque de se produire.
2. Appliquez la tension d'alimentation via un relais ou un interrupteur de telle sorte que la tension atteigne la valeur nominale en 4 s.
Si la tension est appliquée progressivement, l'alimentation risque de ne pas être réinitialisée ou un fonctionnement de sortie
instable peut en résulter.

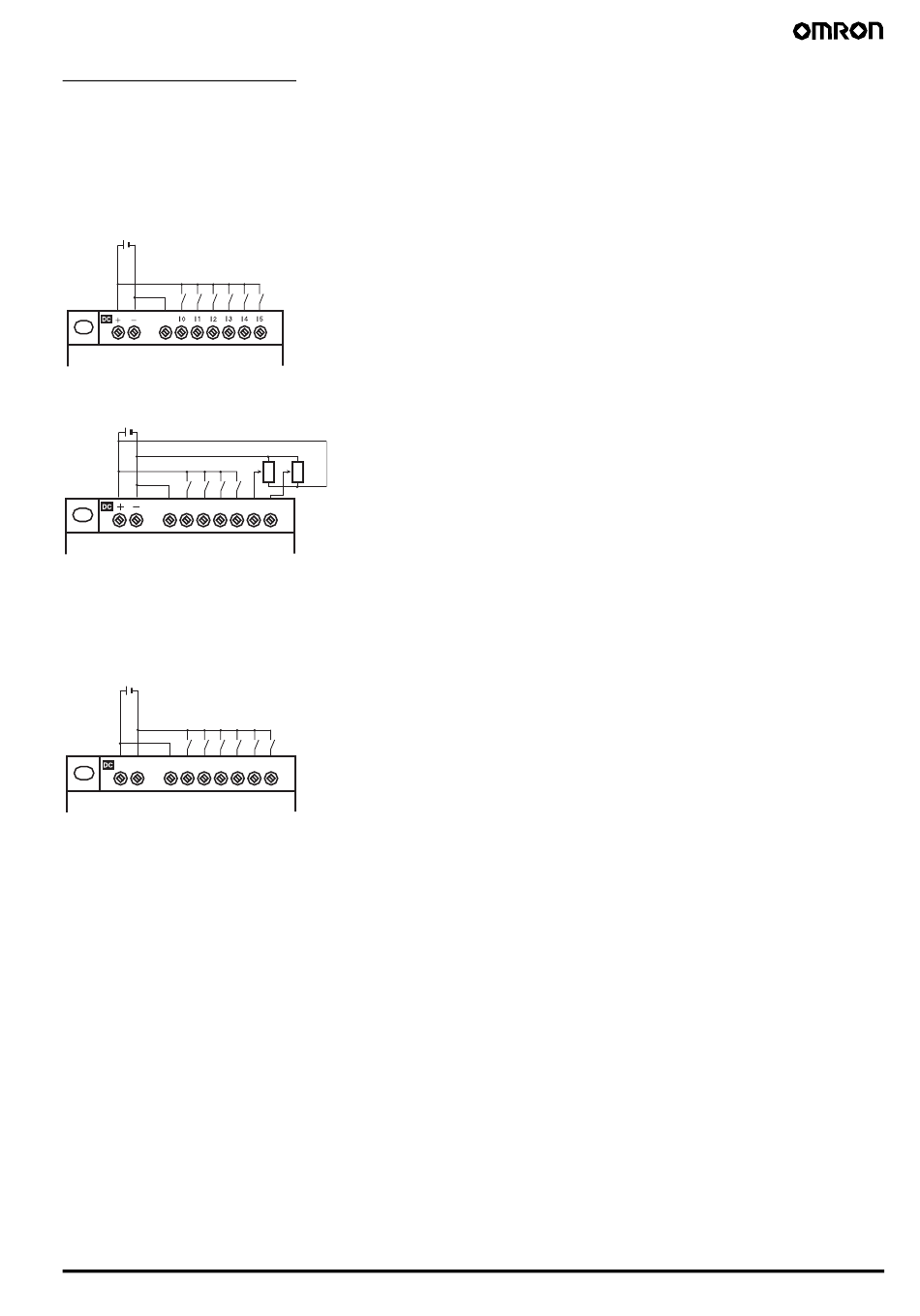

Modules d'UC comprenant 10 points d'E/S
Pour des connexions à une borne commune négative (−) (connexion PNP)
12 à 24 V c.c.
COM
Module d'UC comprenant 10 points d'E/S
Pour la connexion de dispositifs d'entrée analogiques à des bornes d'entrée I4 et I5
12 à 24 V c.c.
COM
I0
I1
I2
I3
Module d'UC comprenant 10 points d'E/S
Remarque : Lorsque vous connectez un dispositif d'entrée analogique, reliez toujours le pole négatif à la borne COM.
Pour des connexions à la borne commune positive (+) (connexion NPN)
12 à 24 V c.c.
−
+
COM
I0
I1
I2
I3
Module d'UC comprenant 10 points d'E/S
Remarque : Dans le cas d'une connexion à une borne commune positive (+), I4 et I5 ne peuvent pas être
utilisés comme entrées analogiques.
Appareil d'entrée
I4
I5
Dispositif
d'entrée
I4
I5
Module Logique ZEN V2
Modules ZEN V2
13
