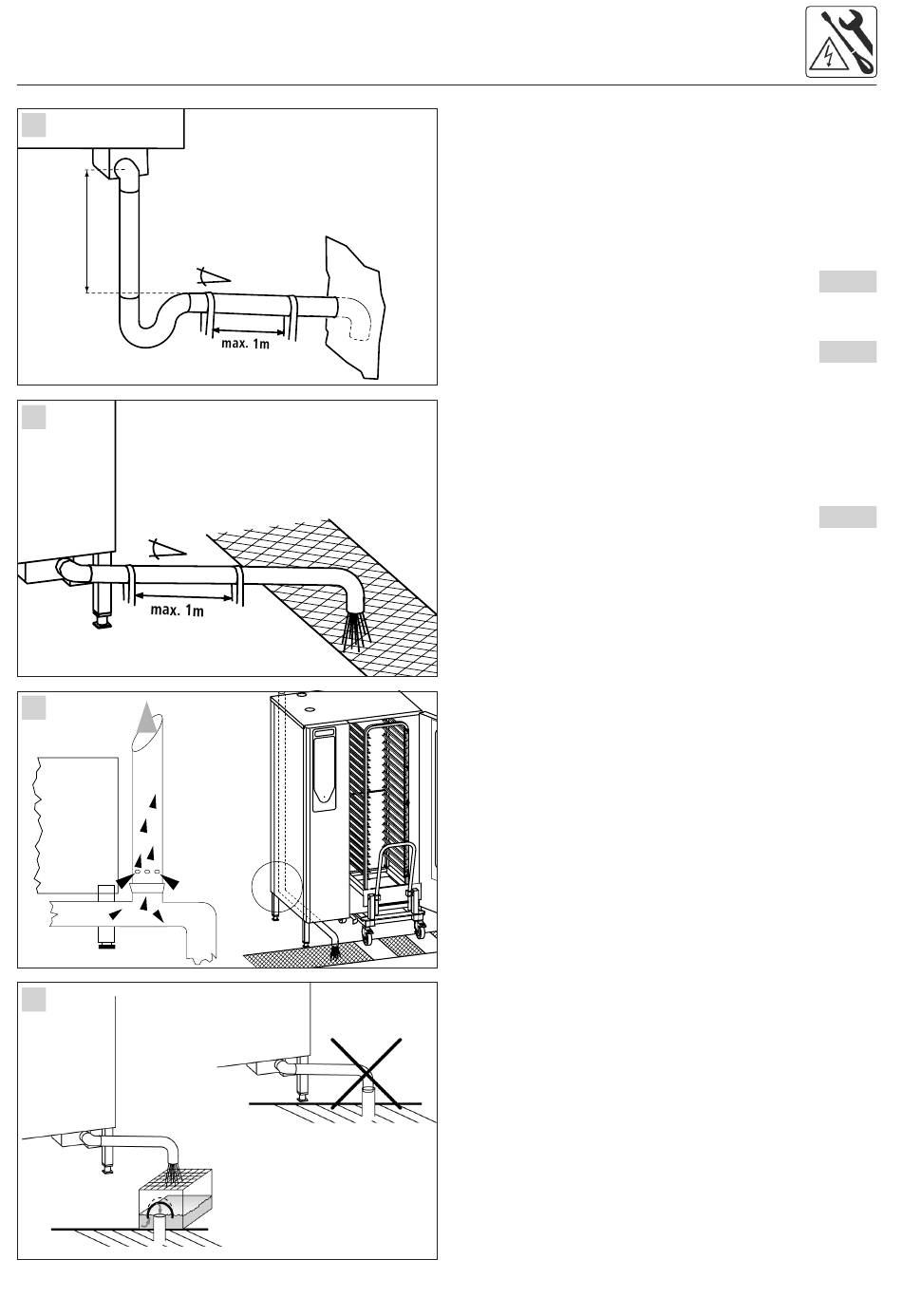

Raccordement des eaux usées
1
250-
300mm
2
min. 3° / 5%
Ø 50mm
3
4
120
min. 3° / 5%
Ø 50mm
• L'appareil est conforme aux dispositions applicables
(DVGW, SVGW, KIWA, WRC)
• Utiliser un tuyau rigide résistant à la température de la
vapeur, et non pas un flexible
• Tuyau DN 50 à pente constante (5% ou 3° minimum), pas
de réduction du diamètre du tuyau.
• Raccordement fixe avec siphon possible, l'écoulement avec
ventilation fait partie intégrante de l'appareil
• L'utilisation d'un siphon supplémentaire permet de réduire
l'échappement de vapeur excédentaire au niveau de
l'écoulement de l'appareil.
• Lors du dimensionnement de l'écoulement, tenir compte
du volume élevé (0,7 l/s) rejeté périodiquement par le
générateur de vapeur
• Température moyenne des eaux usées : 65°C
• Norme applicable : DIN 1986, partie 1
• Si le siphon de sol existant n'est pas inodore, il faut prévoir
une voie de sortie de 2 cm.
Fig. 1,2
Fig. 3
Fig. 4
