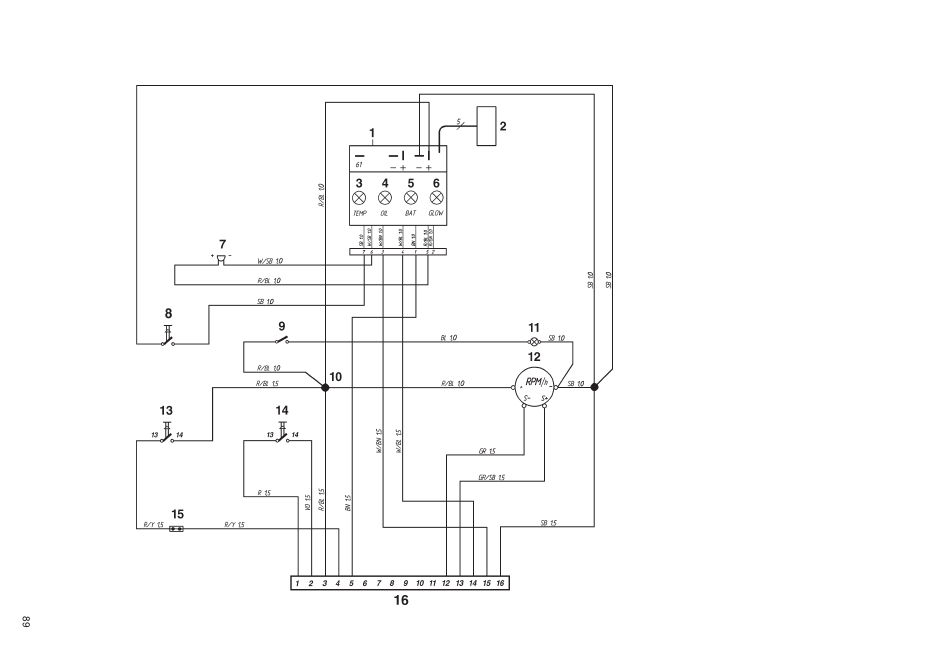

Instrumentation du poste de commande auxiliaire « Flying Bridge »
Plus d'informations sur : www.dbmoteurs.fr
1. Module du matériel électronique (alarme)
2. Connecteur pour écran
d'avertissement supplémentaire (accessoire)
3. Témoin d'avertissement de la température du
liquide de refroidissement
4. Témoin d'avertissement de la pression d'huile
5. Témoin d'avertissement de charge
6. Lampe témoin, préchauffage (TAMD71B)
7. Alarme
8. Test d'alarme / contacteur de confirmation
9. Contacteur, éclairage du panneau d'instruments
10. Connecteur (ne peut pas être ouvert)
11. Eclairage des instruments
12. Compteur de tours avec compteur horaire intégré
13. Bouton de démarrage
14. Bouton d'arrêt
15. Connecteur pour les connexions contact de point
mort, le cas échéant (équipement optionnel)
16. Connecteur à 16 broches
Couleur des câbles
BL
=
Bleu
LBL =
Bleu clair
BN
=
Marron
LBN =
Marron clair
GN
=
Vert
GR
=
Gris
OR
=
Orange
P
=
Rose
R
=
Rouge
SB
=
Noir
VO
=
Violet
W
=
Blanc
Y
=
Jaune
Les sections des câbles en mm
2
sont
données d'après les codes de cou-
leur des schémas de câblage.
