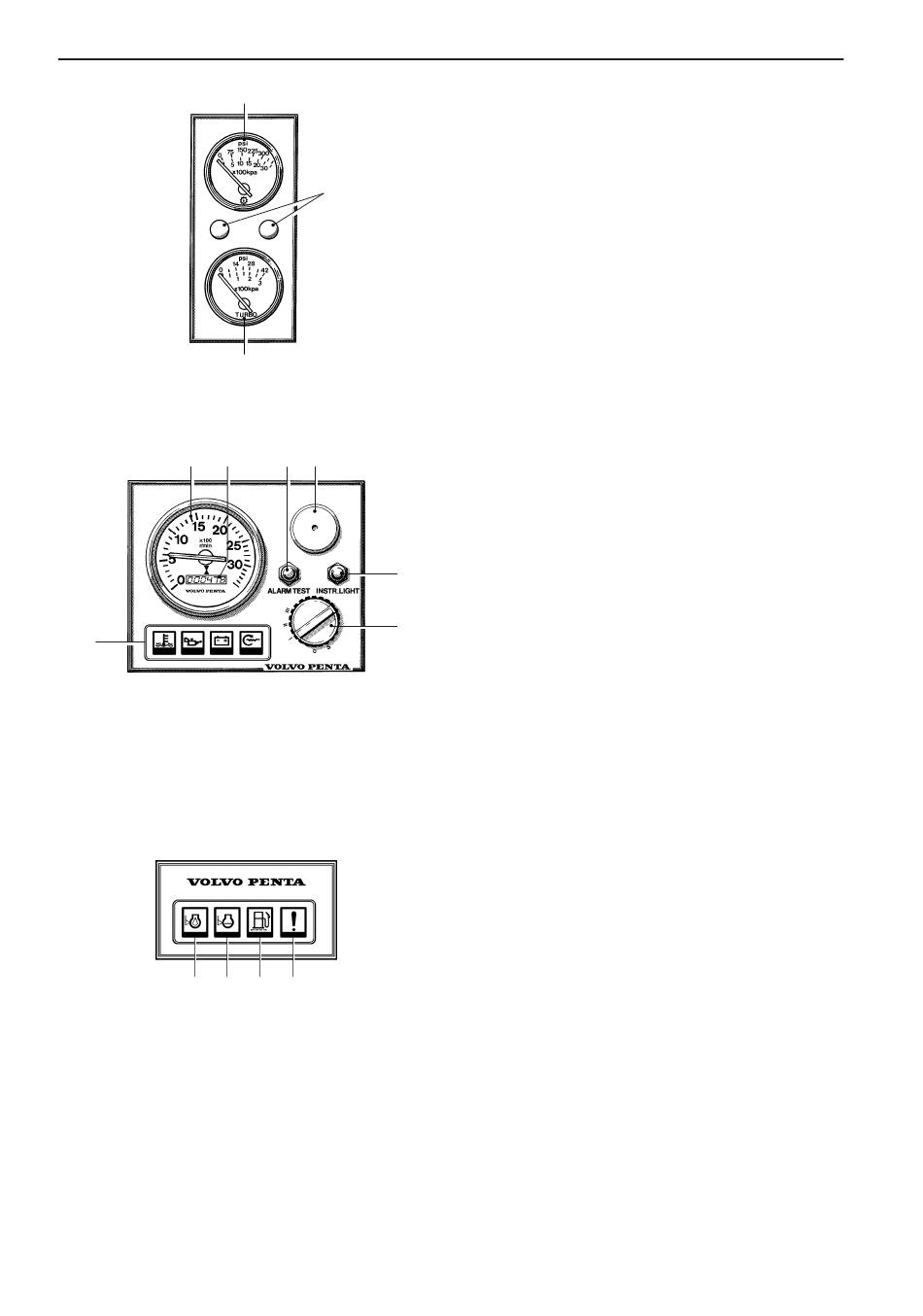

Tableau auxiliaire
18. Jauge de pression d'huilé de l'inverseur
19. Caches du tableau. Espace pour interrupteur sup-
plémentaire etc.
20. Manomètre de pression de suralimentation du tur-
bocompresseur.
Tableau du poste de commande auxiliaire « Flying
Bridge »
21. Compte-tours, régime moteur. Multipliez cette va-
leur par 100 pour obtenir les révolutions par minute.
22. Compteur de durée de fonctionnement. Affiche la
durée de fonctionnement du moteur en heures et en
dixièmes d'heure.
23. Interrupteur à pression pour vérification de la fonc-
tion d'alarme.
24. Alarme pour les dysfonctionnements, correspon-
dant à l'alarme sur le tableau principal.
25. Interrupteur à pression de l'éclairage des instru-
ments.
26. Interrupteur de contact (verrouillage de démarrage)
à fonctions de démarrage et d'arrêt et inhibiteur de
redémarrage intégré (protection du démarreur).
Le verrouillage de démarrage empêche le redémar-
rage si la clé n'a pas précédemment été ramenée
en position d'arrêt (S).
27. Tableau d'alarme avec symboles d'avertissement
correspondant au tableau principal.
Tableau d'alarme supplémentaire
Ce tableau comporte quatre « fenêtres ». Si l'alarme so-
nore se déclenche, une des fenêtres commence à cli-
gnoter (rouge) pour afficher la cause de l'alarme.
28. Niveau d'huile trop bas.* Avant le démarrage, rajou-
tez de l'huile pour rectifier le niveau.
29. Niveau du liquide de refroidissement bas.* Avant le
démarrage, faites le plein de liquide de refroidisse-
ment.
30. Eau présente dans le préfiltre à carburant supplé-
mentaire. Vidangez l'eau contenue dans le filtre.
Reportez-vous au programme de maintenance de la
page 38 (point 12).
31. Alarme supplémentaire.
* Remarque. Alarmes de bas niveau avec moteur arrêté et avec
clé de contact en position I (Position de marche).
Kits d'instruments
Les instruments sont également disponibles en kits
comme articles individuels. Vous pouvez également uti-
liser les trois plus petits tableaux suivants pour démar-
rer / arrêter le moteur et activer les fonctions d'alarme.
