Manuel d'entretien OGS/OGB

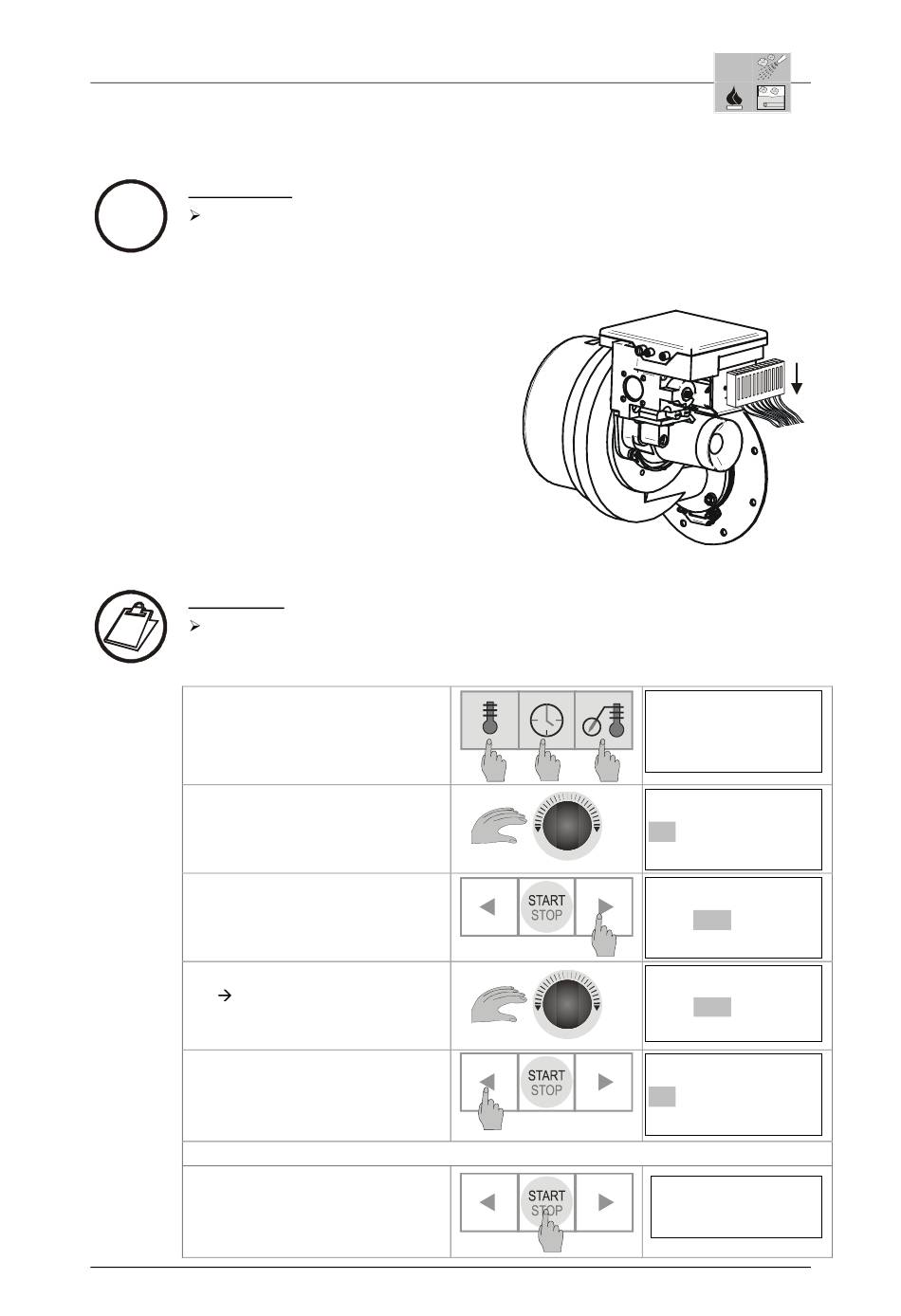

Etape 2 : Débranchement des brûleurs sur les appareils 20.10 et 20.20
i
Information :
Si l'appareil est équipé de 2 brûleurs à air pulsé, commencez par régler le
brûleur supérieur = AP1. A cet effet, débranchez le connecteur à 12 broches
du dispositif automatique d'allumage du brûleur inférieur = AP2. Pour le
réglage du brûleur inférieur, le connecteur du brûleur supérieur doit rester
branché ! Les connecteurs des brûleurs à air pulsé doivent également rester
branchés pour le réglage du brûleur
du générateur de vapeur !
OGB / OGS AP2
20.10 + 20.20
Etape 3 : Réglage de la vitesse de rotation MIN/MAX et DEMARRAGE
Instruction :
Dans le programme Service, vérifiez et, le cas échéant, réglez les vitesses de
rotation de la soufflante du brûleur MIN (=Service c26/c37), MAX (=Service
c27/c38) et DEMARRAGE (=Service c28/c39).
1. Appuyez simultanément sur les
touches Température + Temps
+ STC et maintenez-les
enfoncées pendant 3 secondes.
2. A l'aide de la molette,
sélectionnez l'option Service
c28 pour "Vitesse de rotation
initiale du brûleur à air pulsé 1".
3. A l'aide de la touche fléchée,
passez vers la droite.
4. Réglez à l'aide de la molette
Voir Tableau 3 : "Vitesses
de rotation".
5. Confirmez à l'aide de la
touche fléchée vers la
gauche.
Pour régler la vitesse de rotation minimale et maximale, répétez les points 2 à 5.
6. Appuyez sur la touche Stop
pour quitter le programme
Service.
KD / 27.04.2005
r01 [ 22°C ]
r02 [ 23°C ]
r03 [ 23°C ]
c27 [ 6100 ] AP Nmax
c28 [ 4500 ] AP Nstart
c29 [ 005 ] AP-Safe.
c27 [ 6100 ] AP Nmax
c28 [ 4500 ] AP Nstart
c29 [ 005 ] AP Safe.
c27 [ 6100 ] AP Nmax
c28 [ 3700 ] AP Nstart
c29 [ 005 ] AP-Safe.
c27 [ 6100 ] AP Nmax
c28 [ 3700 ] AP Nstart
c29 [ 005 ] AP-Safe.
6_26f_Conversion du type de gaz_a
Page 4 / 10
