Convotherm OEB Manuel Technique page 139

Manuel de service OEB/OES/OGB/OGS
Remplacement de l'interrupteur de porte (contact reed)

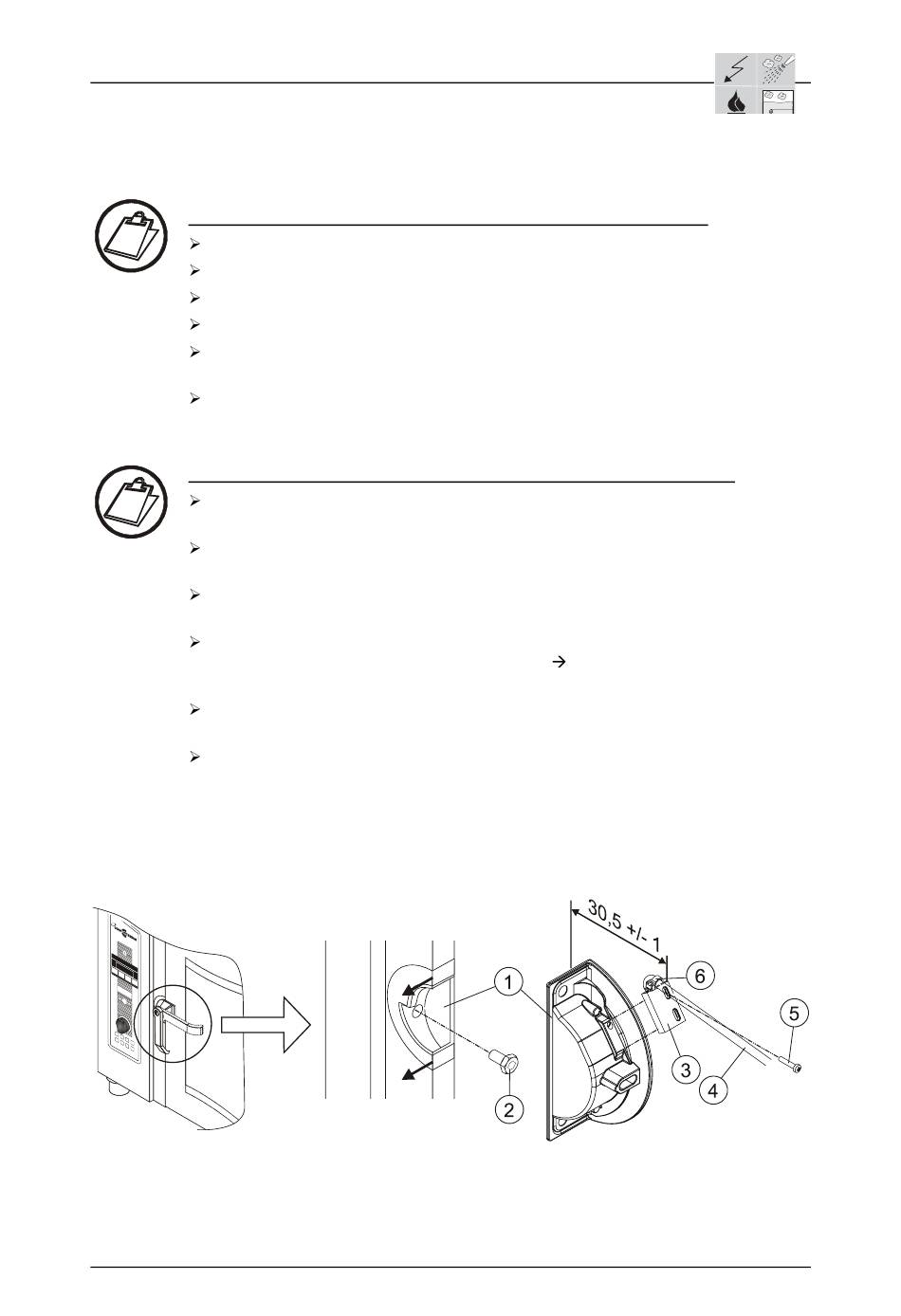

Instructions – Démontage du gond de porte et du contact reed :
Marquez la position du gond de porte 1 sur la tôle de la partie avant.
Desserrez la vis à six pans creux M6 2 dans le gond de porte 1.
Retirez délicatement le gond de porte 1 de l'ouverture.
Desserrez la vis à tête plate M3x16 5 au contacteur reed 3.
Débranchez les fils de raccordement du contacteur reed 3 au point de
sertissage et extrayez l'ensemble complet de l'interrupteur hors de l'appareil.
Montez délicatement le collier de serrage 6 à l'extrémité du tuyau en fibre de
verre 4 et retirez le tuyau en fibre de verre de l'ancien contact reed.
Instructions – Remontage du contacteur reed et du gond de porte :
Poussez le tuyau en fibre de verre 4 sur les fils de raccordement du nouveau
contact reed 3 et enroulez les fils de raccordement dans l'appareil.
Câblez et sertissez le nouveau contacteur reed 3 aux fils de raccordement qui
sont raccordés à la commande.
Poussez le tuyau en fibre de verre 4 jusqu'au contacteur reed 3 fixez-le à
l'aide d'un collier de serrage 6 (en tirant au maximum).
Montez le nouveau contacteur reed 3 avec la vis à tête plate M3x16 5 dans
son ancienne position sur le gond de porte.
Vous pouvez utiliser l'ancien contact reed comme modèle.
Introduisez le gond de porte 1 dans l'ouverture de la partie avant et vissez-le
légèrement à la position marquée sur la tôle.
Procédez comme suit pour aligner le gond de porte :
−
Fermez la porte et placez la fermeture à levier rotatif à la verticale, jusqu'à
ce que la vis sans fin de fermeture s'encliquette.
−
Maintenez le gond de porte dans cette position.
−
Rouvrez la fermeture à levier rotatif.
−
Vissez la vis de fixation du gond de porte.
1 = Gond de porte
2 = Vis à six pans creux
3 = Contacteur reed
KD / 01.09.2004
Voir dimensions 30,5 +/-1 mm.
4 = Tuyau en fibre de verre
5 = Vis à tête plate M3x16
6 = Collier de serrage
6_12f_Démontage et remontage de la fermeture_a
Page 2 / 2
