6.7 Remplacement des éléments chauffants à immersion du générateur
de vapeur (uniquement sur les modèles OEB)
Contrôle :
Le disjoncteur contre les dispersions de courant, monté par l'installateur, s'est
déclenché.
Il faut trop de temps au générateur de vapeur pour atteindre la température
nécessaire pour être en état de marche.
Le limiteur de température de sécurité B8 s'est enclenché.
Message d'erreur E33 = Erreur de chauffage GV
Sécurité :
Pour ces travaux, mettez l'appareil hors tension (déconnectez l'appareil avec
un dispositif de coupure omnipolaire facilement accessible, avec un intervalle
de coupure de 3 mm minimum, monté par l'installateur) et empêchez-le de
redémarrer.
Le LTS doit être intégré avec le ressort à boudin orienté vers le haut.
Intégrez le LTS dans les éléments chauffants à immersion supérieurs.
Instructions – Démontage des éléments chauffants à immersion à bride :
Videz le générateur de vapeur en déclenchant le rinçage automatique du
générateur de vapeur via le menu Mr. C (voir Chapitre 4.2).
Mettez l'appareil hors tension (voir ci-dessus, dans Sécurité), avant de remplir
le générateur de vapeur d'eau.
Démontez le limiteur de température de sécurité B8 avant de déposer
l'élément chauffant à immersion.
Débranchez les conduites de raccordement de l'élément chauffant du fusible.
Desserrez les écrous M6 de la bride de l'élément chauffant à immersion.
Retirez l'élément chauffant à immersion du générateur de vapeur.
Instructions – Remontage des éléments chauffants à immersion à bride :
Munissez l'élément chauffant à immersion d'un joint plat neuf pour éléments
chauffants tubulaires.
Introduisez l'élément chauffant à immersion dans le générateur de vapeur et
fixez-le à l'aide des joncs et des écrous M6.
Rebranchez la conduite de l'élément chauffant au fusible.
Attention : Veillez à ce que le raccord de serrage soit correctement fixé dans
le fusible.
Remontez le limiteur de température de sécurité dans le chauffage supérieur
(avec le ressort à boudin orienté vers le haut).
KD/01.09.2004
au-dessus

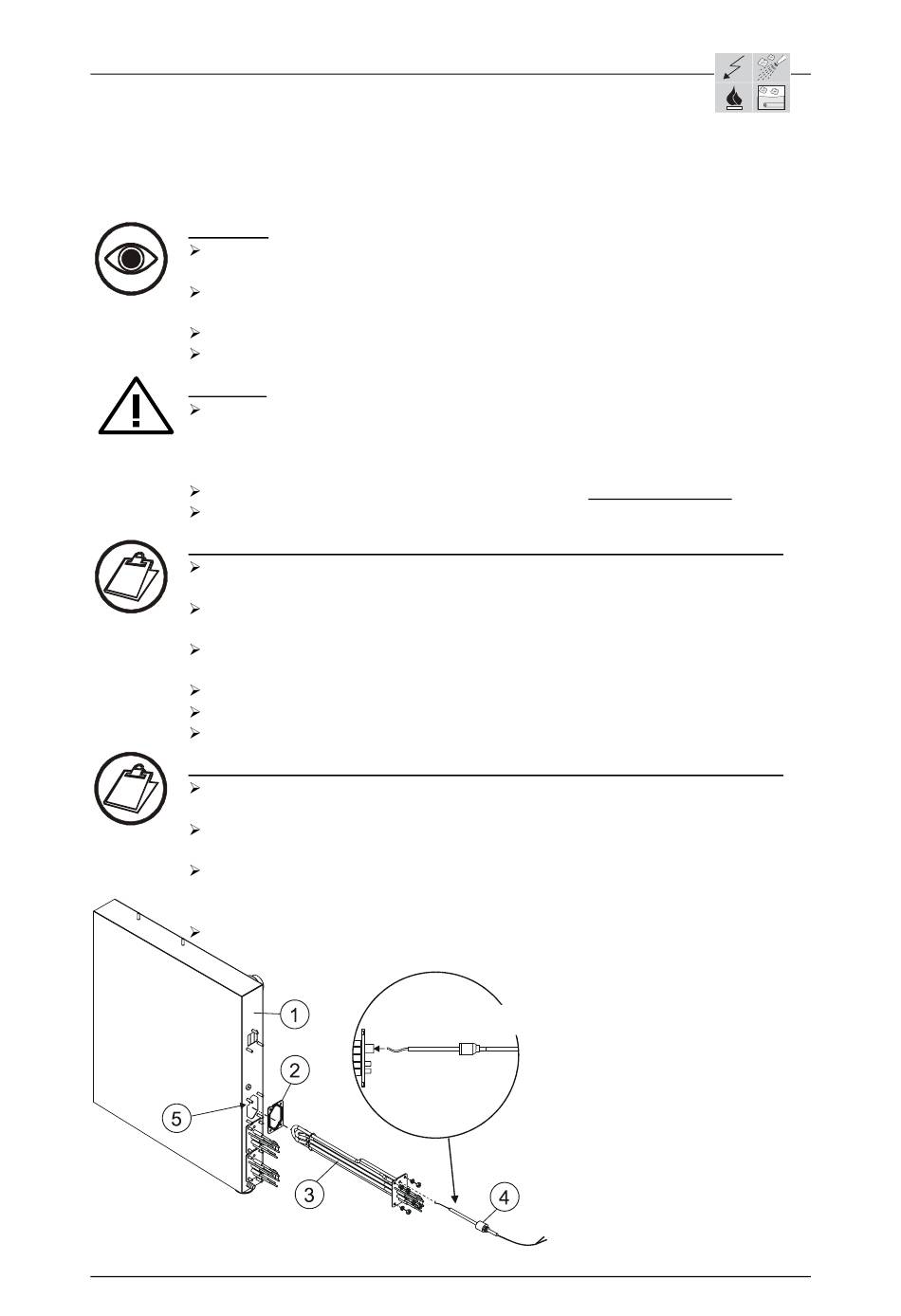

1 = Générateur de vapeur
2 = Joint plat pour éléments
3 = Eléments chauffants à immersion
4 = Limiteur de température de
5 = Rainure pour l'intégration de
6_07f_Remplacement des éléments chauffants à immersion_a
chauffants tubulaires
à bride
sécurité B8 Réf. : 5002103
l'élément chauffant à immersion
Page 1 / 1
