6.30.1 Réglage de la porte escamotable
Sécurité :
Les travaux de réparation et d'entretien ne peuvent être réalisés que lorsque
l'appareil est froid.
i
Information :
La porte pend ou a été remplacée suite à un défaut.
Jeu entre dormant et vantail par rapport à la partie frontale >< 10 mm
Instruction :

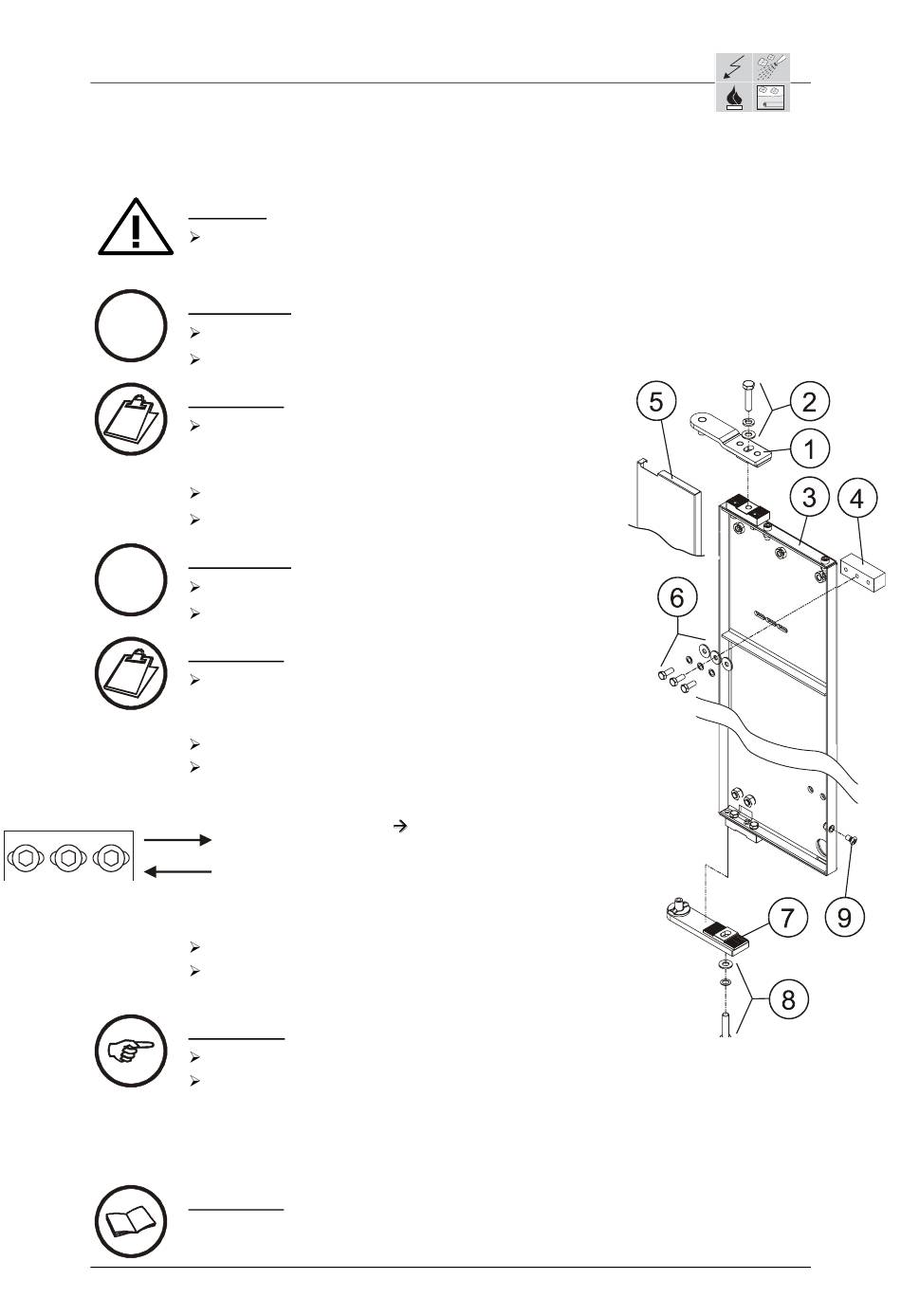

Desserrez les vis 2 + 8 à la plaque de charnière
supérieure 1 ou inférieure 7 jusqu'à ce que vous
puissiez faire glisser la plaque de charnière.
Redressez la porte.
Resserrez les vis 2 + 8.
i
Information :
La porte ne ferme plus correctement ou
ferme difficilement.
Instruction :
Retirez le revêtement 5 de la plaque coulissante 3.
A cet effet, desserrez les deux vis MLF 9 et
dégagez le revêtement par le haut.
Desserrez les trois boulons à six pans creux 6.
Vous pouvez déplacer le bloc de butée 4 pour régler la
porte (distance entre la porte et l'appareil : 8 mm).
La porte se ferme
La porte ne se ferme  Déplacez le bloc de butée plus
Resserrez les boulons à six pans creux 6.
Remontez et revissez le revêtement 5 de la
plaque coulissante 3.
Remarque :
Les plaques coulissantes doivent être parallèles au bord avant de l'appareil.
Si la porte ne ferme pas correctement après le réglage de la porte
escamotable, vous pouvez utiliser un kit de rattrapage de joint d'étanchéité de
porte Réf. : 3417275. Ce kit permet de comprimer la surface intérieure de la
porte davantage sur l'étanchéité de porte grâce à une rondelle plate
supplémentaire.
Référence :
Manuel d'entretien 6.15 Contrôle et remplacement de la rainure d'étanchéité de
porte.
KD / 12.05.2005
Déplacer le bloc de butée
difficilement vers l'arrière
correctement vers l'avant
