Manuel d'entretien OEB/OES/OGB/OGS

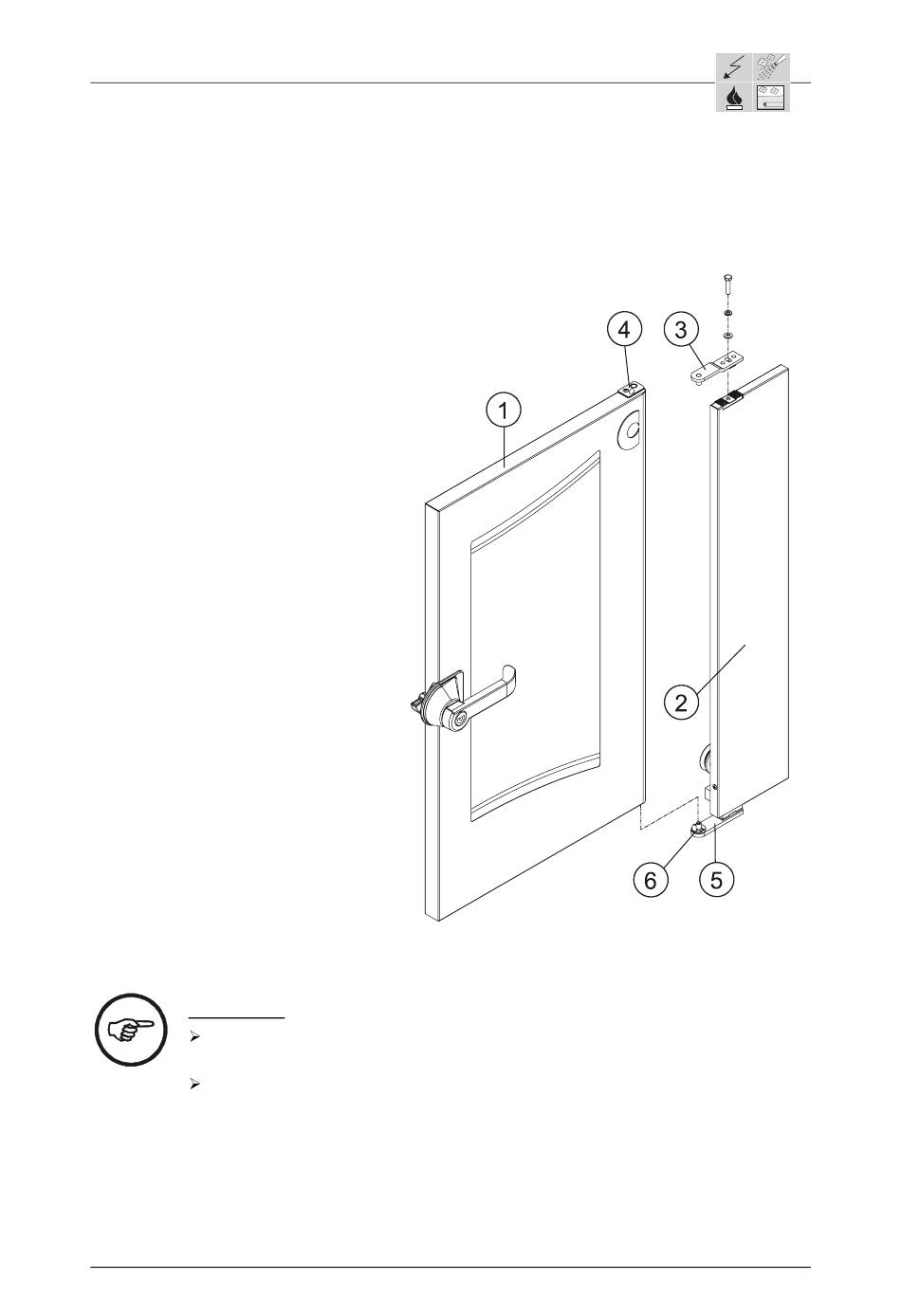

1 = Porte extérieure
2 = Plaque coulissante
3 = Plaque de charnière supérieure (fixée sur la plaque coulissante avec la
rondelle, la rondelle de sécurité Schnorr et la vis)
4 = Partie inférieure de la plaque de charnière supérieure
5 = Plaque de charnière inférieure
6 = Plaque d'encliquetage
Remarque :
Avant le démontage, faites un repère au marqueur sur l'arrêt de la plaque de
charnière.
La distance entre la porte et la partie frontale peut être réglée à l'aide de l'arrêt
des plaques de charnière (supérieure et inférieure).
