Manuel d'entretien OGS/OGB
6.25.2 Instructions étape par étape
Etape 1 : Contrôle du rideau d'air
i
Information :

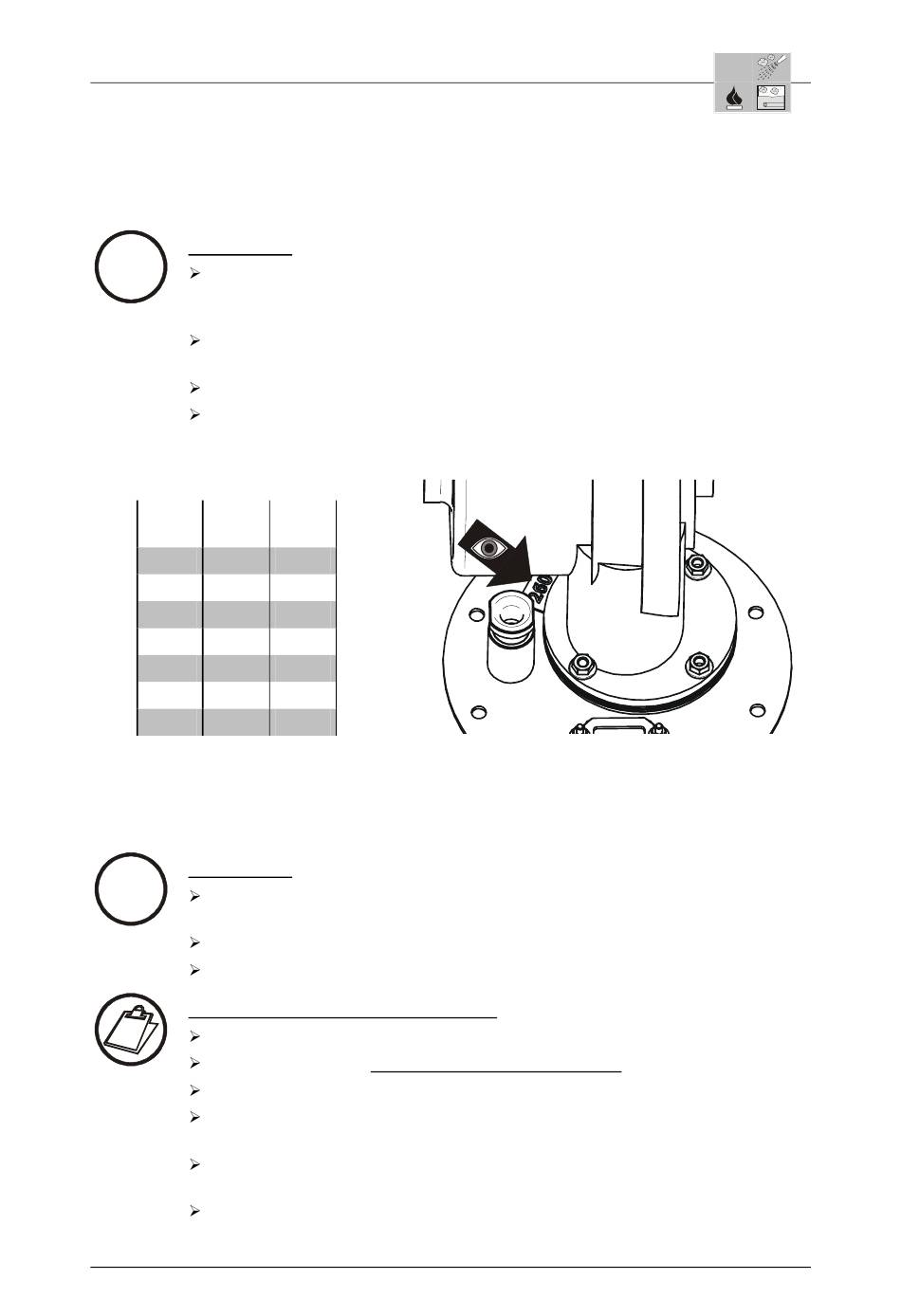

Un code chiffré = Ø du rideau d'air est gravé sur la bride de chaque brûleur,
derrière la soufflante. Ce code chiffré doit correspondre avec les données du
Tableau 1.
Vous pouvez lire le code chiffré en regardant le long du ventilateur, vers le
rideau d'air/la bride de brûleur.
Les chiffres ne doivent pas être inversés.
Si le code chiffré ne correspond pas avec les données du Tableau 1, veuillez
vous adresser au Service Clientèle CONVOTHERM.
Tableau 1 : Code chiffré rideau d'air
AP1+
AP2
6.10 200
6.20 250
10.10 250
10.20 270
12.20 270
20.10 250
20.20 270
Etape 2 : Contrôle du bandeau gaz et, le cas échéant,
i
Information :
Le bandeau gaz (voir figure suivante) fait fonction de tuyère de gaz sur les
brûleurs à soufflante.
Le bandeau gaz est monté entre le robinet de gaz et le tube de Venturi.
Le Tableau 2 indique la grandeur du bandeau gaz à monter.
Instruction : Contrôle du bandeau gaz
Fermez l'arrivée de gaz.
Démontez les 3 vis en dessous sur le tube de Venturi du robinet de gaz.
Démontez le robinet de gaz/dispositif automatique d'allumage.
Contrôlez le bandeau gaz (code chiffré = Ø du bandeau gaz est gravé) et
remplacez-le le cas échéant.
Remontez le robinet de gaz/dispositif automatique d'allumage avec le
bandeau et le joint et fixez-le avec les 3 vis sur le tube de Venturi.
Rouvrez l'arrivée de gaz et contrôlez l'étanchéité au gaz de l'unité avec un
spray de détection des fuites ou un détecteur de gaz.
KD / 25.04.2005 / Réf. : 7016396
GV
170
210
210
260
260
260
260
remplacement en fonction du type de gaz souhaité
6_25f_Réglage du robinet de gaz_a
Page 3 / 11
