Manuel d'entretien OEB/OES/OGB/OGS
Instruction - Démontage des galets de guidage 8 :
Desserrez la vis à tête hexagonale 9 du galet de guidage défectueux 8 à l'aide
d'une clé à fourche (maintenez une clé à ergots contre).
Démontez le galet de guidage 8.
Instruction - Montage des galets de guidage :
Posez le galet de guidage 8 neuf.
Vissez le galet de guidage 8 avec la clé à fourche 9 et la rondelle Schnorr,
fixez les vis, utilisez du frein-vis, par exemple du Loctite - couple de serrage
45 Nm.
Posez la plaque coulissante 4 avant sur les rails de guidage 10 et poussez-la
sur les rails, en l'inclinant légèrement.
Introduisez le bloc glisseur 7 dans le rail de guidage supérieur et vissez-le
( 6) avec la plaque coulissante 4. Fixez-le avec du frein-vis.
Montez 24 le tampon de butée 5.
Montez la porte 1.

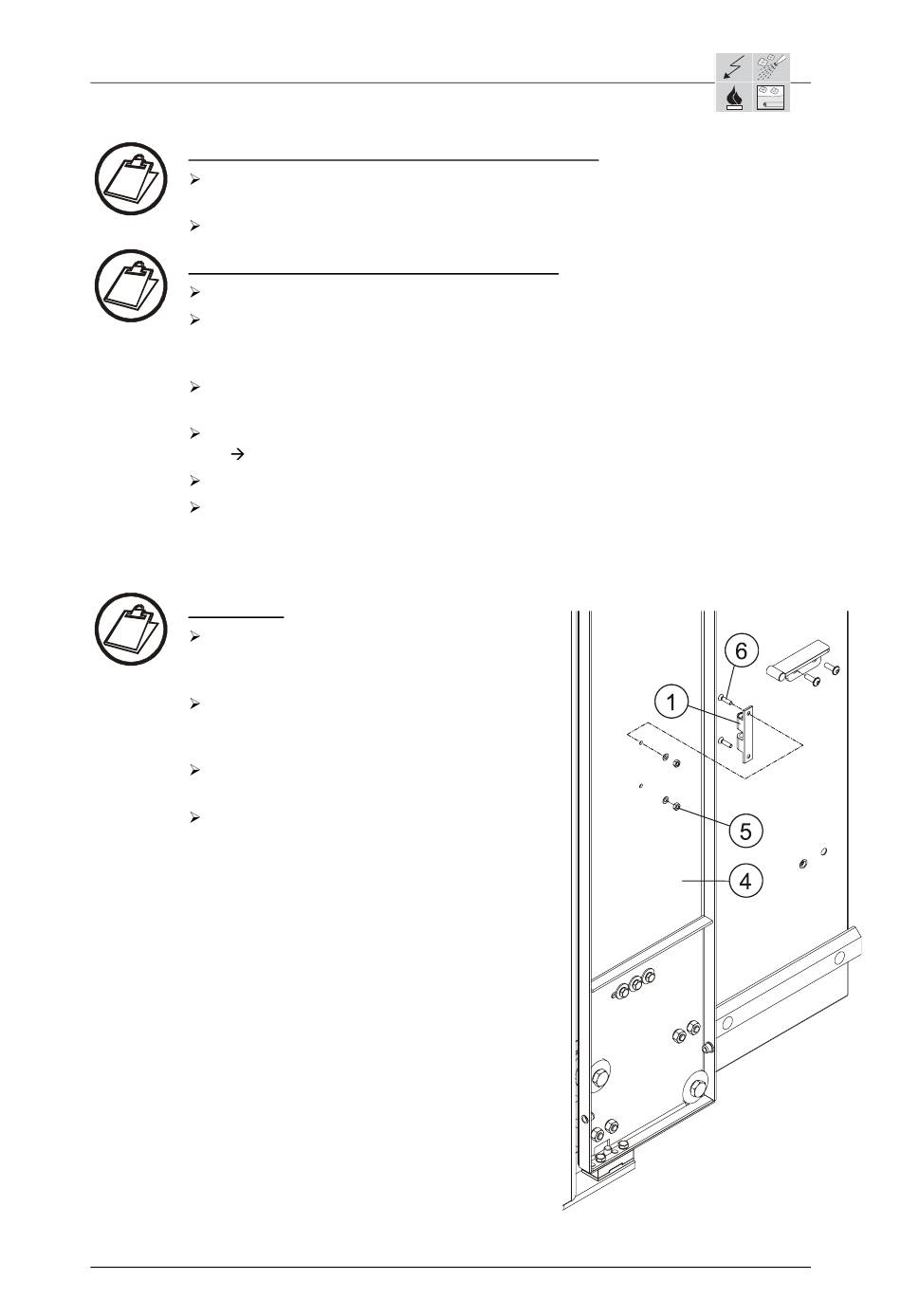

6.30.3 Remplacement de l'arrêt de la plaque coulissante (version bateau)
Instruction :
Démontez le revêtement (voir pos. 2 + 3
de la figure de la page précédente)
de la plaque coulissante 4.
Desserrez l'écrou 5 avec la rondelle plate
au-dessus et en dessous du loqueteau à
billes 1 et démontez le loqueteau à billes.
Vissez un nouveau loqueteau à billes 1
avec 2 vis 6, écrous 5 et rondelles.
Remontez le revêtement de la
plaque coulissante 4.
KD / 12.05.2005 6_30f_Réglage de la porte escamotable et remplacement de pièces_a
Page 4 / 4
