Manuel d'entretien OEB/OES/OGB/OGS

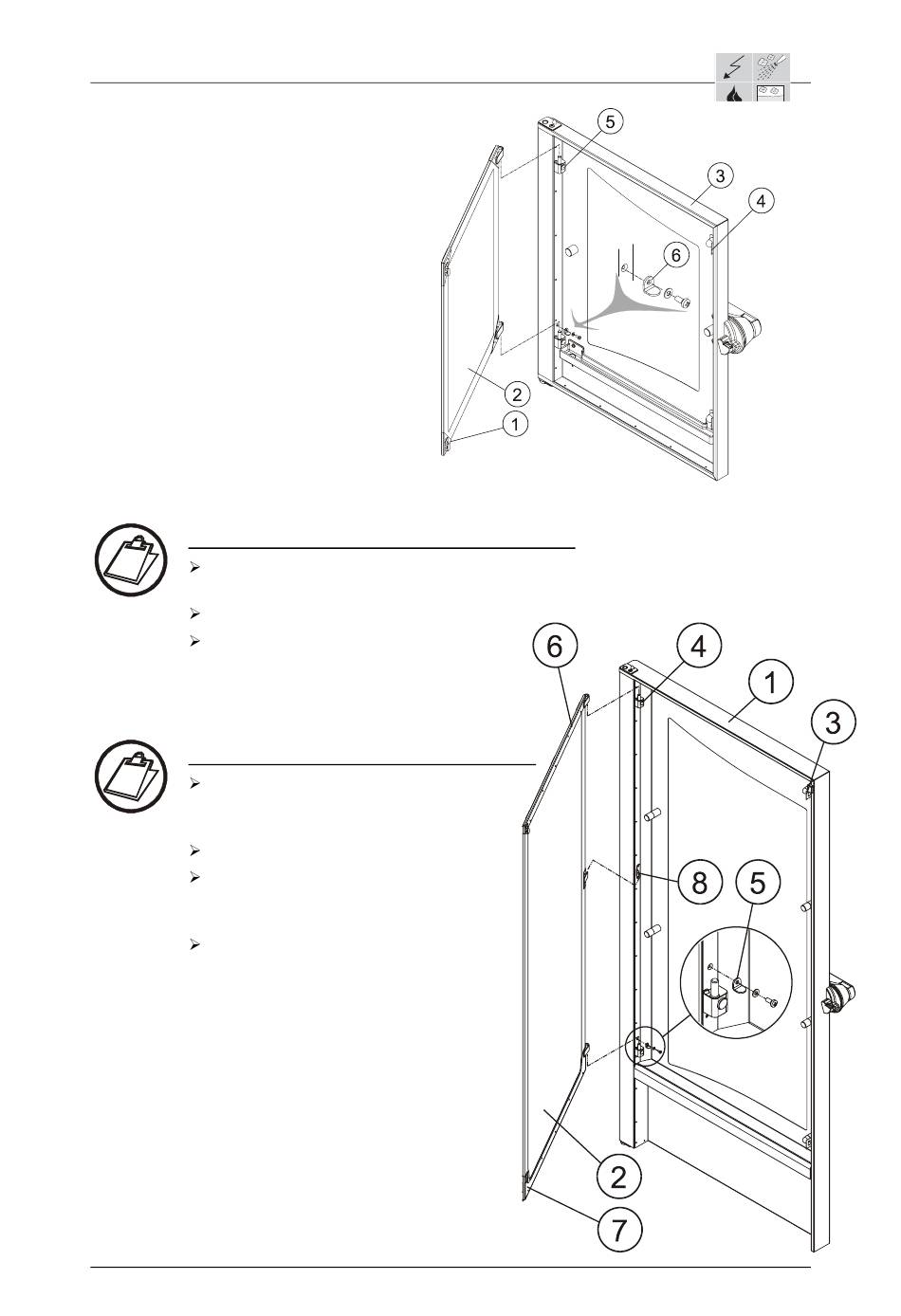

1 = Angle d'obturation
2 = Porte intérieure
3 = Porte extérieure
4 = Etrier de retenue
5 = Charnière porte intérieure
6 = Sécurité anti-dégondage
6.17.2 Remplacement de la porte intérieure des appareils sur pieds
Instruction – Démontage de la porte intérieure :
Ouvrez les étriers de retenue 4 de la porte intérieure et basculez la porte
intérieure 2 en position d'ouverture.
Déposez la sécurité anti-dégondage de la charnière inférieure.
Soulevez d'abord la porte intérieure 2
puis sortez-la des
chevilles supérieure et inférieure
de la charnière 5.
Instruction – Montage de la porte intérieure :
Enfilez la porte intérieure 2 sur les
chevilles supérieure et inférieure de la
charnière 5 et mettez la porte en place.
Montez la sécurité anti-dégondage.
Basculez la porte intérieure 2 en
position de fermeture et encliquetez-la
sur les étriers de retenue 4 .
Graissez les charnières.
1 = Porte extérieure
2 = Porte intérieure
3 = Etrier de retenue
4 = Charnière porte intérieure
5 = Sécurité à tirer
6 = Charnière supérieure
7 = Charnière inférieure
8 = Agrafe de porte
KD / 12.05.2005 6_17f_Remplacement de la porte intérieure et de la porte extérieure_a
Page 2 / 4
