Manuel de service OEB/OES/OGB/OGS
2.3
Schémas de principe

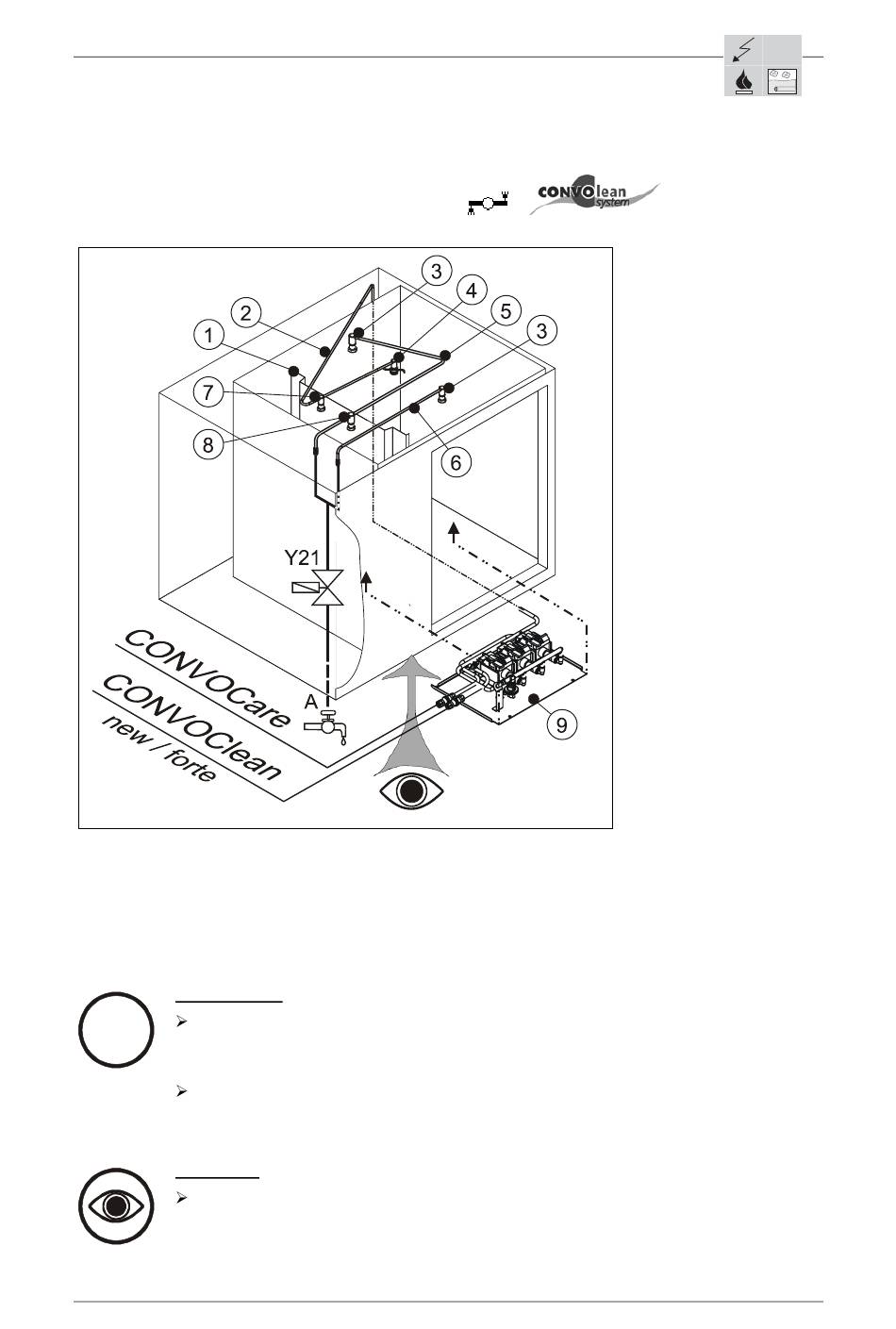

2.3.5 Nettoyage automatique (en option)
1 = Tôle d'aspiration
2 = Conduite de détergent
3 = Injecteur diffuseur eau
4 = Injecteur rotatif de détergent
5 = Conduite d'eau
i
Information :
La durée du nettoyage automatique varie selon le niveau de nettoyage
sélectionné et peut être comprise entre 41 minutes (niveau 1) et ~ 2 ½ h
(niveau 4+).
A la fin du nettoyage automatique, le signal retentit pendant 10 minutes, puis
l'appareil se coupe (mode veille).
Contrôle :
Bruit, jet d'eau provenant de l'écoulement
KD / 01.09.2004
6 = Conduite d'eau supplémentaire
(uniquement sur les appareils X.20)
7 = Injecteur détergent
8 = Injecteur eau
9 = Carter de pompe (sous l'appareil)
2_03_05f_Nettoyage automatique_a
Page 1 / 2
