Etape 1 : Contrôle du bandeau gaz et remplacement éventuel en
i
Information :

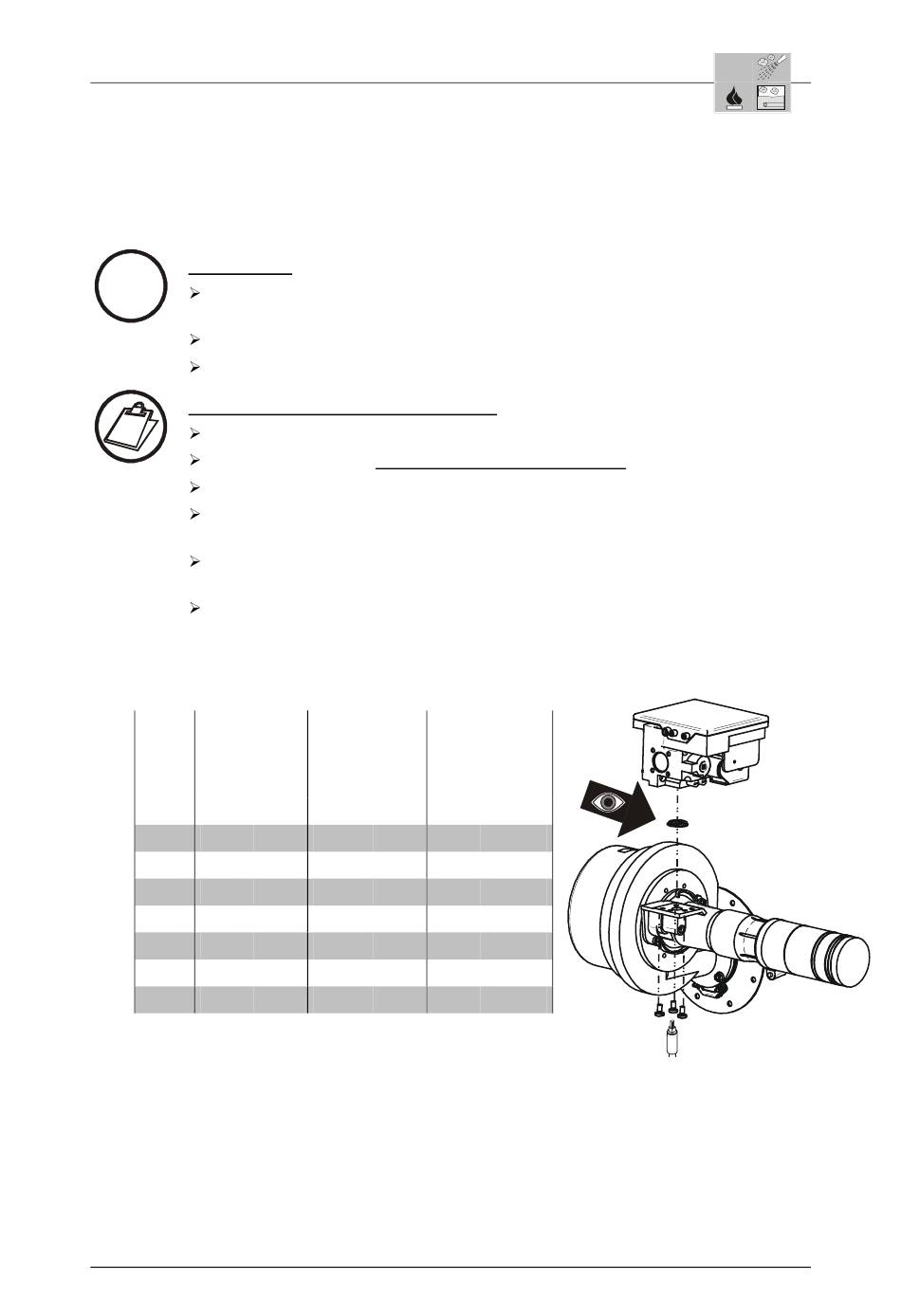

Le bandeau gaz (voir figure suivante) fait fonction de tuyère de gaz sur les
brûleurs à soufflante.
Le bandeau gaz est monté entre le robinet de gaz et le tube de Venturi.
Le Tableau 2 indique la grandeur du bandeau gaz à monter.
Instruction : Contrôle du bandeau gaz
Fermez l'arrivée de gaz.
Démontez les 3 vis en dessous sur le tube de Venturi du robinet de gaz.
Démontez le robinet de gaz/dispositif automatique d'allumage.
Contrôlez le bandeau gaz (code chiffré = Ø du bandeau gaz est gravé) et
remplacez-le le cas échéant.
Remontez le robinet de gaz/dispositif automatique d'allumage avec le
bandeau et le joint et fixez-le avec les 3 vis sur le tube de Venturi.
Rouvrez l'arrivée de gaz et contrôlez l'étanchéité au gaz de l'unité avec un
spray de détection des fuites ou un détecteur de gaz.
Tableau 2 : Code chiffré = Ø du bandeau gaz
OGB+ Gaz naturel/
OGS Natural Gas
H G20
AP
6.10 620
6.20 565
10.10 565
10.20 620
12.20 620
565
20.10
20.20 620
KD / 27.04.2005
fonction du type de gaz souhaité
Gaz
naturel/Natur
al Gas
LL G25
GV AP GV
620 660 660
565 630 630
565 630 630
620 680 680
620 680 680
620 630 680
620 680 680
Gaz
liquéfié/LP
Gas
B/P G30/G31
AP GV
440 430
400 400
400 400
440 440
440 440
400 440
440 440
