Manuel de service OEB/OES/OGB/OGS

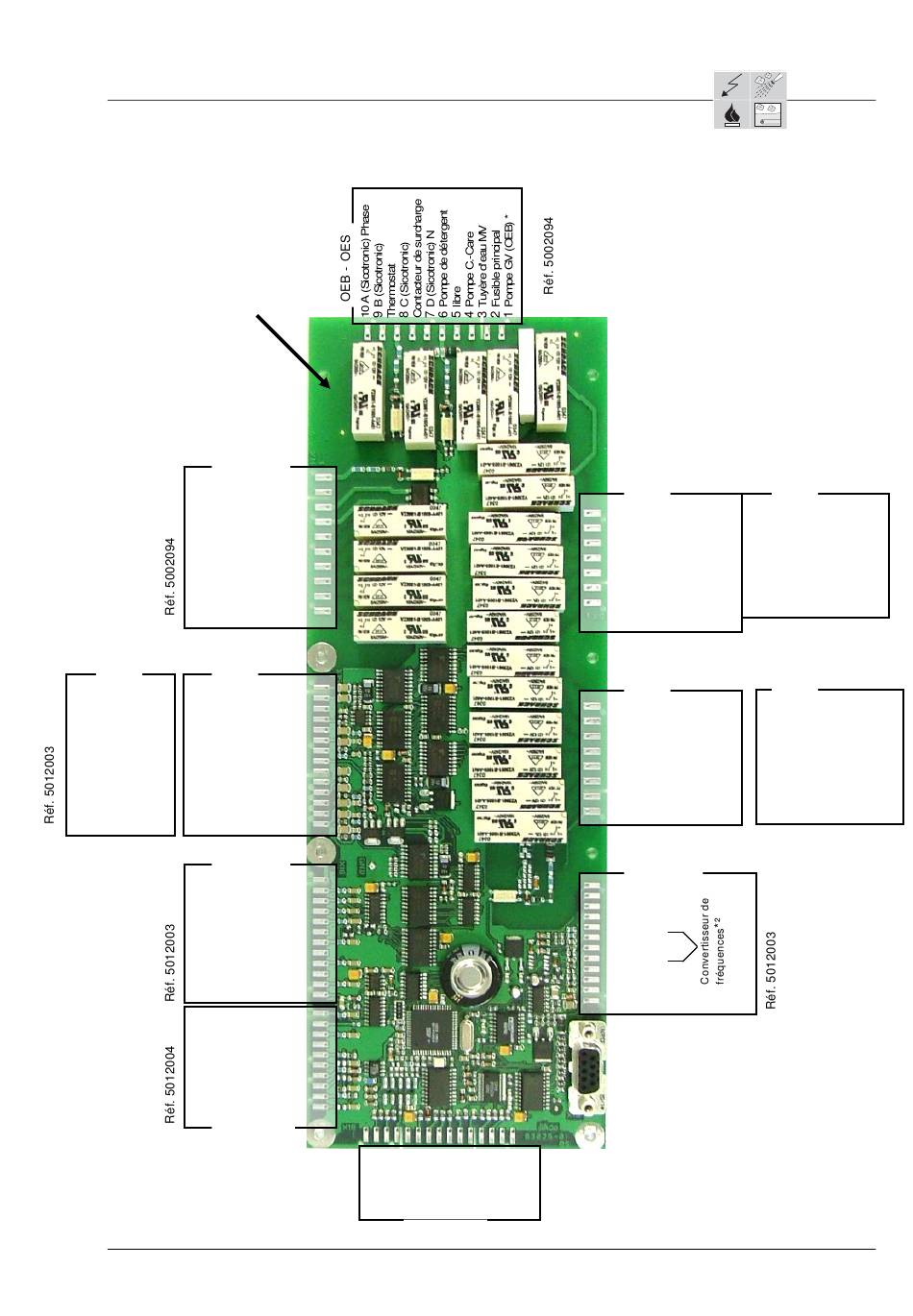

3.5 Schéma des connexions du module de commande des appareils
électriques
3.5.1 OEB et OES
SM
OEB - OES
X14
libre
libre
libre
libre
libre
libre
libre
libre
libre
libre
X15
OES OEB
1 Pression d'eau 1 Niveau supérieur
2 libre 2 Niveau inférieur
3 GND 3 GND
4 Porte 4 Porte
5 GND 5 GND
6 Pression nettoyage 6 Pression nettoyage
7 GND 7 GND
8 libre 8 libre
9 libre 9 libre
10 libre 10 libre
11 libre 11 libre
12 libre 12 libre
13 libre 13 libre
14 libre 14 libre
OEB - OES
X16
1 Fusible ESD (GRD STC)
2 STC1
3 STC2
4 STC3
5 STC4
6 (-)
7 Enceinte de cuisson
8 (-)
9 Bypass
10 (-)
11 Condensateur
12 (-)
X17 1 GV
2 (-)
3 LTS-GV
4 (-)
5 libre
6 (-)
7 libre
8 (-)
9 libre
10 (-)
OEB - OES
KD / 01.09.2004
Port de communication
X18
Réf. 5009315
OEB - OES
3_05f_Schéma des connexions du module de commande_a
X13
OEB
7 Remplissage GV MV
6 Déshumidification MV
5 Condensateur MV
4 Générateur de vapeur 1 GV
3 Air pulsé 1
2 Eclairage de l'enceinte
de cuisson
1 Phase
OEB
8 Générateur de vapeur 2
7 Air pulsé 2
6 Moteur lent *
5 Moteur rapide *
4 Moteur droit *
3 Moteur gauche *
2 Thermofusible moteur *
1 Thermofusible moteur *
OEB - OES
12 IDM rd
11 IDM bl
10 IDM wt
9 IDM bk
8 libre
7 TxD_12V
6 RxD_12V
5 Masse
4 Masse
3 12V
2 Ventilateur auxiliaire (+)
1 Ventilateur auxiliaire (-)
X19
* = libre avec convertisseur de fréquences
(en monophase)
*² = en monophase (uniquement 6.10)
Seite 1 / 3
X12
OES
7 libre
6 Déshumidification MV
5 Condensateur MV
4 Injection MV
3 Air pulsé 1
2 Eclairage de l'enceinte
de cuisson
1 Phase
Réf. 5012001
X11
OES
8 libre
7 Air pulsé 2
6 Moteur lent *
5 Moteur rapide *
4 Moteur droit *
3 Moteur gauche *
2 Thermofusible moteur *
1 Thermofusible moteur *
Réf. 5012002
X10
