Manuel d'entretien OGS/OGB

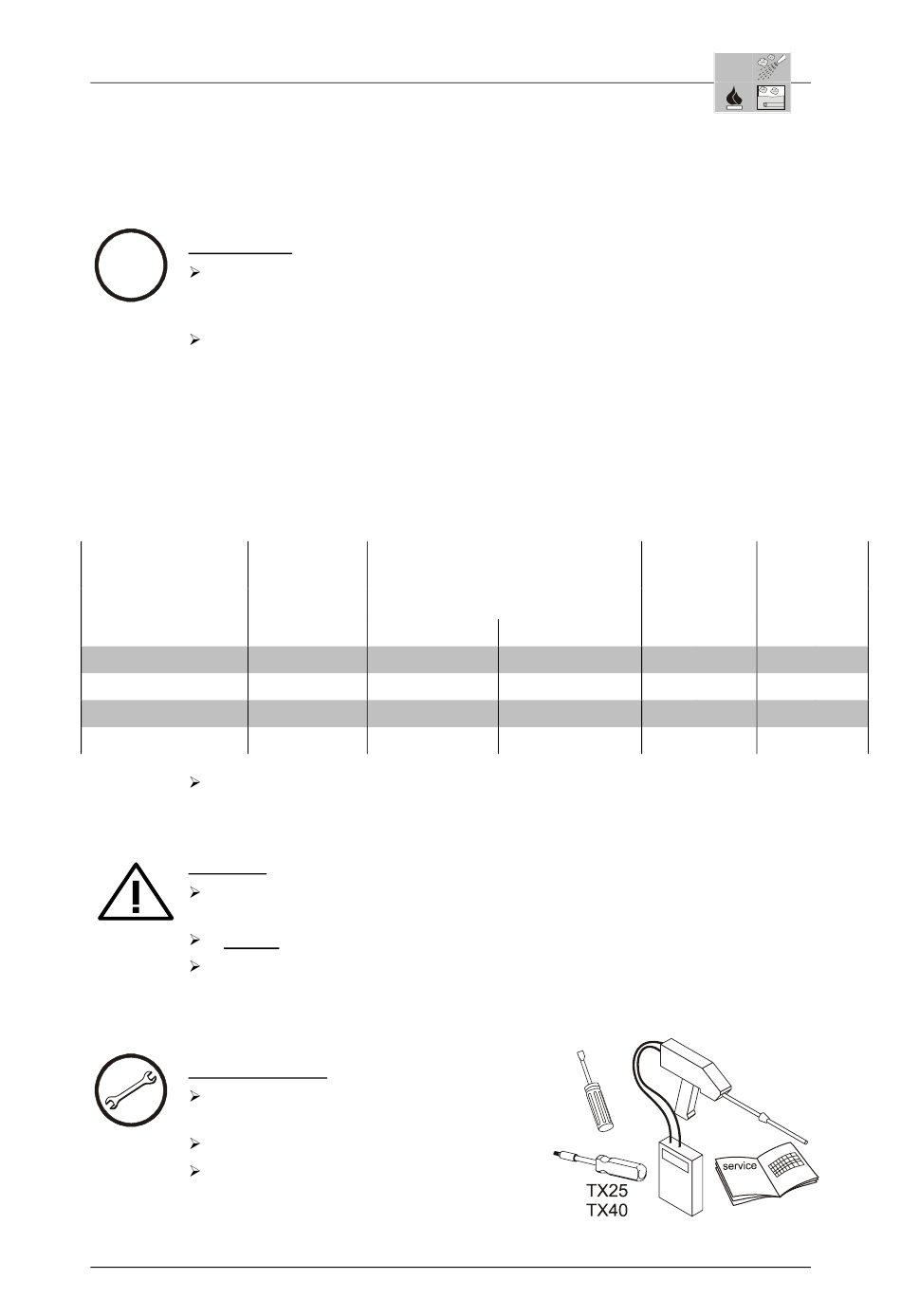

6.25 Réglage du robinet de gaz
6.25.1 Consignes de sécurité et informations
i
Information :
Après le remplacement du robinet de gaz, l'appareil doit être réglé sur les
valeurs requises des gaz d'échappement, conformément aux présentes
instructions.
L'appareil est équipé d'un brûleur à soufflante 100% prémélangé. C'est la
raison pour laquelle il n'est pas possible de procéder à un réglage traditionnel
via la pression du brûleur. L'appareil peut être réglé grâce à l'intégration de
bandeaux gaz et au réglage du robinet de gaz, et adapté au type de gaz et à
la pression de gaz appropriés. Les valeurs CO
respectées à la vitesse de rotation minimale et maximale de la soufflante.
Les appareils peuvent être réglés pour les types de gaz suivants
(données de gaz à 15°C et 1013 mbar) :
Type de gaz
raccordement
Gaz naturel (E) G20
Gaz naturel (LL) G25
Gaz liquéfié G30
Gaz liquéfié G31
La valeur de l'indice de Wobbe vous sera communiquée par votre compagnie
de distribution de gaz.
Sécurité :
Avant de régler le robinet de gaz, veuillez lire attentivement le Manuel et
observez impérativement les instructions données dans l'ordre.
Toutes les étapes décrites doivent être exécutées avec le plus grand soin.
Avant la mise en service de l'appareil, contrôlez l'étanchéité de tous les points
de connexion à l'extérieur et à l'intérieur de l'appareil (détecteur de gaz ou
spray de détection des fuites).

Outillage requis :

Appareil de mesure des gaz d'échappement
(avec capteur CO et CO
Tournevis
Clés Torx TX25 et TX40
KD / 25.04.2005 / Réf. : 7016396
Pression de
requise
W i
mbar MJ/m3
17-25 45,7 (36,8 à 49,6) 50,7 (40,9 à 54,7)
18-30 37,4 (30,9 à 40,5) 41,5 (34,4 à 44,8)
25-57,5 80,6 (68,1 à 80,6) 87,3 (88,5 à 87,3)
25-57,5 70,7 (68,1 à 80,6) 76,8 (88,5 à 87,3)
)
2
prédéfinies doivent être
2
Indice de Wobbe
W s
MJ/m3
6_25f_Réglage du robinet de gaz_a
Puissance Valeur
calorifique calorifique
H i H i H s
MJ/m3 MJ/kg MJ/m3 MJ/kg
34,0 -- 37,8
29,3 -- 32,5
116,1 45,7 125,8
88,0 46,4 95,7
Page 1 / 11
H s
--
--
49,5
50,4
